7.11.2 Vierpunktgurt /Fünfpunktgurt (Abb. 37/38)
a) Gurtmontage/Einstellung:
Beckengurtteil des Vierpunktgurtes, wie unter Beckengurt beschrieben, montieren.
Zur Befestigung der Schultergurte des Vierpunktgurtes müssen vom Fachhändler zwei Klapp-
schnallen an der Außenseite der Rückenbasis (Abb. 31, Pos. A/B) mit Senkkopfnieten von innen
nach außen angenietet werden.
Schultergurte des Vierpunktgurtes durch die Öffnungen im Rückenpolster nach hinten führen.
Beide Gurtenden in die geöffneten Klappschnallen (ähnlich Abb. 28) einführen, durchziehen und
durch Andrücken des Klappschnallendeckels festklemmen.
b) Einstellen des Gurtes:
Die Schultergurtlänge wird mit Hilfe der Klappschnallendeckel eingestellt. Zur Einstellung des
Beckengurtteils siehe Kap. 7.11.1.
c) Gurt verwenden:
Zum Öffnen am Gurtschloss auf die rote Taste drücken (Abb. 37). Zum Schließen die Plastiken-
den der Schultergurte aneinanderfügen, die Metallzunge des Beckengurtes durchstecken und
das Gurtschloss so aufstecken, dass die Metallzunge einrastet.
Beim Fünfpunktgurt (Abb. 38) ist zusätzlich die Schnalle mit einem gepolsterten Gurtteil bedeckt,
welcher von unten durch die Sitzplatte geführt und mit einer Anschlagplatte gehalten wird.

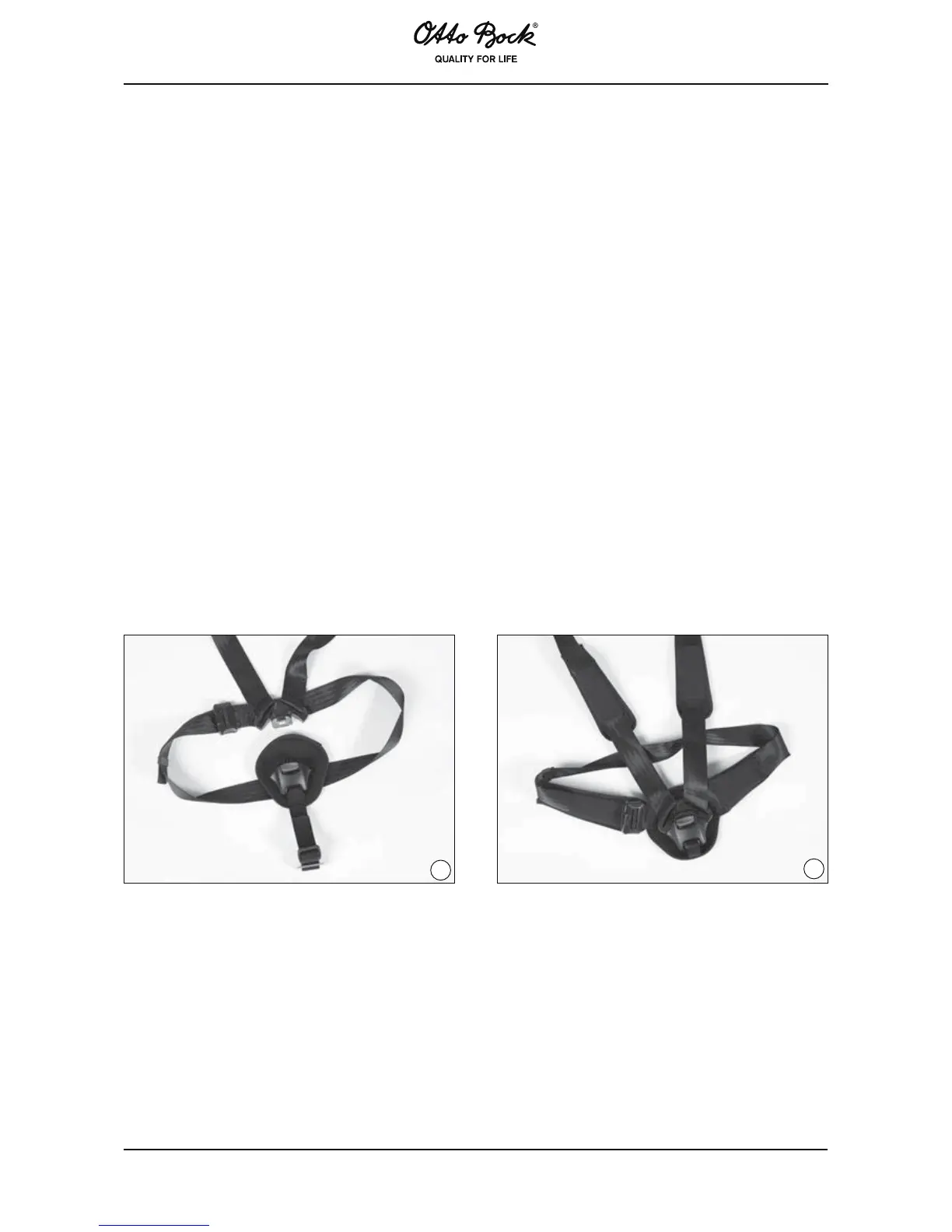

37
38
