- 20 (G) -
DEUTSCH

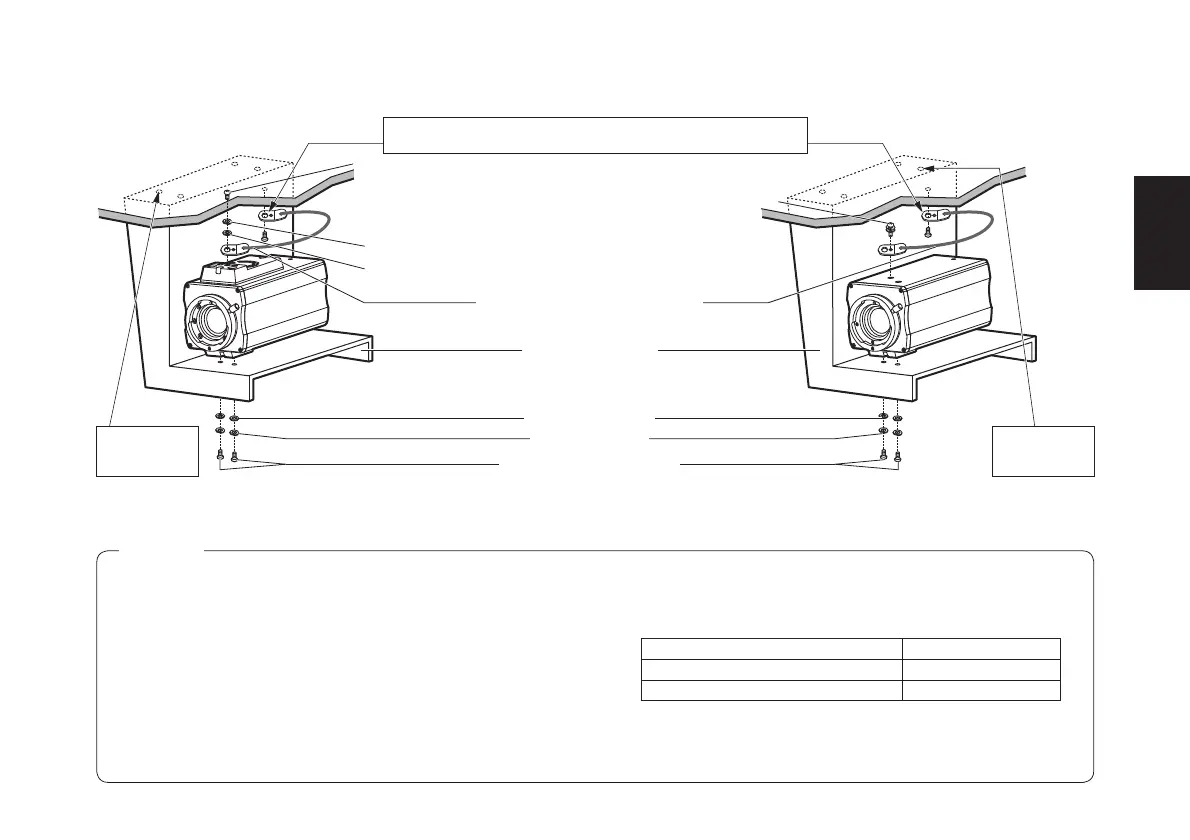

p Beispiel für Decken- oder Wandmontage der Kamera
(Decke)
Befestigen Sie das Ende des Drahtes an den M6-Ankerschrauben,
indem Sie die Mutter oder die M6-Schrauben anziehen.
Stets mit der
Ankerschraube
montieren.
Stets mit der
Ankerschraube
montieren.
Befestigungsschraube für Draht (mitgeliefert)
(Zollschraube: 1/4-20UNC)
Fallschutzdraht (getrennt erhältlich)
Kamerahaltebügel [*]
[*]: Vor Ort beschaffen
Unterlegscheiben [*]
Unterlegscheibe (mitgeliefert)
Federscheibe (mitgeliefert)
Federscheiben [*]
Befestigungsschrauben [*]
(Zollschrauben: 1/4-20UNC)
AW-E750/AW-E655
AW-E650/AW-E350
( Die in der obigen Abbildung gezeigte
Montagemethode gilt für AW-E650 und AW-E350.
Dieselbe Methode wird für beide Modelle verwendet.)
Befestigungsschraube für
Draht (M4) (mitgeliefert)
Hinweise
p Wenn Sie den Haltebügel installieren oder das eine Ende des
Fallschutzdrahtes an der Decke oder einer Wand befestigen,
verwenden Sie unbedingt die Ankerschrauben, und stellen
Sie sicher, dass der Ausziehwiderstand der Installationsfläche
mindestens das Zehnfache des Gesamtgewichts aller
installierten Einheiten, einschließlich Haltebügel, Kamera,
Objektiv und Kabeln, beträgt.
p Achten Sie darauf, dass das Gesamtgewicht von Haltebügel,
Kamera, Objektiv und Kabeln 8 kg nicht überschreitet.
p Achten Sie darauf, dass ein Fallschutzdraht so angebracht
wird, dass die Falldistanz 150 mm nicht überschreitet.
p Ziehen Sie die Befestigungsschrauben mit den in der
nachstehenden Tabelle angegebenen Anzugswerten fest, und
prüfen Sie dann, ob Spiel oder Wackeligkeit vorhanden ist.
p Verwenden Sie keinen Schlagschrauber, weil dadurch die
Schrauben beschädigt werden.
Schrauben Anzugsmoment
Befestigungsschrauben (M4) 1,5 N • m (15 kgf • cm)
Befestigungsschrauben (Zollschrauben) 2,0 N • m (20 kgf • cm)
