w Montaje del objetivo
AW-E750, AW-E655, AW-E650
(Objetivo del tipo de montaje de bayoneta)
• Utilice el cable de extensión del objetivo
AW-CA12T12A (6˝/15 cm) si el cable de su objetivo es
demasiado corto.
Gire la perilla del anillo de fijación del objetivo hacia
la izquierda y quite la tapa de la montura del objetivo.
Monte el objetivo en la cámara y gire la perilla del
anillo de fijación del objetivo hacia la derecha para
fijar firmemente el objetivo.
Conecte el cable de la cámara al conector IRIS del
panel trasero de la cámara.
AW-E350 (Objetivo del tipo de montaje C)
• Se puede utilizar un tipo de objetivo con montura en C
de 1/3 de pulgada. Asegúrese de utilizar un objetivo
cuya rosca de montura no sobresalga más de 4,3 mm
de la superficie de montaje del objetivo. La utilización
de otro tipo de objetivo podría dañar la cámara.
• Algunos objetivos necesitan ser colocados de forma
diferente. Por lo tanto, deberán seguirse también
las indicaciones del manual de instrucciones que
acompaña al objetivo.
Quite la tapa de la montura del objetivo, alinee el
objetivo con los bordes roscados de la montura del
objetivo y atornille el objetivo firmemente en su lugar
de colocación.
Conecte el cable del objetivo al conector IRIS.
MONTAJE
Nota
p Apriete firmemente la perilla del anillo de fijación
del objetivo para asegurar el objetivo, y verifique
que éste no esté inestable.
Verifique también que no esté inestable la visera.
(AW-E750, AW-E650, AW-E350)

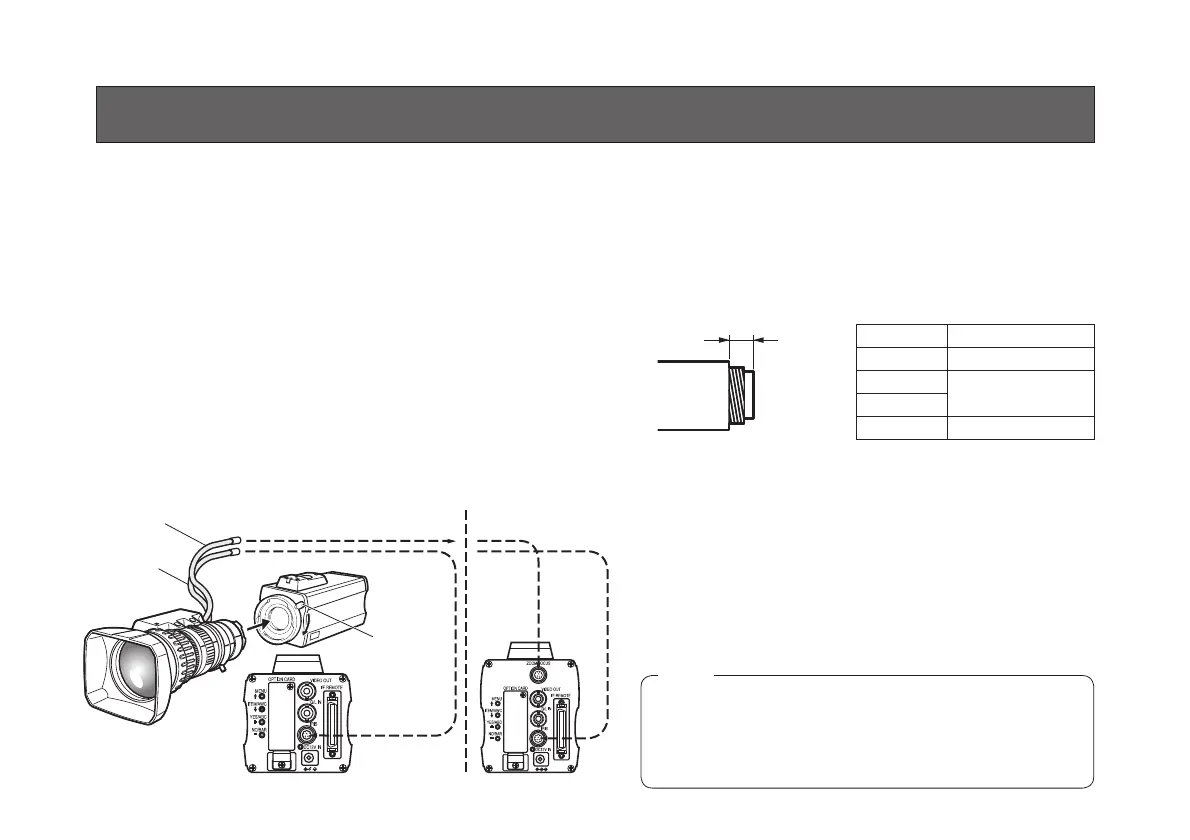

Al conector I/F de objetivo de la unidad de
panorámica/inclinación de la cámara
( modelo AW-E655
solamente)
Cable de control
Cable de
la cámara
Al conector
de iris
Perilla del
anillo de
fijación del
objetivo
La instalación, el ajuste y la conexión deberán ser hechas por personal de
servicio cualificado o por instaladores de sistemas.
Solicite cualquier trabajo de mantenimiento al personal de servicio cualificado.
Menos de 4,3 mm
<Objetivos recomendados>
Cámara Objetivo
AW-E350 AW-LZ16MD55P
AW-E650
AW-LZ16MD73P
AW-E655
AW-E750 AW-LZ17MD9AG
