- 38 (G) -
DEUTSCH
[Einstellung mit Fernbedienungseinheit]
Den Horizontalphasenregler verwenden.
VORSICHT:
Wenn die Horizontalphasenregelung unter Verwendung
der Fernbedienungseinheit erforderlich ist, sollte der
Farbbalken/Kamera-Wahlschalter auf Position BAR
gestellt werden. Die Horizontalphase kann nicht
eingestellt werden, wenn dieser Schalter auf Position
CAM gestellt ist. Nach der Einstellung ist der
Farbbalken/Kamera-Wahlschalter zurück auf Position
CAM zu stellen.
[Einstellung mit Fernsteuerkonsole]
1. Wählen Sie die erste einzustellende
Kamera durch Drücken der Taste CAM
CONTROL aus.
2. Drücken Sie die Taste MENU, um das
Kamera-Einstellungsmenü auf dem LCD-
Feld anzuzeigen.
3. Drehen Sie den Knopf CONT, um das Menü
G/L SETTING anzuzeigen.
4. Drücken Sie den Knopf CONT, um H PHASE in der
unteren Zeile des LCD anzuzeigen.
5. Beobachten Sie die Wellenformen des
Genlocksignals (Black-Burst-Signal oder Videosignal
(VBS)) und des Videosignalausgangs auf einem
Oszilloskop, und stellen Sie die Horizontalphase
durch Drehen des Knopfes CONT so ein, wie in der
nachstehenden Abbildung gezeigt.
6. Wählen Sie die nächste Kamera durch Drücken der
Taste CAM CONTROL aus, und stellen Sie deren
Horizontalphase ein.
Wiederholen Sie diesen Vorgang für alle
angeschlossenen Kameras.

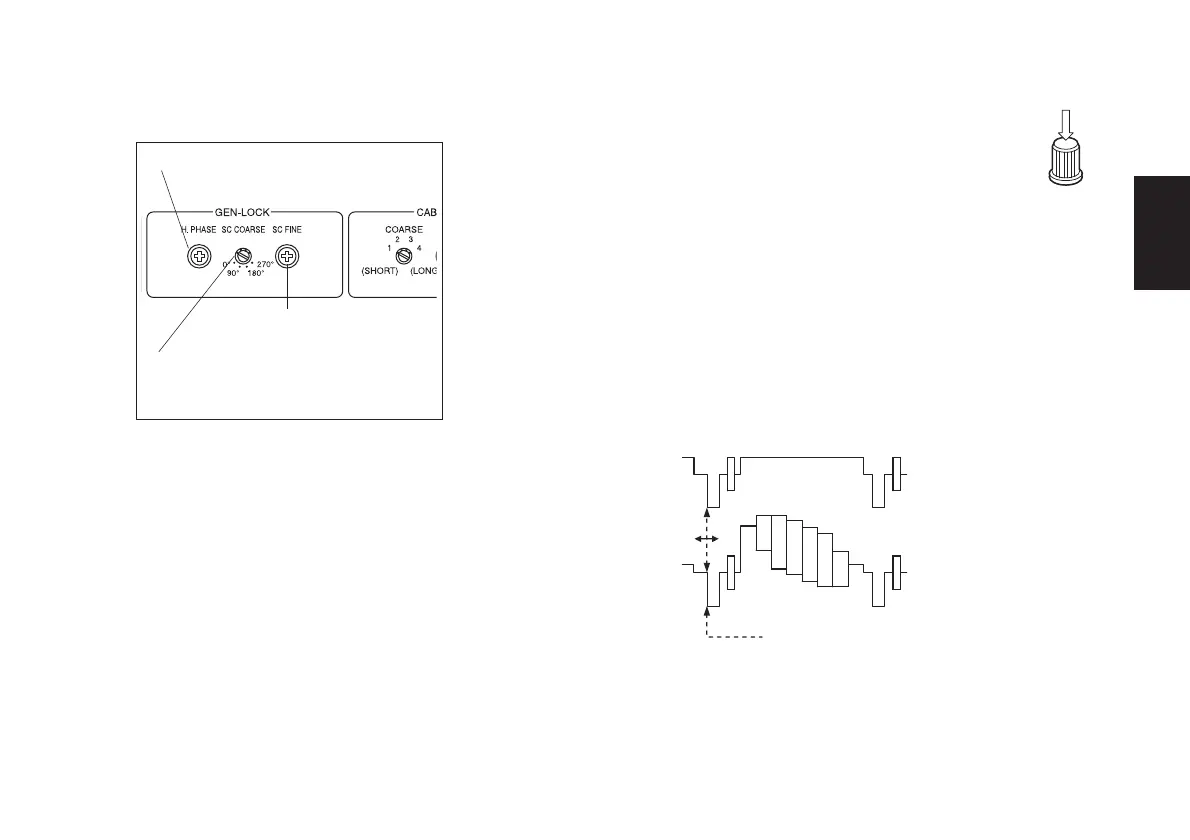

Fernbedienungseinheit
Horizontalphasenregler
Hilfsträgerphasen-
Feinregler
Hilfsträgerphasen-
Grobeinstellschalter
Die Horizontalphase hier einstellen.
Videosignalausgang
Externer Synchron-
(Genlock)-Signaleingang
(Black-Burst-Signal)
