Si l’appareil doit être monté sur une tête panoramique
Panasonic, utiliser les vis de montage et le fil antichute qui
sont fournis avec la tête panoramique.
Se procurer les pièces suivantes si l’appareil doit être monté
sur une surface autre qu’une tête panoramique.
Fil antichute* (vendu séparément): 1
(*Un fil antichute doit impérativement être utilisé.)
Des fils antichute sont proposés en option dans trois
longueurs différentes (300 mm, 450 mm et 600 mm).
Choisir la longueur en fonction de l’emplacement et de la
méthode d’installation, de manière qu’il n’y ait pas de jeu.
Prenez conseil auprès de votre revendeur lors de l’achat
d’un de ces fils antichute.
Vis de montage (Vis en pouces: 1/4-20UNC): 2
(Pour monter la caméra)
Déterminer la longueur
de ces vis en tenant
compte de l’épaisseur de
la potence de fixation de
caméra vidéo.
Vis de montage (M6) pour fil côté installation
A l’emplacement d’installation, utiliser impérativement les
boulons d’ancrage, et s’assurer que la résistance de la
surface d’installation est au moins dix fois supérieure au
poids total de tous les appareils installés.
Rondelles plates à utiliser avec les vis 1/4˝: 2
(Pour monter la caméra)
Rondelles à ressort à utiliser avec les vis 1/4˝: 2
(Pour monter la caméra)
Potence de fixation de caméra vidéo: 1
Utiliser une potence dont le matériau et la forme sont
suffisamment solides pour supporter le poids total de
tous les appareils installés, y compris la caméra et
l’objectif.
Pour déterminer la position des trous qui serviront à
monter la caméra, se reporter à <Vue de dessous>
page 12, et percer des trous d’un diamètre de 7 mm
(acceptant des vis de montage 1/4-20UNC).
Pièces que le client doit fournir pour l’installation

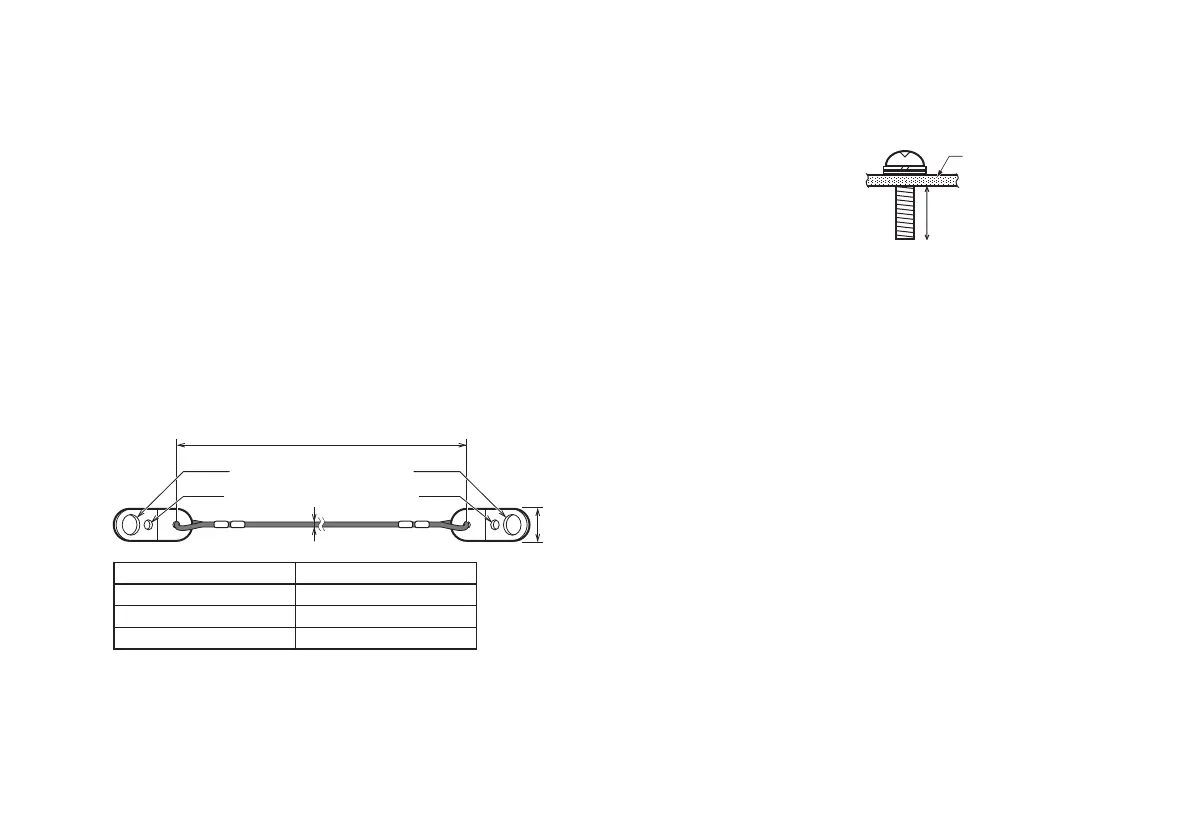

Longueur du fil (300, 450, ou 600 mm)
ø4,2
ø6,5
ø1,2
ø6,5
ø4,2
11 mm
( Côté
caméra)
( Côté
installation)
Potence de
fixation de
caméra vidéo
7 à 9 mm
Longueur du fil (mm) Numéros des pièces
300 3CN001064BAA
450 3CN001064BAB
600 3CN001064BAC
