 Connecteur de diaphragme (IRIS)
Borne d’entrée d’objectif muni de la fonction de réglage
de diaphragme.
 Connecteur de zoom/mise au point (ZOOM/FOCUS)
(modèle AW-E655 seulement)
Brancher le câble de télécommande de l’objectif dans
ce connecteur d’entrée, standard pour les objectifs avec
fonctions de commande à distance de zoom et de mise
au point.
Ne pas utiliser ce connecteur lorsqu’on monte la caméra
sur une tête panoramique Panasonic (par exemple
l’AW-PH360, AW-PH400, AW-PH405 ou AW-PH650);
à la place, raccorder le câble de télécommande
de l’objectif au connecteur LENS I/F de la tête
panoramique.
 Connecteur de commande à distance I/F
(I/F REMOTE)
Borne d’entrée dédiée aux signaux de commande
provenant du panneau de commande à distance (ROP)
(par exemple AW-CB400) et de l’unité de commande à
distance (RCU) (par exemple
AW-RC600) et la tourelle de balayage panoramique ou
d’inclinaison (par exemple AW-PH360,
AW-PH400, AW-PH405 ou AW-PH650).
• Le panneau de commande à distance AW-CB400 est
raccordé par l’intermédiaire du câble de raccordement
optionnel (AW-CA50T8).
• L’unité de commande à distance AW-RC600 est
raccordée par l’intermédiaire du câble intermédiaire
optionnel RCU (AW-CA50A26).
• Utiliser le câble fourni avec la tête panoramique pour
raccorder l’AW-PH360, l’AW-PH400,
l’AW-PH405 ou l’AW-PH650.

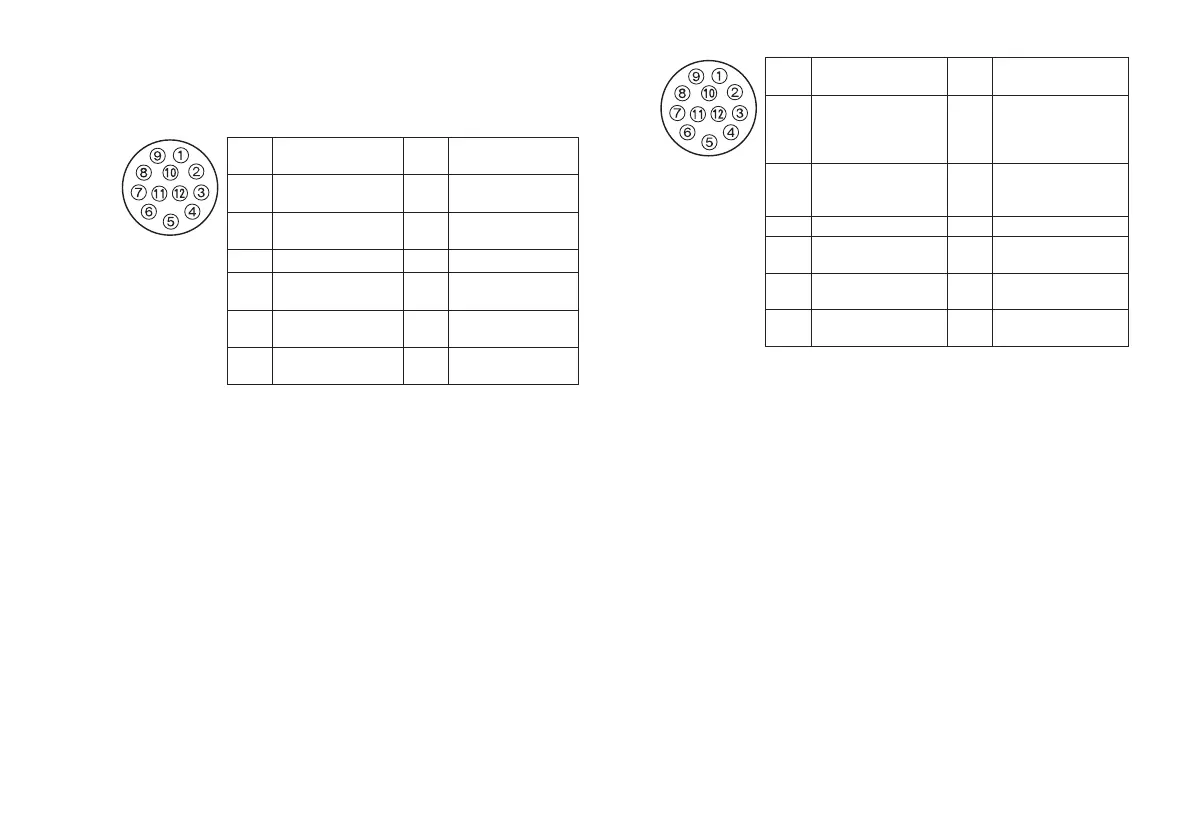

No. de
broche
Signal
No. de
broche
Signal
1
Commande
de retour
7 Suivi de
diaphragme
2 Libre
8 Commande automa-
tique/à distance
3 Masse 9 Libre
4 Commande auto-
matique/manuelle
10
Libre
5 Commande de
diaphragme
11
Libre
6 Alimentation
d’objectif
12
Libre
No. de
broche
Signal
No. de
broche
Signal
1
Mode de mise au
point
Position/vitesse/mise
au point automatique
7
Commande de signal
(+5,0 V)
2
Mode de zoom au
point
Position/vitesse
8
Commande de mise
au point
3 Masse 9 Commande de zoom
4
Diaphragme Télé-
commande/caméra
10
Mode de diaphragme
Position/vitesse
5
Commande de
diaphragme
11 +V (+7,5 V)
6
Mise sous tension
de l’objectif
12 –V (+2,5 V)
