w BRANCHEMENT DE PLUSIEURS CAMÉRAS VIDÉO
(MODE DE CALAGE DE LA COULEUR)

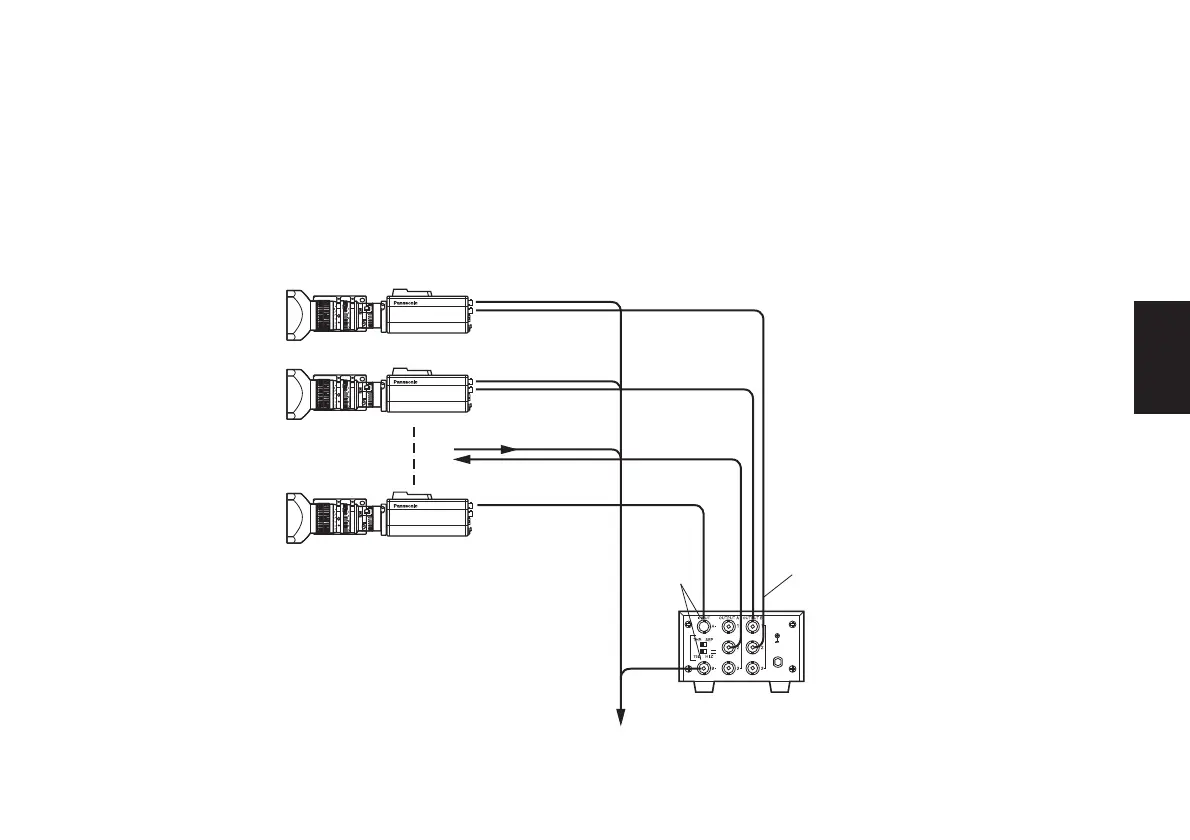

• Exemple caractéristique de branchement à l’entrée VBS/ BB (mode de calage de la couleur).
• Une des caméras vidéo est utilisée comme source des signaux de référence.
• Injecter un signal de synchronisation (BB) aux connecteurs d’entrée G/L de chaque caméra vidéo.
• Ne pas couper l’alimentation de la caméra vidéo utilisée comme source des signaux de référence.
• Caler la phase SC et la phase H au niveau du connecteur de sortie vidéo.
VIDEO OUT
CAMERA
Caméra vidéo de
synchronisation extérieure
(ou générateur d’effets spéciaux)
G/L IN
VIDEO OUT
OUTPUT
INPUT
Sortie vidéo
Raccorder à un générateur d’effets spéciaux ou un système de contrôle
Distributeur
vidéo WJ-300C
Signal de synchronisation
extérieur (BB)
