- 15 ( I ) -
 Connettore del diaframma ad iride (IRIS)
Questo è il terminale di ingresso per gli obiettivi dotati
della funzione di controllo del diaframma ad iride.
 Connettore zoom/messa a fuoco (ZOOM/FOCUS)
(modello AW-E655 soltanto)
Questo connettore è per il cavo di comando a distanza
dell’obiettivo, ed è un connettore di ingresso standard
per gli obiettivi dotati delle funzioni di comando a
distanza per lo zoom e la messa a fuoco.
Non usare questo connettore per montare la
videocamera su una testa di panoramica orizzontale/
verticale Panasonic (come la AW-PH360/AW-PH400/
AW-PH405/AW-PH650). Collegare invece il cavo
di comando a distanza dell’obiettivo al connettore
LENS I/F della testa di panoramica orizzontale/verticale.
 Connettore di comando a distanza interfaccia
(I/F REMOTE)
Questo è il terminale di ingresso dedicato per control-
lare i segnali dal pannello di comando a distanza (ROP)
(come il AW-CB400), unità di comando a distanza
(come la AW-RC600) e unità di panoramica
orizzontale/verticale (come la AW-PH360/ AW-PH400/
AW-PH405/AW-PH650) opzionali.
• Il AW-CB400 va collegata mediante il cavo di
collegamento (AW-CA50T8) opzionale.
• La AW-RC600 va collegata mediante il cavo RCU
(AW-CA50A26) opzionale.
• Utilizzare il cavo in dotazione con la testa di
panoramica orizzontale/verticale per collegare le unità
AW-PH360, AW-PH400, AW-PH405 o
AW-PH650.

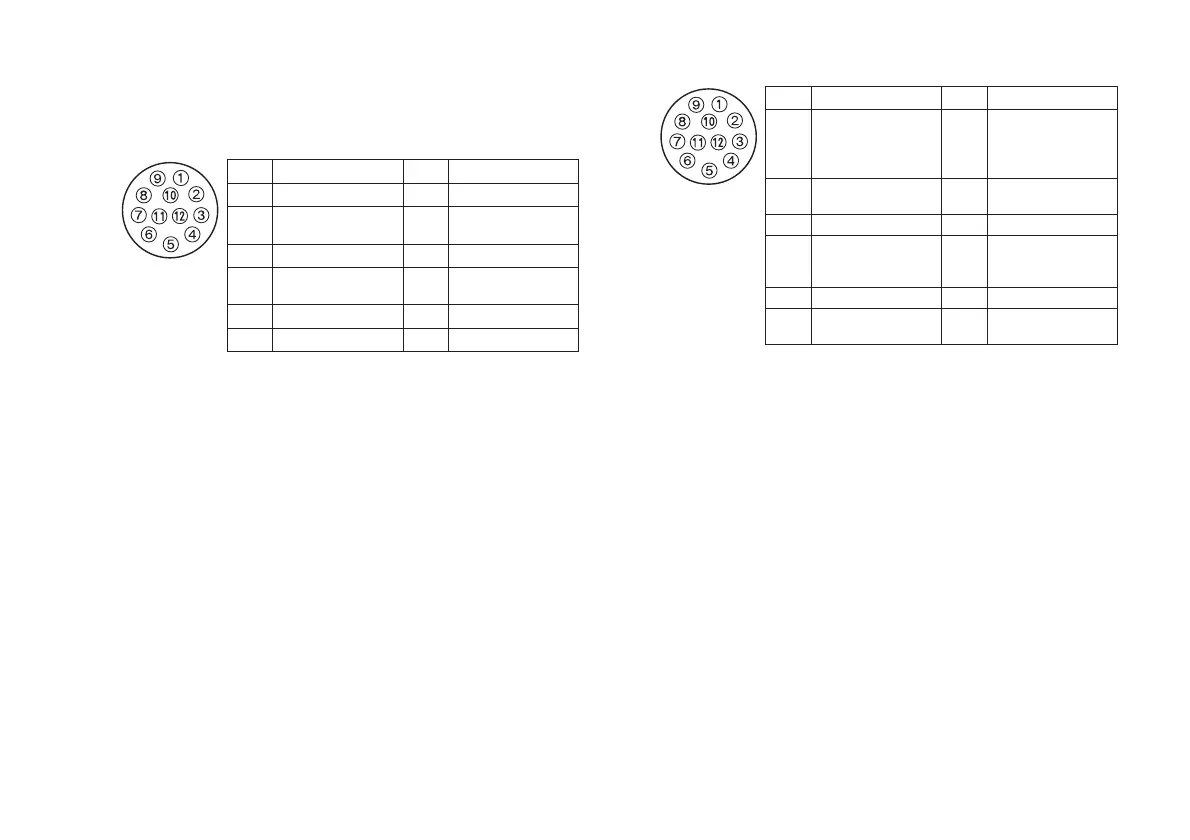

Pin No. Segnale Pin No. Segnale
1 Controllo ritorno 7 Follow obiettivo
2 Non usato 8
Controllo
automatico/remoto
3 MASSA 9 Non usato
4
Controllo
automatico/manuale
10 Non usato
5 Iris Control 11 Non usato
6 Lens Power 12 Non usato
Pin No. Segnale Pin No. Segnale
1
Modalità di messa
a fuoco Posizione/
Velocità/Messa a
fuoco automatica
7
Controllo segnale
(+5,0 V)
2
Modalità zoom
Posizione/Velocità
8
Controllo
messa a fuoco
3 MASSA 9 Controllo zoom
4
Diaframma
Comando a distanza/
Videocamera
10
Modalità diaframma
Posizione/Velocità
5 Controllo diaframma 11 +V (+7,5 V)
6
Alimentazione
obiettivo
12 –V (+2,5 V)
