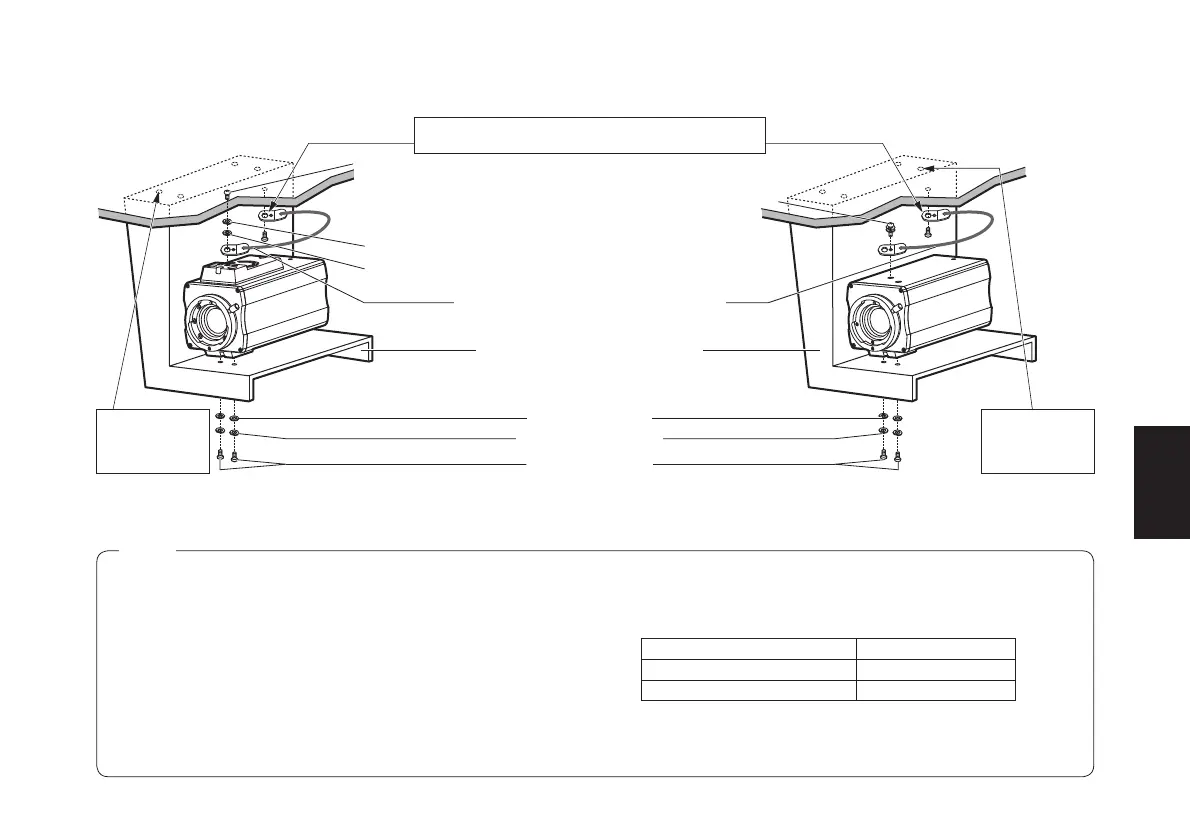

p Esempio di montaggio della videocamera sul soffitto o a muro
(Soffitto)
Montare
utilizzando
sempre il bullone
di ancoraggio.
Montare
utilizzando
sempre il bullone
di ancoraggio.
Vite di montaggio per cavo (fornito)
(Vite in pollici: 1/4-20UNC)
Cavo anticaduta (venduto separatamente)
Staffa di montaggio videocamera [*]
[*]: da procurarsi sul posto
Rondelle piane [*]
Rondella piana (fornito)
Rondella elastica (fornito)
Rondelle elastiche [*]
AW-E750/AW-E655
AW-E650/AW-E350
( Il metodo di montaggio illustrato nella figura sopra
è valido per l’AW-E650 e l’AW-E350.
Per entrambi i modelli si utilizza lo stesso metodo.)
Vite di montaggio per cavo
(M4) (fornito)
Fissare l’estremità del cavo sui bulloni di ancoraggio
M6 stringendo il dado o fissarla stringendo i bulloni M6.
Viti di montaggio [*]
(Viti in pollici: 1/4-20UNC)
Note
p Se si installa la staffa di montaggio o si fissa un’estremità del
cavo anticaduta al soffitto o al muro, utilizzare sempre i bulloni
di ancoraggio e verificare che la resistenza all’estrazione della
superficie di installazione sia di almeno dieci volte la massa
totale di tutte le unità, compresi la staffa di montaggio, la
videocamera, l’obiettivo e i cavi.
p Verificare che la massa totale sommando la staffa di
montaggio, la videocamera, l’obiettivo e i cavi non superi 8 kg.
p Verificare che il cavo anticaduta sia installato in modo tale che
la distanza di caduta non superi 150 mm.
p Stringere le viti di montaggio ai valori di coppia indicati nella
tabella sotto e controllare la presenza di eventuale gioco o
instabilità.
p Non utilizzare un cacciavite a percussione. In caso contrario,
le viti potrebbero danneggiarsi.
Viti Coppia di serraggio
Viti di montaggio (M4) 1,5 N • m (15 kgf • cm)
Viti di montaggio (Viti in pollici) 2,0 N • m (20 kgf • cm)
