- 30 ( I ) -
ITALIANO
w

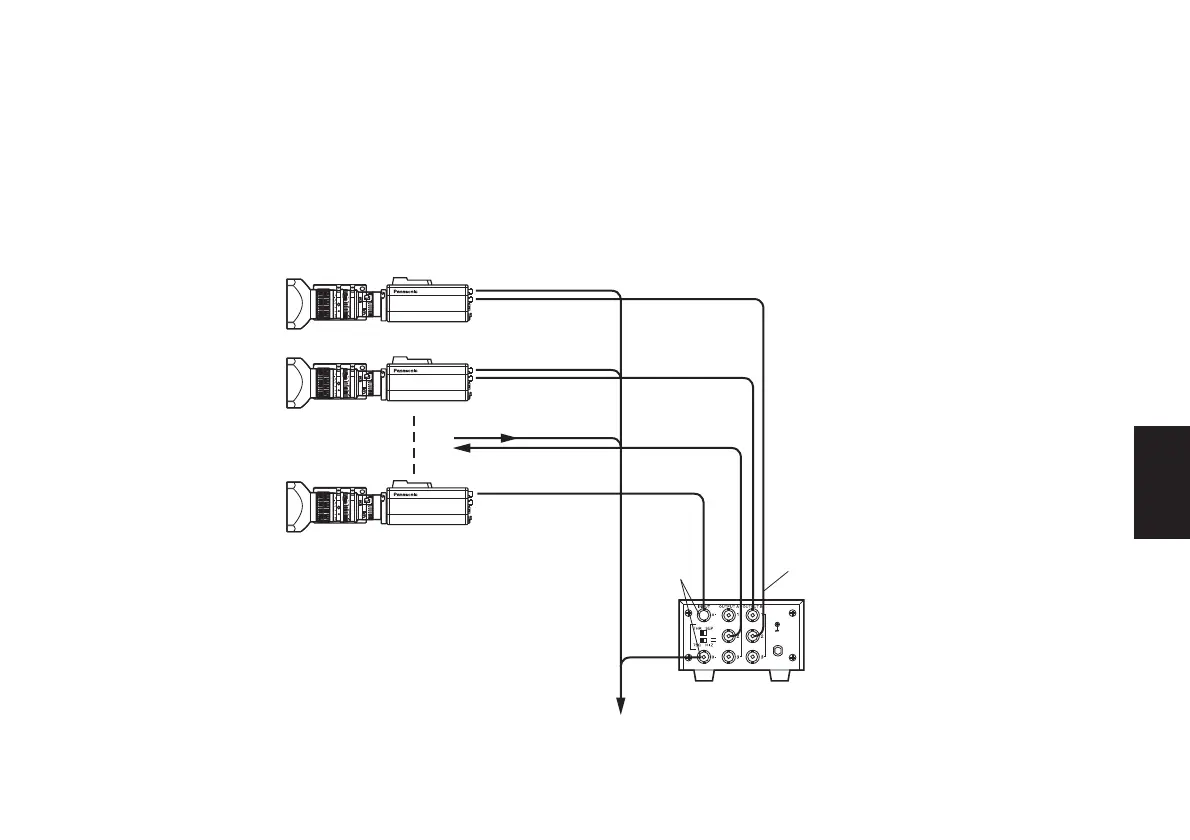

COLLEGAMENTO CON MULTIPLE VIDEOCAMERE (MODO DI AGGANCIO COLORE)
• Esempio di connessione dell’ingresso VBS/BB (modo di aggancio del colore)
• Come sorgente dei segnali di riferimento viene usata una delle multiple videocamere.
• Alimentare un segnale di sincronizzazione (BB) ai connettori di ingresso G/L di ciascuna videocamera.
• Non spegnere la videocamera usata per alimentare i segnali di riferimento.
• Regolare la fase sottoportante e la fase orizzontale al connettore di uscita video.
VIDEO OUT
CAMERA
Videocamera per il sincronismo esterno
(o generatore di effetti speciali)
G/L IN
VIDEO OUT
OUTPUT
INPUT
Uscita video
Al generatore di effetti speciali o sistema di monitoraggio
Distributore
video WJ-300C
Segnale di sincronismo
esterno (BB)
