- 11 (S) -
Cuando la unidad vaya a ser montada en un cabezal de
panorámica/inclinación de Panasonic, utilice los tornillos
de montaje y el cable para impedir caídas que son
suministrados con el cabezal de panorámica/inclinación.
Provea las piezas siguientes cuando la unidad vaya a
ser montada en una superficie que no sea un cabezal de
panorámica/inclinación.


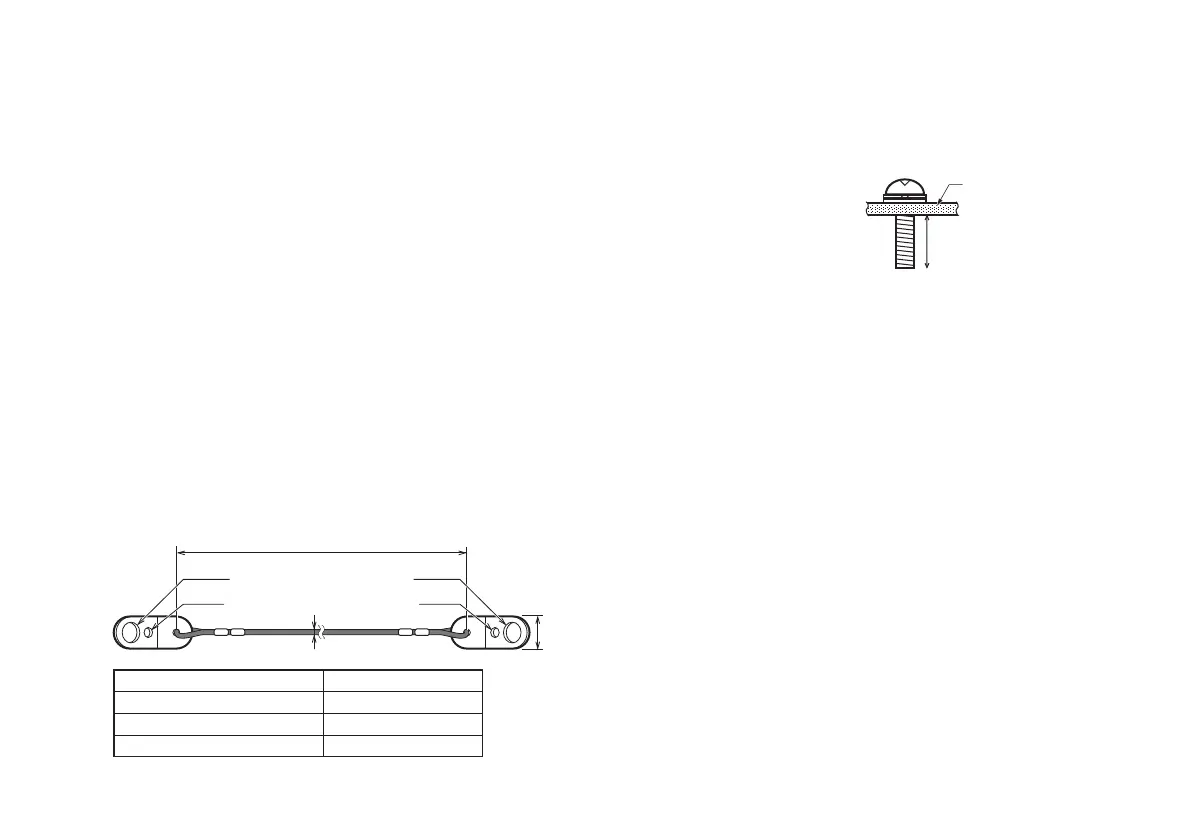

Cable para impedir caídas* (vendido separadamente): 1
(*Asegúrese de usar el cable para impedir caídas.)
Los cables para impedir caídas están disponibles en
tres longitudes (300 mm, 450 mm y 600 mm) como
accesorios opcionales.
Use un cable de una longitud que no quede flojo y
que se ajuste al lugar de la instalación y al método de
instalación.
Consulte al distribuidor cuando vaya a comprar uno de
estos cables para impedir caídas.

Tornillos de montaje (Tornillos de pulgada: 1/4-20UNC): 2
(Para montar la cámara)
Determine la longitud de
estos tornillos teniendo
en cuenta el grosor de la
ménsula de montaje de
la cámara.
 Tornillos de montaje (M6) para instalación de cables
En el lugar de instalación, asegúrese absolutamente
de utilizar los pernos de anclaje, y asegúrese de que
la resistencia de la superficie de instalación sea un
mínimo de diez veces superior al peso total de todas las
unidades instaladas.
 Arandelas planas para uso con tornillos de 1/4˝: 2
(Para montar la cámara)
 Arandelas de resorte para uso con tornillos de 1/4˝: 2
(Para montar la cámara)
 Ménsula de montaje de la cámara: 1
Utilice una ménsula hecha de un material y una forma
que pueda resistir el peso total de todas las unidades
instaladas, incluyendo la cámara y el objetivo.
Para determinar la posición de los agujeros utilizados
para montar la cámara, consulte <Vista inferior> en la
página 12, y haga agujeros con un diámetro de 7 mm
(para los tornillos de montaje 1/4-20UNC).
Piezas que el cliente debe proveer para la instalación
Longitud del cable (300, 450, o 600 mm)
4,2 ø
6,5 ø
ø1,2
6,5 ø
4,2 ø
11 mm
( Lado de la
cámara)
( Lado de
instalación)
Ménsula de montaje
de la cámara
7 a 9 mm
Longitud del cable (mm) Número de pieza
300 3CN001064BAA
450 3CN001064BAB
600 3CN001064BAC
