- 15 (S) -
 Conector del iris (IRIS)
Terminal de entrada para objetivo con función de control
del iris.
 Conector de zoom/enfoque (ZOOM/FOCUS)
(modelo AW-E655 solamente)
Este conector es para el cable de control remoto del
objetivo, y es un conector de entrada estándar para
objetivos con funciones de control remoto para las
operaciones de zoom y enfoque.
Cuando la cámara no vaya a ser montada en un
cabezal de panorámica/inclinación Panasonic (como,
por ejemplo, el AW-PH360/AW-PH400/AW-PH405/
AW-PH650), no utilice este conector, conecte en este
caso el cable de control remoto del objetivo al conector
LENS I/F del cabezal de panorámica/inclinación.
 Conector de mando a distancia I/F (I/F REMOTE)
Terminal de entrada dedicado a controlar las señales
procedentes del panel de control remoto (ROP)
(AW-CB400, por ejemplo), la RCU
(AW-RC600, por ejemplo) y el cabezal de
panorámica/inclinación (AW-PH360/AW-PH400/
AW-PH405/AW-PH650, por ejemplo), todas opcionales.
• El AW-CB400 se conecta mediante el cable de
conexión opcional (AW-CA50T8).
• La AW-RC600 se conecta mediante el cable RCU
opcional (AW-CA50A26).
• Utilice el cable suministrado con el cabezal de la
cámara/panorámica/inclinación para conectar el
AW-PH360/AW-PH400/AW-PH405/AW-PH650.

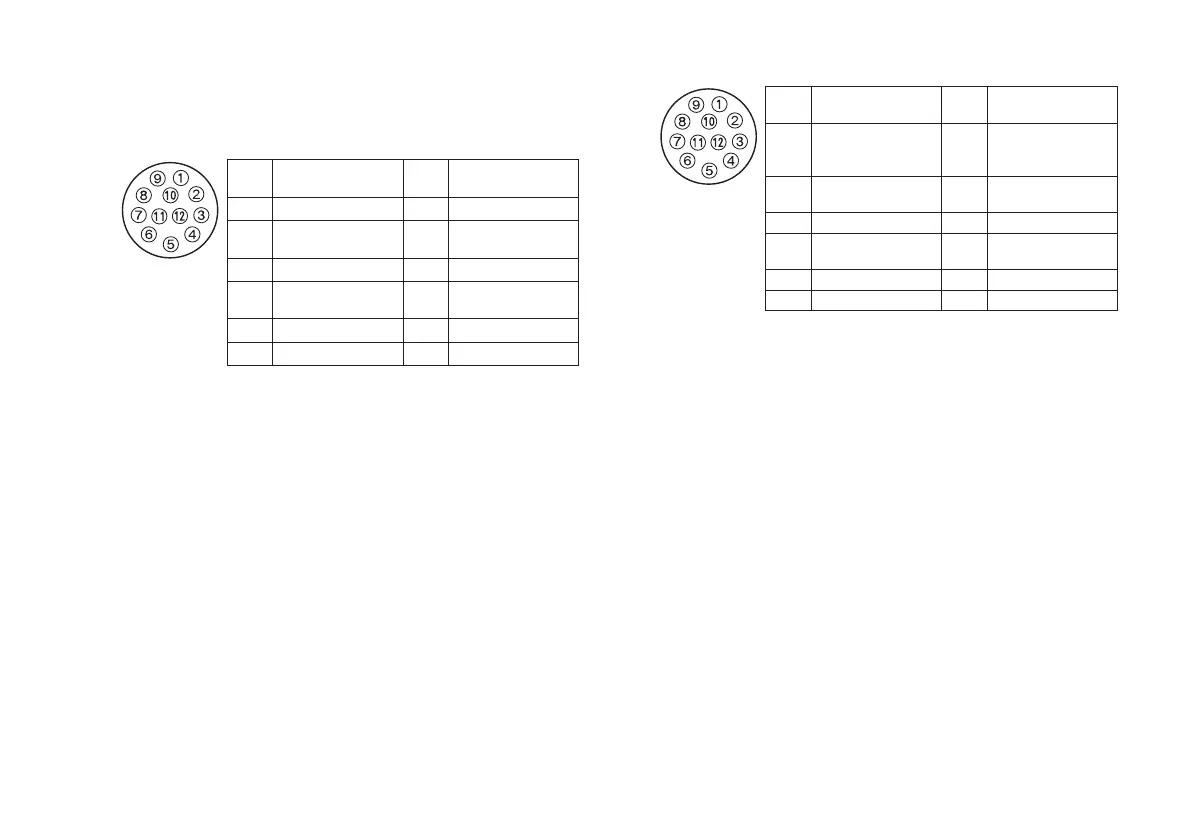

N.° de
contacto
Señal
N.° de
contacto
Señal
1 Control de retorno 7 Seguimiento del iris
2 No se utiliza 8
Control automático/
remoto
3 Tierra 9 No se utiliza
4
Control automático/
manual
10 No se utiliza
5 Control del iris 11 No se utiliza
6
Potencia del objetivo 12 No se utiliza
N.° de
contacto
Señal
N.° de
contacto
Señal
1
Modo de enfoque
Posición/Velocidad/
Enfoque automático
7
Control de señal
(+5,0 V)
2
Modo de zoom
Posición/Velocidad
8 Control de enfoque
3 Tierra 9 Control del zoom
4
Iris
Remoto/Cámara
10
Modo del iris
Posición/Velocidad
5 Control del iris 11 +V (+7,5 V)
6
Potencia de objetivo 12 –V (+2,5 V)
