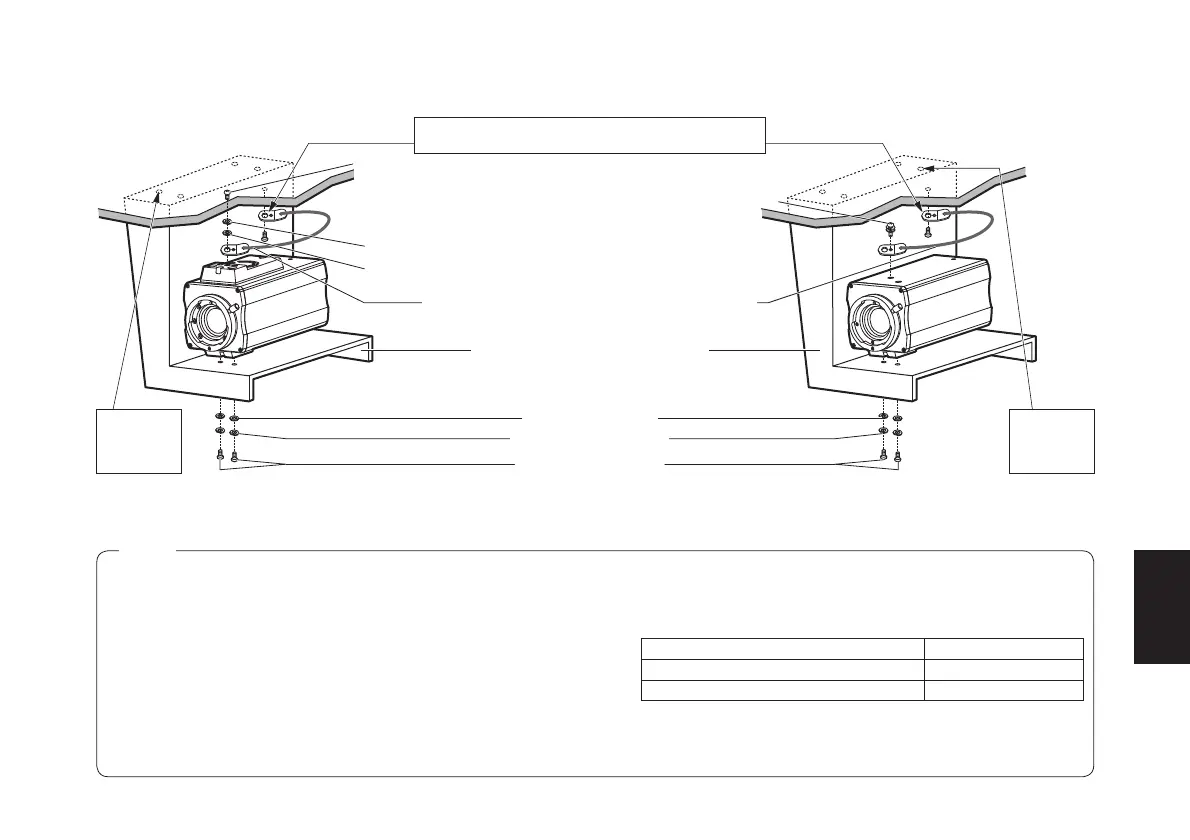

p Ejemplo en el que la cámara se monta en el techo o en una pared
(Techo)
Montar
siempre con
el perno de
anclaje.
Montar
siempre con
el perno de
anclaje.
Tornillo de montaje para cable (suministrado)
(Tornillo en pulgadas: 1/4-20UNC)
Cable para impedir caídas (vendido separadamente)
Ménsula de montaje de la cámara [*]
[*]: No proporcionado; adquirir
Arandelas planas [*]
Arandela plana (suministrado)
Arandela de resorte (suministrado)
Arandelas de resorte [*]
AW-E750/AW-E655
AW-E650/AW-E350
( El método de montaje mostrado en la ilustración
de arriba es para el AW-E650 y el AW-E350.
El mismo método se utiliza para ambos modelos.)
Tornillo de montaje para cable
(M4) (suministrado)
Notas
p Cuando instale la ménsula de montaje o coloque un extremo
del cable para impedir caídas en el techo o en una pared,
asegúrese absolutamente de utilizar los pernos de anclaje,
y asegúrese de que la resistencia de estiramiento de la
superficie de instalación sea al menos cinco veces superior a
la masa total de todas las unidades instaladas, incluyendo la
ménsula de montaje, la cámara, el objetivo y los cables.
p Asegúrese de que la masa total, incluida la ménsula de
montaje, la cámara, el objetivo y los cables, no supera 8 kg.
p
Asegúrese de que hay instalado un cable para impedir caídas de
modo tal que la distancia de caída no sea superior a 150 mm.
p Apriete los tornillos de montaje utilizando los pares de apriete
mostrados en la tabla siguiente, y verifique que no quede
nada flojo y esté todo estable.
p No utilice un destornillador de impacto porque podrían
dañarse los tornillos.
Asegure el extremo del cable con los pernos de anclaje
M6 apretando la tuerca o los pernos M6.
Tornillos de montaje [*]
(Tornillos en pulgadas: 1/4-20UNC)
Tornillos Par de apriete
Tornillos de montaje (M4) 1,5 N • m (15 kgf • cm)
Tornillos de montaje (Tornillos en pulgadas) 2,0 N • m (20 kgf • cm)
