- 30 (S) -
ESPAÑOL

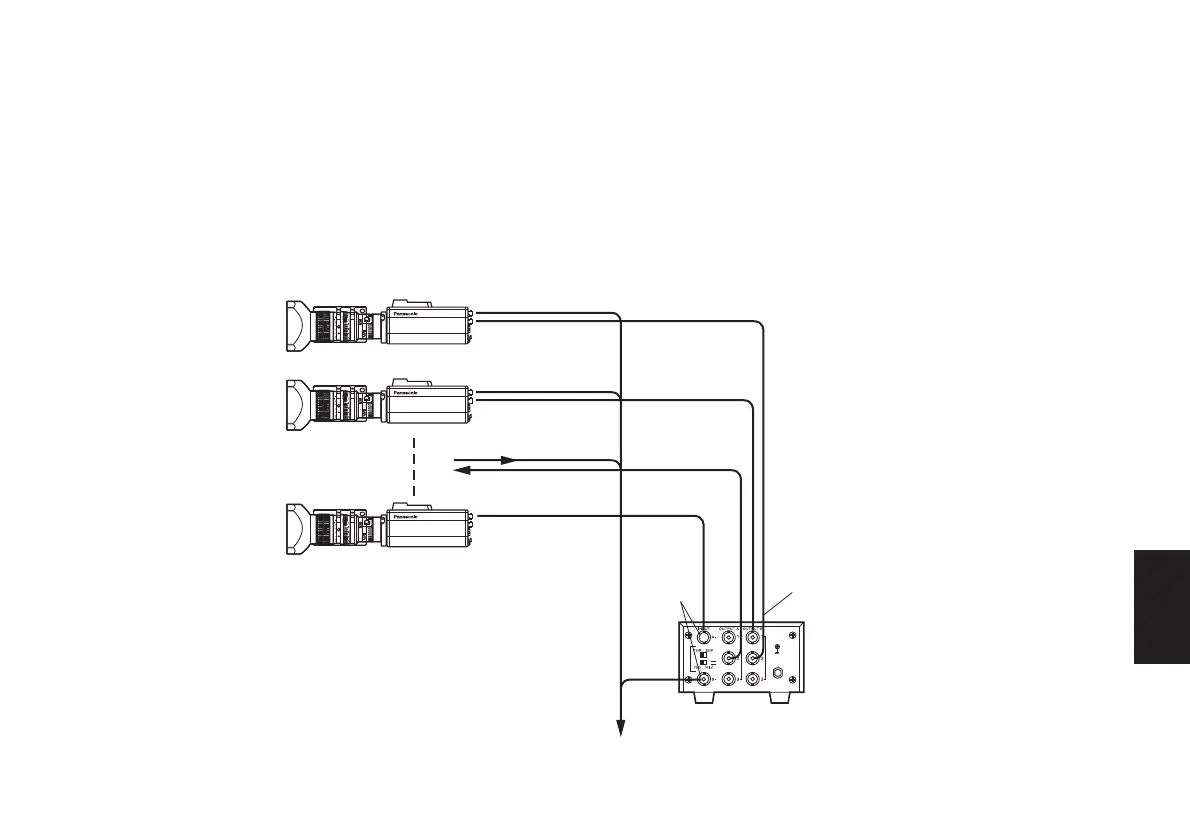

wCONEXIÓN CON MÚLTIPLES CÁMARAS (MODO DE BLOQUEO DEL COLOR)
• Un ejemplo de conexión para la entrada VBS/BB (modo de bloqueo del color).
• Una de las múltiples cámaras se utiliza como fuente de las señales de referencia.
• Suministre una señal de sincronización (BB) a los conectores de entrada G/L de cada cámara.
• No apague las cámaras utilizadas para suministrar las señales de referencia.
• Ajuste la fase SC y la fase H en el conector de salida de vídeo.
VIDEO OUT
CAMERA
Cámara para sincronización externa
(o generador de efectos especiales)
G/L IN
VIDEO OUT
OUTPUT
INPUT
Salida de vídeo
Al generador de efectos especiales o sistema de monitoreo
Distribuidor
de vídeo
WJ-300C
Señal de sincronización
externa (BB)
