- 11 (G) -
Soll das Gerät an einen Panasonic Schwenk-/Neigekopf
montiert werden, verwenden Sie die mit dem Schwenk-/
Neigekopf gelieferten Befestigungsschrauben und den
Fallschutzdraht.
Beschaffen Sie die folgenden Teile, wenn das Gerät an einer
anderen Fläche als einem Schwenk-/Neigekopf montiert
werden soll.
Fallschutzdraht* (getrennt erhältlich): 1
(*Unbedingt den Fallschutzdraht verwenden.)
Fallschutzdrähte in drei verschiedenen Längen (300 mm,
450 mm und 600 mm) sind als Sonderzubehör erhältlich.
Verwenden Sie einen für den Installationsort und die
Installationsmethode passenden Draht, dessen Länge
keinen Durchhang zulässt.
Konsultieren Sie Ihren Händler, wenn Sie einen dieser
Fallschutzdrähte kaufen.
Befestigungsschrauben (Zollschrauben: 1/4-20UNC): 2
(Zur Montage der Kamera)
Ermitteln Sie die Länge
dieser Schrauben,
indem Sie die Dicke
des Kamerahaltebügels
berücksichtigen.
Befestigungsschrauben (M6) für die Installation des
Fallschutzdrahtes
Verwenden Sie am Installationsort unbedingt die
Ankerschrauben, und vergewissern Sie sich, dass
die Festigkeit der Installationsfläche mindestens dem
Zehnfachen des Gesamtgewichts aller installierten
Einheiten standhält.
Unterlegscheiben für 1/4˝-Schrauben: 2
(Zur Montage der Kamera)
Federscheiben für 1/4˝-Schrauben: 2
(Zur Montage der Kamera)
Kamerahaltebügel: 1
Verwenden Sie eine Halterung aus einem Material
und mit einer Form, die stabil genug ist, um das
Gesamtgewicht aller installierten Einheiten zu tragen,
einschließlich Kamera und Objektiv.
Legen Sie die Positionen der Löcher für die
Kameramontage gemäß <Unterseite> auf Seite 12 fest,
und bohren Sie Löcher mit einem Durchmesser von
7 mm (für 1/4-20UNC-Befestigungsschrauben).
Vom Kunden für die Installation zu beschaffende Teile

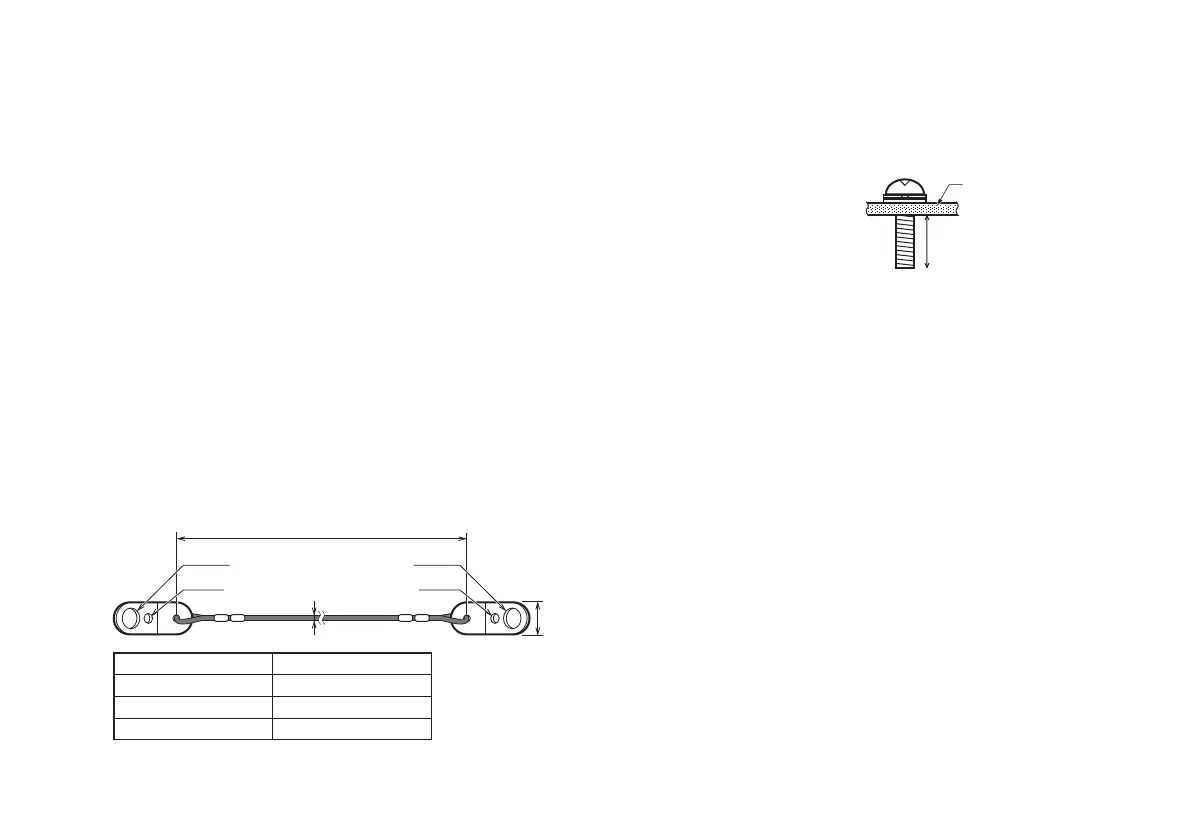

Drahtlänge (300, 450 or 600 mm)
ø4,2
ø6,5
ø1,2
ø6,5
ø4,2
11 mm
( Kamera-
seite)
( Installations-
seite)
Kamerahaltebügel
7 bis 9 mm
Drahtlänge (mm) Teilenummer
300 3CN001064BAA
450 3CN001064BAB
600 3CN001064BAC
