- 15 (G) -
 Blenden-Steckverbinder (IRIS)
Eingang für ein Objektiv mit Blendensteuerfunktion.
 Zoom/Fokus-Anschluss (ZOOM/FOCUS)
(nur Modell AW-E655)
Diese Buchse dient zum Anschluss des Objektiv-
Fernsteuerungskabels und ist ein Standard-Eingang
für Objektive mit Fernsteuerfunktionen für Zoomen und
Fokussieren.
Wenn die Kamera an einem Panasonic Schwenk-/
Neigekopf (z.B. AW-PH360/AW-PH400/AW-PH405/
AW-PH650) montiert werden soll, benutzen Sie diese
Buchse nicht, sondern schließen Sie das Objektiv-
Fernsteuerungskabel an die Buchse LENS I/F des
Schwenk-/Neigekopfs an.
 Schnittstellen-Fernbedienungs-Steckverbinder
(I/F REMOTE)
Eingang für die Steuersignale von dem optionalen
Fernsteuerkonsole (ROP) (z.B. AW-CB400), der
Fernbedienungseinheit (RCU) (z.B. AW-RC600) und
der Kamera-Schwenk/Neigungseinheit (z.B.
AW-PH360/AW-PH400/AW-PH405/AW-PH650).
• Das Modell AW-CB400 ist über das optionale
Verbindungskabel (AW-CA50T8) anzu schlie ßen.
• Das Modell AW-RC600 ist über das optionale
RCU-Kabel (AW-CA50A26) anzuschließen.
• Benutzen Sie das mit dem Schwenk-/Neigekopf
gelieferte Kabel für den Anschluss von AW-PH360,
AW-PH400, AW-PH405 oder AW-PH650.

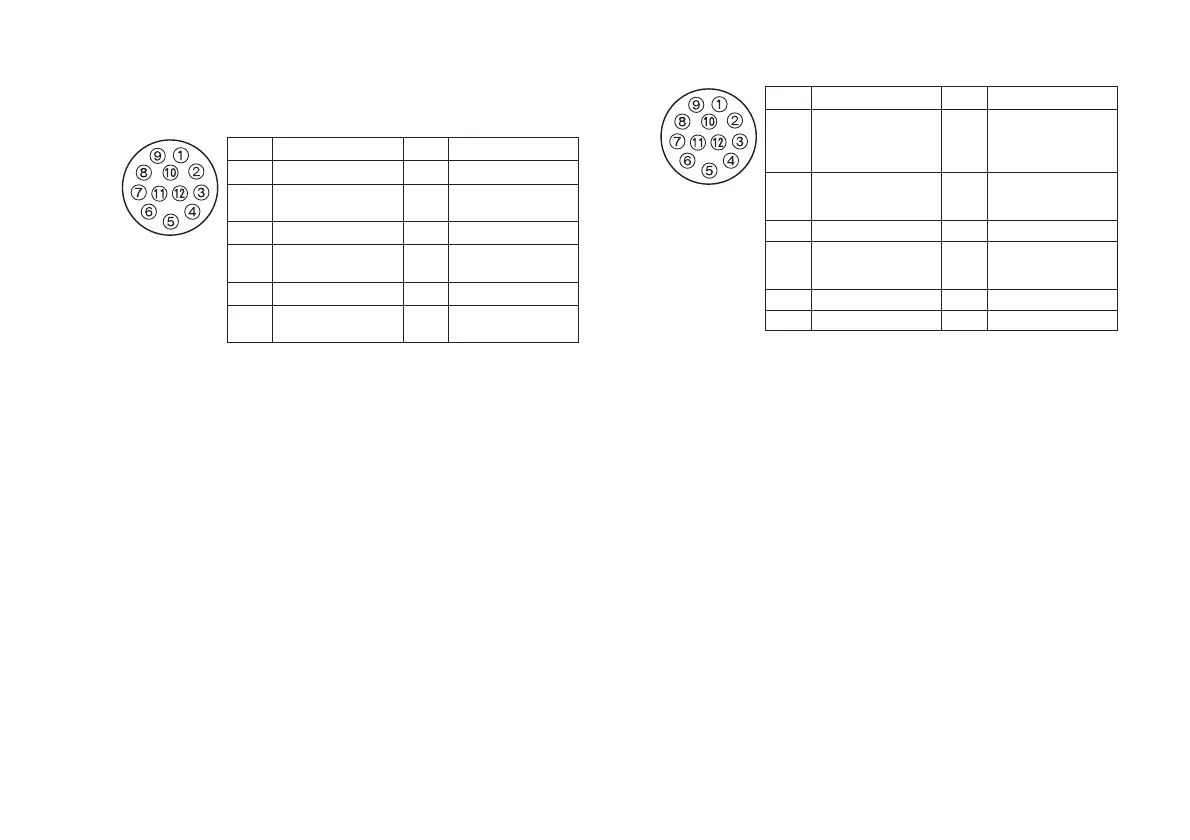

Stift-Nr. Signal Stift-Nr. Signal
1 Rückführsteuerung 7 Blendennachführung
2 Nicht verwendet 8
Automatische/
Fernbedienung
3 Masse 9 Nicht verwendet
4
Automatische/
manuelle Steuerung
10 Nicht verwendet
5 Blendensteuerung 11 Nicht verwendet
6
Stromversorgung
des Objektivs
12 Nicht verwendet
Stift-Nr. Signal Stift-Nr. Signal
1
Fokussiermodus
Position/
Geschwindigkeit/
Autofokus
7
Signalsteuerung
(+5,0 V)
2
Zoommodus
Position/
Geschwindigkeit
8 Fokussteuerung
3 Masse 9 Zoomsteuerung
4
Blende
Fernsteuerung/
Kamera
10
Blendenmodus
Position/
Geschwindigkeit
5 Blendensteuerung 11 +V (+7,5 V)
6 Objektivstrom 12 –V (+2,5 V)
