21

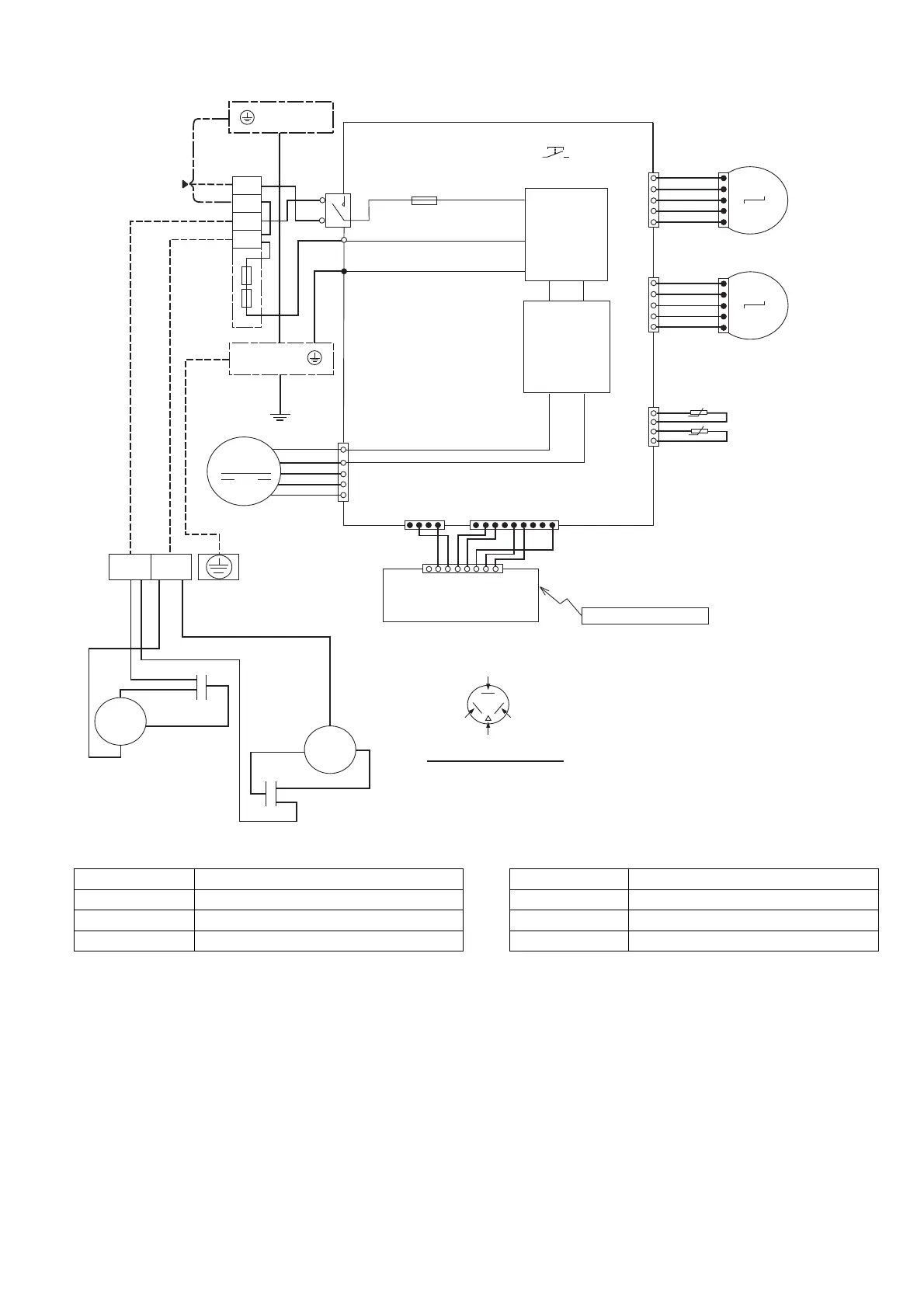

8.2 CS-PC18TKF CU-PC18TKF
TRADEMARK
YELLOW
(YEL)
BLUE
(BLU)
RED
(RED)
COMPRESSOR TERMINAL
THE PARENTHESIZED
LETTER IS INDICATED
ON TERMINAL COVER
REMARKS
BL : BLACK
B : BLUE
BR : BROWN
G/GRN : GREEN
O : ORANGE
P : PINK
R : RED
W/WHT : WHITE
Y/G : YELLOW / GREEN
Y/YLW : YELLOW
M
1~
M
1~
YELLOW
YELLOW OR GRAY
BLUE
BLUE
RED
BLUE
RED
BLUE
FAN MOTOR
CAPACITOR
COMPRESSOR
CAPACITOR
TERMINAL
BOARD
1
2
M
UP DOWN
LOUVER MOTOR
(OUTER)
UP DOWN
LOUVER MOTOR
(INNER)
SUCTION TEMP. SENSOR (THERMISTOR)
PIPING TEMP. SENSOR (THERMISTOR)
1
5
M
1
5
AUTO SW
(SW01)
1
BR
R
O
Y
P
BR
R
O
Y
P
5
1
1
W
R
Y/G
W
B
Y
BL
WWW WW W
1
8
1
1
94
4
7
1
5
4
CN–STM1
(WHT)
CN–STM3
(BLU)
CN–TH
(RED)
CN–DISP
(YLW)
CN–RCV
(YLW)
CN–FM
(WHT)
FAN MOTOR
EVAPORATOR
SINGLE
PHASE
POWER
SUPPLY
GROUNDING
TERMINAL
ELECTRONIC CONTROLLER
(MAIN)
GROUNDING
TERMINAL
TERMINAL
BOARD
NOISE FILTER
CIRCUIT
RECTIFICATION
CIRCUIT
ELECTRONIC CONTROLLER
(DISPLAY & RECEIVER)
CN
DISP (WHT)
REMOTE CONTROLLER
FUSE301
RY-PWR
T3.15A L250V
AC303 (WHT)
G301 (GRN)
G
W
BL
Y/G
L
P
BR
L
N
1
2
TEMP.
FUSE
102°C
(250V 3A)
M
Resistance of Outdoor Fan Motor Windings
Resistance of Compressor Windings
MODEL CU-PC18TKF MODEL CU-PC18TKF
CONNECTION ACXA92-00120 CONNECTION 2KS324D5AC06
BLUE-YELLOW 137 C-R 1.453
YELLOW-RED 65 C-S 3.151
Note: Resistance at 20°C of ambient temperature. Note: Resistance at 20°C of ambient temperature.
