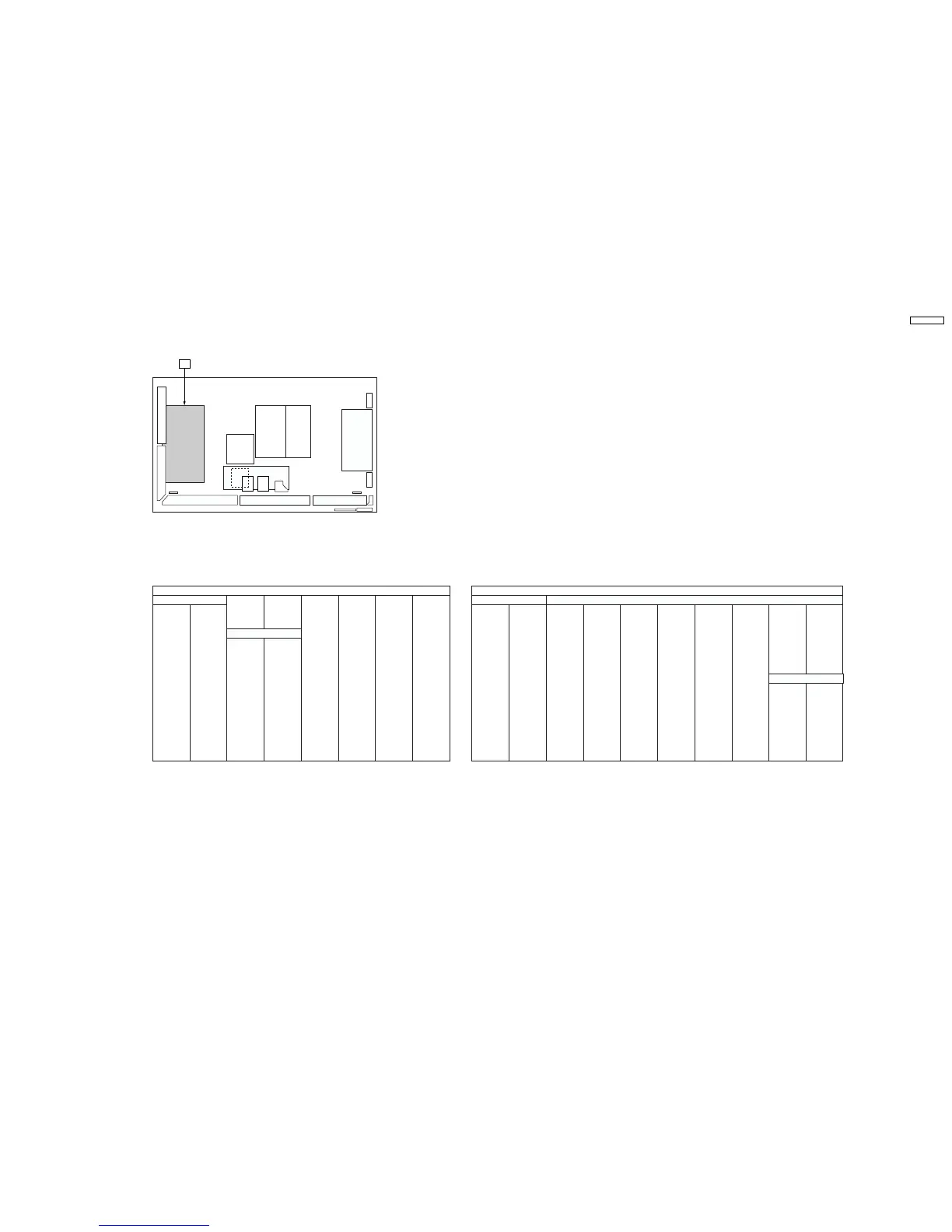

SC-BOARD PARTS LOCATION
TH-58PH10UK
SC-BOARD PARTS LOCATION
Parts Location
SC-BOARD (COMPONENT SIDE)
IC
TRANSISTOR
IC6471 B-4
IC6472 A-4
IC6481 I-4
IC6500 I-4
IC6501 F-3
IC6521 E-2
IC6561 A-1
IC6562 C-1
IC6581 D-1
IC6671 B-4
IC6721 A-5
IC6722 A-5
IC6724 A-5
IC6725 A-5
IC6752 C-4
IC6771 B-4
IC6772 C-5
IC6773 B-4
IC6774 B-3
IC6791 A-3
IC6801 A-2
IC6802 B-4
IC6803 A-2
IC6821 B-3
IC6841 A-4
IC6861 A-5
IC6871 B-4
IC6881 I-4
Q6401 G-4
Q6402 G-4
Q6403 G-4
Q6404 G-4
Q6405 H-4
Q6406 H-4
Q6421 D-4
Q6422 D-4
Q6423 D-4
Q6424 E-4
Q6425 E-5
Q6426 E-6
Q6441 F-2
Q6442 F-2
Q6443 F-2
Q6444 G-2
Q6445 G-2
Q6451 E-2
Q6452 E-2
Q6453 D-2
Q6454 D-2
Q6500 I-4
Q6501 F-4
Q6502 F-4
Q6503 G-4
Q6504 G-4
Q6521 E-4
Q6522 E-4
Q6523 E-4
Q6524 E-4
Q6531 F-2
Q6532 F-2
Q6533 G-2
Q6534 G-2
Q6551 E-2
Q6552 E-2
Q6561 H-4
Q6562 H-4
Q6571 H-5
Q6572 H-5
Q6573 H-4
Q6574 H-4
Q6581 E-1
Q6601 C-4
Q6602 C-4
Q6603 C-4
Q6621 F-4
Q6622 F-4
Q6623 F-4
Q6624 F-4
Q6625 F-4
Q6626 G-4
Q6627 G-4
Q6641 D-5
Q6642 D-5
Q6643 D-5
Q6644 E-5
Q6645 E-5
Q6646 E-5
Q6647 E-5
Q6648 F-5
Q6649 F-5
Q6651 F-5
Q6652 F-5
Q6653 G-5
Q6654 G-5
Q6655 G-5
Q6656 G-5
Q6661 B-3
Q6662 C-4
Q6665 B-4
Q6671 B-5
Q6672 B-4
Q6673 B-4
Q6674 B-4
Q6679 B-4
Q6680 B-4
Q6690 B-5
Q6742 A-5
Q6743 B-5
Q6762 D-4
Q6781 D-5
Q6782 C-5
Q6791 B-4
Q6801 A-2
Q6803 A-2
Q6805 B-5
Q6806 B-5
Q6821 C-4
Q6822 C-4
Q6824 B-4
Q6841 A-3
Q6842 A-4
Q6881 I-5
Q6882 H-5
Q6883 I-4
Parts Location
SC-BOARD (FOIL SIDE)
TRANSISTOR
TP
TP1 A-1
TP2 A-1
TP4 A-1
TP5 A-1
TP6 B-1
TP7 B-1
TP8 B-1
TP9 B-1
TP10 I-2
TP11 H-2
TP12 I-1
TP13 G-1
TP14 H-2
TP15 H-2
TP16 H-2
TP17 H-2
TP18 H-2
TP19 H-2
TP20 I-2
TP21 H-1
TP22 H-2
TP23 H-2
TP24 H-2
TP25 H-2
TP26 H-2
TP27 I-2
TP28 I-1
TP29 F-1
TP30 D-1
TP31 A-2
TP32 I-5
TP33 G-5
TP34 D-5
TP35 A-5
TP36 H-2
TP37 H-2
TP38 H-2
TP39 H-2
TP40 C-5
TP41 C-5
TP42 C-5
TP43 C-5
TP45 C-5
TP46 H-5
TP47 H-5
TP48 G-5
TP49 G-5
TP50 G-5
TP51 I-2
TP52 H-2
TP53 H-4
TP64 G-4
TP036 B-5
TP042 I-5
TP043 I-5
TP044 B-5
TP045 B-5
TP046 D-5
TP047 D-5
TP048 E-5
TP049 E-5
TP050 F-5
TP051 G-5
TP052 H-5
TP053 H-5
TP062 D-5
TP063 F-5
TP065 A-5
TP066 B-5
TP067 A-4
TP068 B-5
TP069 A-4
Q6401 D-3
Q6402 C-3
Q6403 C-3
Q6404 C-3
Q6405 C-3
Q6406 B-3
Q6421 F-3
Q6422 F-3
Q6423 F-3
Q6424 E-3
Q6425 E-3
Q6426 E-3
Q6441 D-2
Q6442 D-2
Q6443 D-2
Q6444 C-2
Q6445 C-2
Q6451 E-2
Q6452 E-2
Q6453 F-2
Q6454 F-2
Q6661 H-3
Q6690 H-5
Q6801 I-2
Q6805 H-5
Q6806 H-5
Q6821 G-4
Q6822 G-4
Q6841 I-3
Q6842 I-3
Q6881 A-5
Q6882 B-5
Q6883 A-4
TP
TP15V G-1
TPSC1 B-5
TPSOS6 D-1
TPSOS7 C-1
TPVAD A-4
TPVBK H-5
TPVSCN A-4
TPVSET B-4
TPVSET2 B-4
TPVSUS I-2
