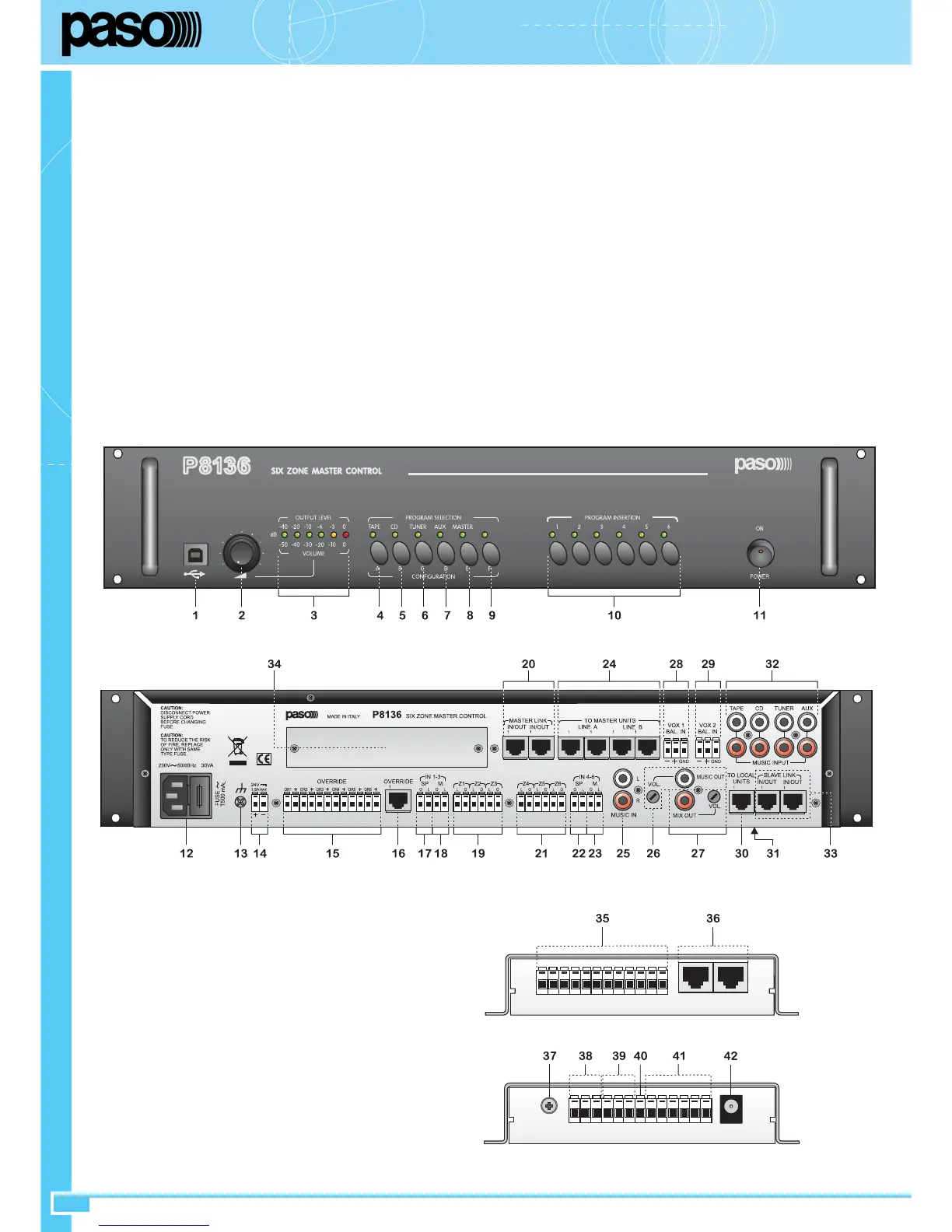

Scheda d’espansione I/O ACIO8136
(35) Uscita contatti relè.
(36) Connettori entrata/uscita al sistema.
(37) Controllo sensibilità ingresso audio.
(38) Ingresso audio bilanciato.
(39) Alimentazione di servizio con protezione.
(40) Negativo comune ingressi.
(41) Ingressi optoisolati.
(42) Presa per alimentazione locale della scheda.
1. RIFERIMENTI NUMERATI
Pannello di controllo
master P8136
(1) Connettore USB.
(2) Controllo volume.
(3) Indicatore livello di uscita VuMeter/Volume.
(4) Selezione ingresso musicale TAPE e relativa regolazione volume.
(5) Selezione ingresso musicale CD e relativa regolazione volume.
(6) Selezione ingresso musicale TUNER e relativa regolazione volume.
(7) Selezione ingresso musicale AUX e relativa regolazione volume.
(8) Selezione musicale dai master e relativa regolazione volume.
(9) Tasto di conferma scelta configurazione.
(10) Inserzione musica/programmazione nelle zone.
(11) Interruttore di rete con spia di accensione.
(12) Spina di rete con fusibile incorporato.
(13) Presa telaio.
(14) Morsetti per alimentazione esterna 24 Vcc.
(15) Morsettiera per uscita comandi override.
(16) Presa RJ45 per uscita comandi override.
(17) Morsettiera ingresso voce zone 1÷3.
(18) Morsettiera ingresso musica zone 1÷3.
(19) Morsettiera uscita zone 1÷3.
(20) Connessione tra master.
(21) Morsettiera uscita zone 4÷6.
(22) Morsettiera ingresso voce zone 4÷6.
(23) Morsettiera ingresso musica zone 4÷6.
(24) Connettori (Linea A e B) per collegamento alle Unità* Master.
(25) Ingressi sorgente musicale locale.
(26) Uscita musica (MUSIC OUT) e relativo controllo di volume.
(27) Uscita voce/musica (MIX OUT) e relativo controllo di volume.
(28) Ingresso bilanciato VOX 1.
(29) Ingresso bilanciato VOX 2.
(30) Connettore per collegamento alle Unità* Locali.
(31) Controllo livello chime (accessibile sul fondo dell’apparecchio).
(32) Ingressi musica (sorgenti preamplificate a livello linea).
(33) Connettori per il collegamento degli slave P8236.
(
34) Vano per scheda opzionale ACMG8136.
*
