Appendice
Utilizzare solo le uscite a tensione costante degli amplificatori (100, 70 o 50 V) e non quelle a impedenza costante (4, 8, 16 ohm): per il corretto
dimensionamento in potenza dell’impianto si rimanda ai manuali degli amplificatori stessi ed alle caratteristiche dei diffusori impiegati.

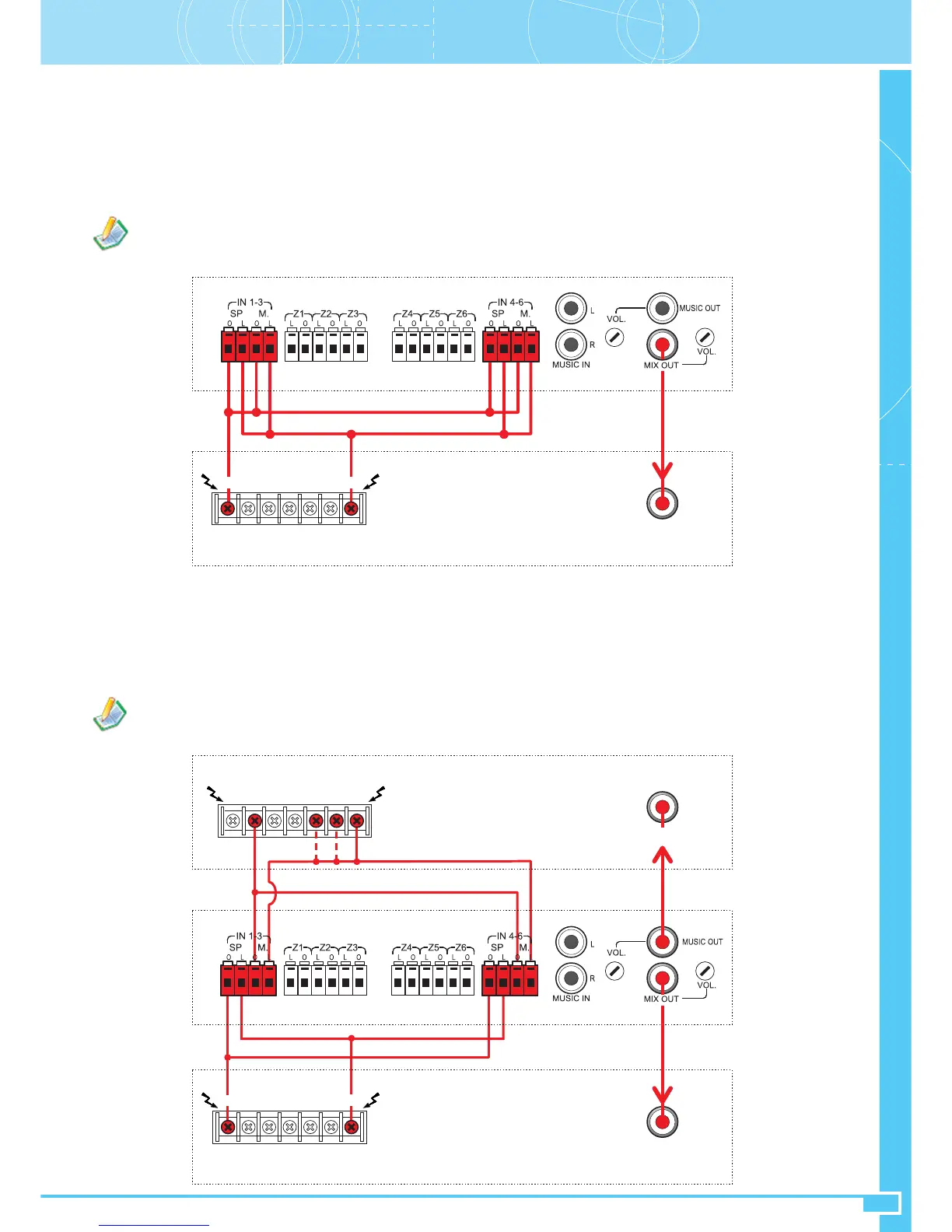

• Impianto con doppia amplificazione per i canali Voce e Musica separati (vedi par. 5.2)
Collegare la presa di uscita MIX OUT (27) all’ingresso di linea dell’amplificatore per segnale VOCE e la presa di uscita MUSIC OUT (26) all’ingresso
di linea dell’amplificatore per segnale MUSICA. L’uscita dell’amplificatore VOCE deve essere connessa in parallelo ai morsetti SP (17) e (22), mentre
quella dell’amplificatore MUSICA deve essere connessa in parallelo ai morsetti M. (18) e (23) come esemplificato in figura.
ATTENZIONE: Prestare sempre molta attenzione al rispetto delle polarità tra uscita amplificatore e morsettiere SP ed M: linea 0V dell’amplificatore su
morsetti 0 del pannello e linea 100V (oppure 70V o 50V) dell’amplificatore su morsetti L del pannello. In caso di errore potrebbe verificarsi una situazione
di cortocircuito all’uscita dell’amplificatore.
• Impianto con amplificazione a singolo canale voce/musica (vedi par. 5.1)
Collegare la presa di uscita MIX OUT (27) all’ingresso di linea dell’amplificatore; la presa di uscita MUSIC OUT (26) non è utilizzata.
L’uscita dell’amplificatore deve essere connessa in parallelo ai morsetti SP (17) e (22) ed ai morsetti M. (18) e (23), come esemplificato in figura;
se non è prevista la musica di sottofondo, è possibile tralasciare il collegamento ai morsetti M.
Amplificatore
VOCE/MUSICA
Pannello
P8136/P8236
100V70V50V8Ω0V0V0V
BOOSTER
INPUT
Cavo schermato
Shielded cable
100V70V50V8Ω0V0V
BOOSTER
INPUT
70V50V8Ω0V0V0V
BOOSTER
INPUT
100V
0V
Cavo schermato
Shielded cable
Cavo schermato
Shielded cable
Amplificatore
VOCE
Pannello
P8136/P8236
Amplificatore
MUSICA
Sezione BCollegamenti (2)
Utilizzare solo le uscite a tensione costante degli amplificatori (100, 70 o 50 V) e non quelle a impedenza costante (4, 8, 16 ohm): per il corretto
dimensionamento in potenza dell’impianto si rimanda ai manuali degli amplificatori stessi ed alle caratteristiche dei diffusori impiegati.
COLLEGAMENTO AMPLIFICATORI/DIFFUSORI
Per il collegamento a lato ingresso amplificatore riferirsi al relativo manuale, tenendo conto che il collegmento riporta segnali di tipo sbilanciato a livello
di linea.
