• Impianto con amplificazione dedicata per ciascuna zona (vedi par. 5.3)
Collegare la presa di uscita MIX OUT (27) ai morsetti SP (17) e (22) in parallelo.
Collegare la presa di uscita MUSIC OUT (26) ai morsetti M. (18) e (23) in parallelo.
Utilizzare cavi schermati rispettando le polarità dei segnali:
• Il segnale sul terminale L
• Lo schermo sul terminale 0
Dai morsetti di uscita zone (19) e (21) vengono prelevati i segnali da inviare agli ingressi degli amplificatori. Utilizzare cavi schermati rispettando le
polarità dei segnali:
• Il segnale sul terminale L
• Lo schermo sul terminale 0
Verso gli amplificatori di zona
• Diffusori e comandi override
Per i casi relativi ai par. 5.1 e 5.2, le linee diffusori sono connesse alle uscite di zona del pannello utilizzando le morsettiere Z1÷Z6 (19) e (21);
porre attenzione al collegamento della linea, rispettando le polarità 0 (0V) e L (100V, 70V o 50V) per mantenere la corretta fase dei diffusori; per il
collegamento riferirsi anche alle istruzioni specifiche dei diffusori impiegati. Per il caso relativo al par. 5.3, le linee diffusori sono connesse direttamente
alle uscite di potenza dei rispettivi amplificatori di zona.
Sulla morsettiera OVERRIDE (15), e replicati in parallelo sulla presa RJ45 (16), sono disponibili i comandi a 24Vcc per attivare i relè di by-pass
dei regolatori di volume per i diffusori. Tali comandi sono attivi per le rispettive zone soggette alle chiamate per consentire la diffusione dei messaggi
sempre al massimo livello. A titolo di esempio, nella figura sottostante è riportato lo schema di collegamento di un regolatore posto sulla Zona 1. Le
tensioni di uscita sono protette da fusibile ripristinabile, la portata massima di ciascuna delle 6 uscite è 100mA.

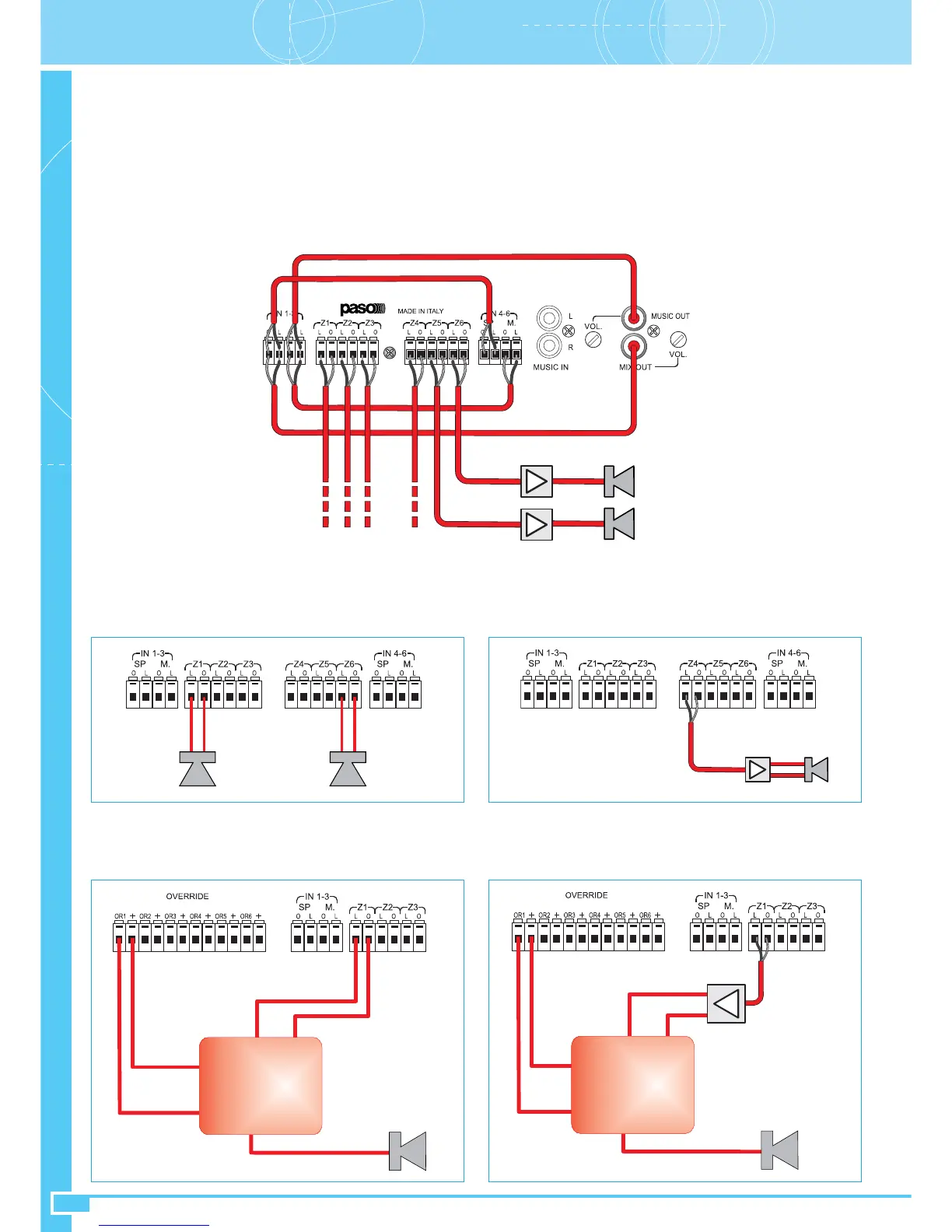

Sezione BCollegamenti (2)
OUT
OUT
BOOSTER
IN
IN
BOOSTER
100V
0V
100V
0V
Rif. par. 5.1/5.2 Rif. par. 5.3
Rif. par. 5.1/5.2 Rif. par. 5.3
+
-
100V 0V
IN
OUT
L 0V
24V
Relè
0V
Z1
IN
OUT
BOOSTER
+
-
100V 0V
IN
OUT
L 0V
24V
Relè
0V
Z1
IN
BOOSTER
0 V
100 V
