Appendice
Si sottolinea che la sequenza di collegamento è completamente svincolata dagli indirizzi tra i vari master e/o tra i vari slave della propria linea.
Nelle tabelle sono riportati i segnali e la piedinatura dei connettori.
Sezione BCollegamenti (5)
COLLEGAMENTI TRA MASTER E SLAVE
• Master/Slave

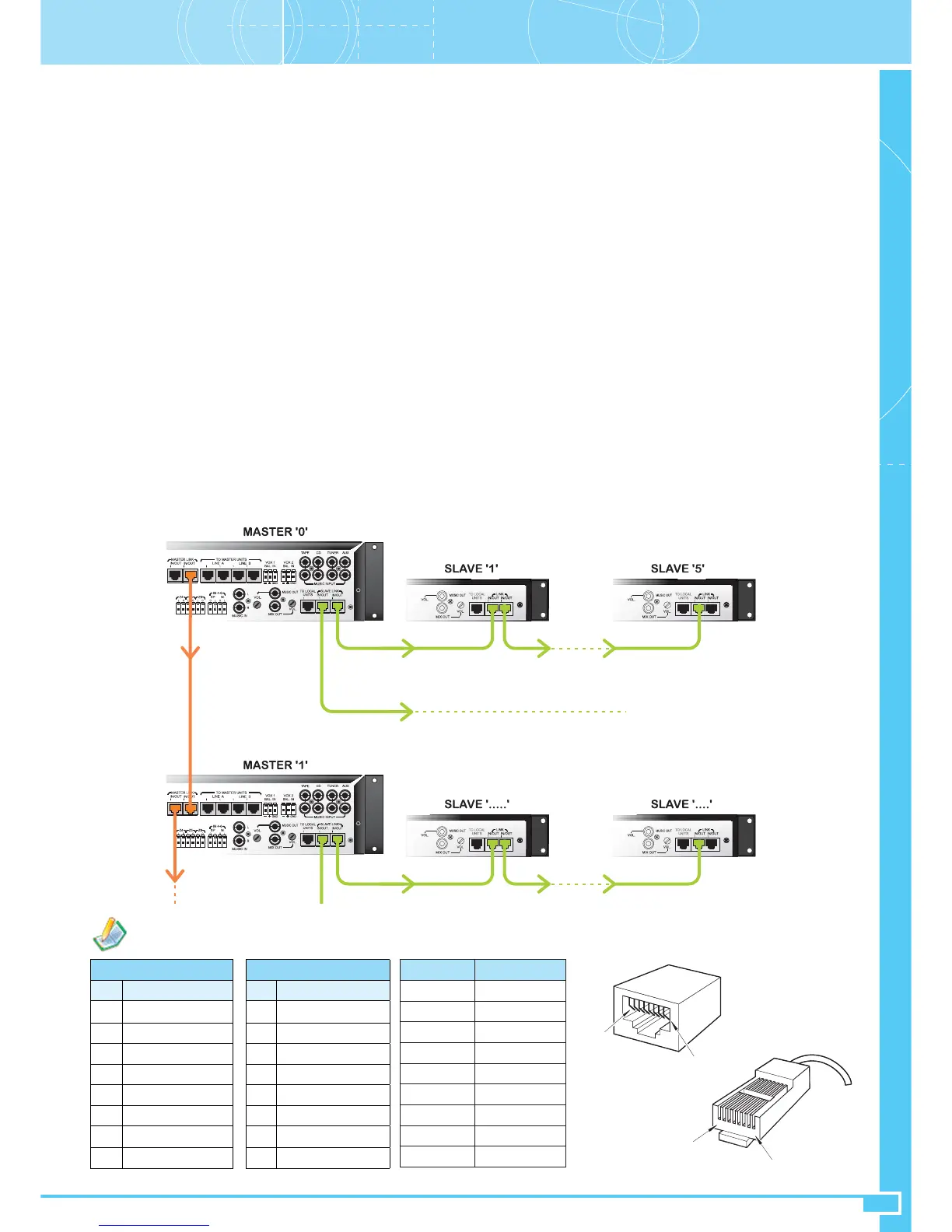

Il master P8136 e gli eventuali slave P8236 sono connessi tra loro per mezzo del collegamento SLAVE LINK IN/OUT (33); questo consente lo
scambio dei dati tra gli slave e mette in comune il segnale audio delle Unità Master connesse al P8136. SLAVE LINK (33) porta sia il segnale audio
delle postazioni master sia il segnale musicale della sorgente selezionata sul P8136. Nel caso di sistemi privi di unità slave P8236 il collegamento
SLAVE LINK (33) non è utilizzato. Il P8136, nella propria sezione slave, e il P8236 dispongono internamente di un ponticello dedicato all’impostazione
del carico di fine linea per la connessione SLAVE LINK, in dipendenza del numero di linee collegate alle 2 prese IN/OUT ovvero della propria posizione
sulla sequenza di collegamento dei vari slave. La regolazione è necessaria soprattutto nei casi di collegamento su lunghe distanze (da circa 200-300m
in poi).
CN106 – CHIUSO – Collegamento alla propria presa SLAVE LINK di n. 1 linea (default per P8136)
CN106 – APERTO – Collegamento alla propria presa SLAVE LINK di n. 2 linee (default per P8236)
• Master/Master
I vari master P8136 sono connessi tra loro per mezzo del collegamento MASTER LINK IN/OUT (20); questo consente lo scambio dei dati tra i vari
master e permette alle Unità Master di poter chiamare qualunque zona disponibile sull’intero sistema. MASTER LINK (20) porta sia il segnale audio
delle postazioni master sia il segnale musicale della sorgente selezionata sul P8136. Nel caso di sistemi costituiti da un solo P8136 il collegamento
MASTER LINK (20) non è utilizzato. Il P8136 dispone internamente di 1 ponticello dedicato all’impostazione del carico di fine linea per la connessione
MASTER LINK, in dipendenza del numero di linee collegate alle 2 prese IN/OUT ovvero della propria posizione sulla sequenza di collegamento dei
vari master. La regolazione è necessaria soprattutto nei casi di collegamento su lunghe distanze (da circa 200-300m in poi).
CN306 – CHIUSO – Collegamento alla propria presa MASTER LINK di n. 1 P8136 (master capolinea)
CN306 – APERTO – Collegamento alla propria presa MASTER LINK di n. 2 P8136 (impostazione di default)
* = non collegato
Pin IN/OUT
Schermo GND
1 Audio +
2 Audio -
3 GND
4 n.c.*
5 n.c.*
6 +Vcc
7 Seriale +
8 Seriale -
T568A STANDARD T568B STANDARD
Pin Colore Pin Colore
1 bianco/verde 1 bianco/arancio
2 verde 2 arancio
3 bianco/arancio 3 bianco/verde
4 blu 4 blu
5 bianco/blu 5 bianco/blu
6 arancio 6 verde
7 bianco/marrone 7 bianco/marrone
8 marrone 8 marrone
8765
4
321
Pin 8
Pin 1
1234
5
678
Pin 1
Pin 8
• Sizing
- N° massimo di P8236 collegabili ad un P8136 attraverso la linea SLAVE LINK (33): 5
- N° massimo di P8136 collegabili in un sistema attraverso la linea MASTER LINK (20): 6
- Lunghezza massima della linea di collegamento tra il P8136 e l’ultimo P8236 collegato sulla propria linea SLAVE LINK (33): 1 km (se i P8236
vengono distribuiti sulle 2 linee, il dato è riferito alla somma delle lunghezze delle 2 linee)
- Lunghezza massima della linea MASTER LINK (20) di collegamento tra il primo P8136 e l’ultimo P8136: 1 km
