20
Appendice Sezione AImpostazioni e regolazioni
•
= ponticello inserito
–
= ponticello non inserito
Modalità master/slave
Il ponticello –S/M (J2) seleziona il
modo di funzionamento della scheda
in dipendenza della sua connessione
come Unità Master (M) od Unità
Slave (S):
Modalità -S/M
P8136 •
P8236 -
•
Indirizzo
I tre ponticelli ADDR2-ADDR0 (J1)
definiscono l’indirizzo della scheda;
l’indirizzo deve essere compreso tra
1 e 6. In tabella la selezione degli
indirizzi:
•
ID ADDR2 ADDR1 ADDR0
1
--•
2
- • -
3
- ••
4
• --
5
• - •
6
••-
5.1 Impostazioni generali per ACIO8136
Master
e
Slave
Le impostazioni della scheda ACIO8136 sono effettuate tramite ponticelli interni, accessibili dopo aver rimosso le quattro viti di fissaggio laterali e il
coperchio superiore..

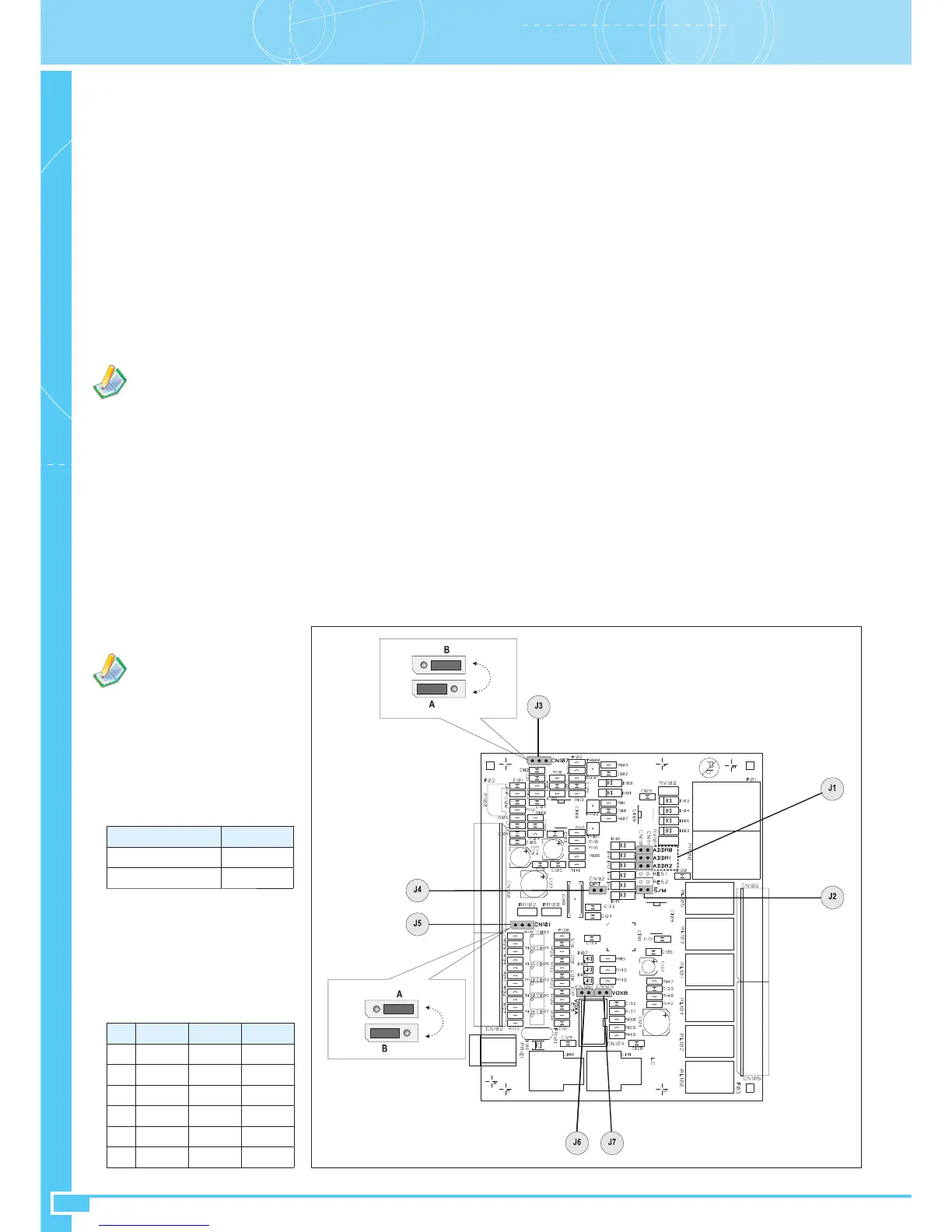

Fig. B15
5. SCHEDA D’ESPANSIONE ACIO8136
Scheda di espansione opzionale ACIO8136, per interfacciare il sistema con periferiche esterne, che dispone di:
• n. 6 contatti di ingresso optoisolati.
• n. 6 contatti di uscita a relè.
• n. 1 ingresso audio di linea bilanciato con regolazione di livello.
A seconda della modalità desiderata e della linea di collegamento utilizzata, la scheda può funzionare come:
• Unità
Master
, collegata a TO MASTER UNITS (24) del pannello P8136 – (modalità
master
).
• Unità
Locale
, collegata a TO LOCAL UNITS (30) dei pannelli Slave Capogruppo – (modalità
slave
).
La scheda ACIO8136 in modalità
Master
, opera secondo la programmazione effettuata tramite il software di sistema P8136 Manager.
Per ogni contatto di ingresso possono essere definiti:
• la priorità
• lo stato di riposo
• l’emissione del segnale presente al proprio ingresso audio o la riproduzione di un messaggio preregistrato sulle zone configurate (è possibile
intervenire su qualunque zona dell’intero sistema)
• l’attivazione degli eventi di uscita (è possibile agire sui contatti di uscita di qualunque scheda dell’intero sistema).
Per l’emissione del messaggio preregistrato è necessaria la scheda opzionale ACMG816. Tramite il softaware di configurazione è possibile
impostare lo stato di riposo di ogni contatto di uscita.
La scheda ACIO8136 in modalità
Locale
opera secondo quanto previsto in fase di installazione, tramite le impostazioni dei jumper interni alla
scheda stessa. Prima di procedere al collegamento si devono controllare le ‘
Impostazioni ACIO8136 generali
’ descritte in seguito e le specifiche
‘
Impostazioni ACIO8136 Locali’
riportate successivamente.
Attenzione: le schede ACIO8136 collegate in modalità
slave
hanno priorità fissa pari a 5.
Prima di procedere al collegamento si devono controllare le Impostazioni ACIO8136 Generali descritte in seguito.
