Dimensionamento
• N° max di unità collegabili all’ingresso TO LOCAL UNITS: 16 (delle quali max. n. 6 ACIO8136).
• N° max di unità collegabili all’ingresso TO MASTER UNITS: 16 (delle quali max. n. 6 ACIO8136).
• Lunghezza massima della linea di collegamento tra P8136/P8236 e l’ultima Unità Locale: 1 km.
• Lunghezza massima della linea A di collegamento tra P8136 e l’ultima Unità Master: 1 km (se le unità vengono distribuite sulle 2 linee A, il dato
è riferito alla somma delle lunghezze delle 2 linee).
• Lunghezza massima della linea B di collegamento tra P8136 e l’ultima Unità Master: 1 km (se le unità vengono distribuite sulle 2 linee B, il dato
è riferito alla somma delle lunghezze delle 2 linee).
Si sottolinea che la sequenza di collegamento è completamente svincolata dagli indirizzi delle postazioni e/o delle schede. Nelle tabelle sono riportati i
segnali e la piedinatura dei connettori.
Pin IN/OUT
Schermo GND
1 Audio +
2 Audio -
3 GND
4 n.c.*
5 n.c.*
6 +Vcc
7 Seriale +
8 Seriale -
* = non collegato
T568A STANDARD T568B STANDARD
Pin Colore Pin Colore
1 bianco/verde 1 bianco/arancio
2 verde 2 arancio
3 bianco/arancio 3 bianco/verde
4 blu 4 blu
5 bianco/blu 5 bianco/blu
6 arancio 6 verde
7 bianco/marrone 7 bianco/marrone
8 marrone 8 marrone
La chiamata effettuata da una Unità Locale viene sempre interrotta da eventuali chiamate provenienti da una Unità Master.
Sezione BCollegamenti (3)(4)
+
-
TO LOCAL UNITS (30)
TO MASTER UNITS (24)
ACIO8136
Unità
LOCALI
Unità
MASTER
LINEA A
ACIO8136
LINEA B

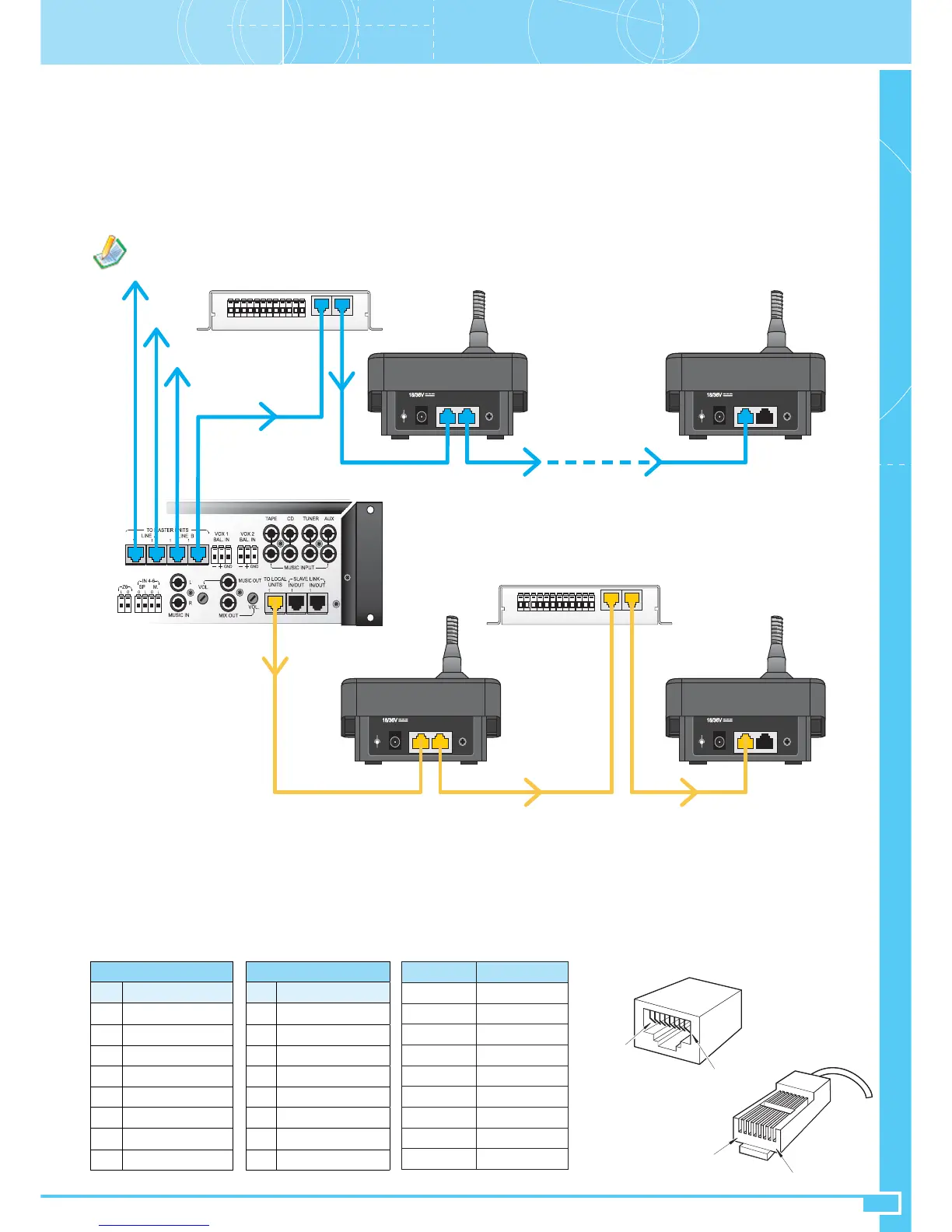

COLLEGAMENTO POSTAZIONI MICROFONICHE E SCHEDE ACIO8136
• Unità
Master
Le postazioni microfoniche e le schede ACIO8136 sono connesse tra loro in cascata con cavo CAT.5 SF/UTP sull’ingresso TO MASTER UNITS (24).
Questo ingresso è costituito da 2 coppie di prese A-B nelle quali è possibile collegare fino a un massimo di 4 linee per un totale di 16 Unità
Master
.
• Unità
Locali
Le postazioni microfoniche e le schede ACIO8136 sono connesse tra loro in cascata con cavo CAT.5 SF/UTP sull’ingresso TO LOCAL UNITS (30).
Questo ingresso è costituito da 1 singola presa nella quale è possibile collegare fino a un massimo di 16 Unità Locali.
