Per Impostazioni e Regolazioni vedi Appendice sez. A.
• Interruzione segnale musicale da connessione SLAVE LINK (33)

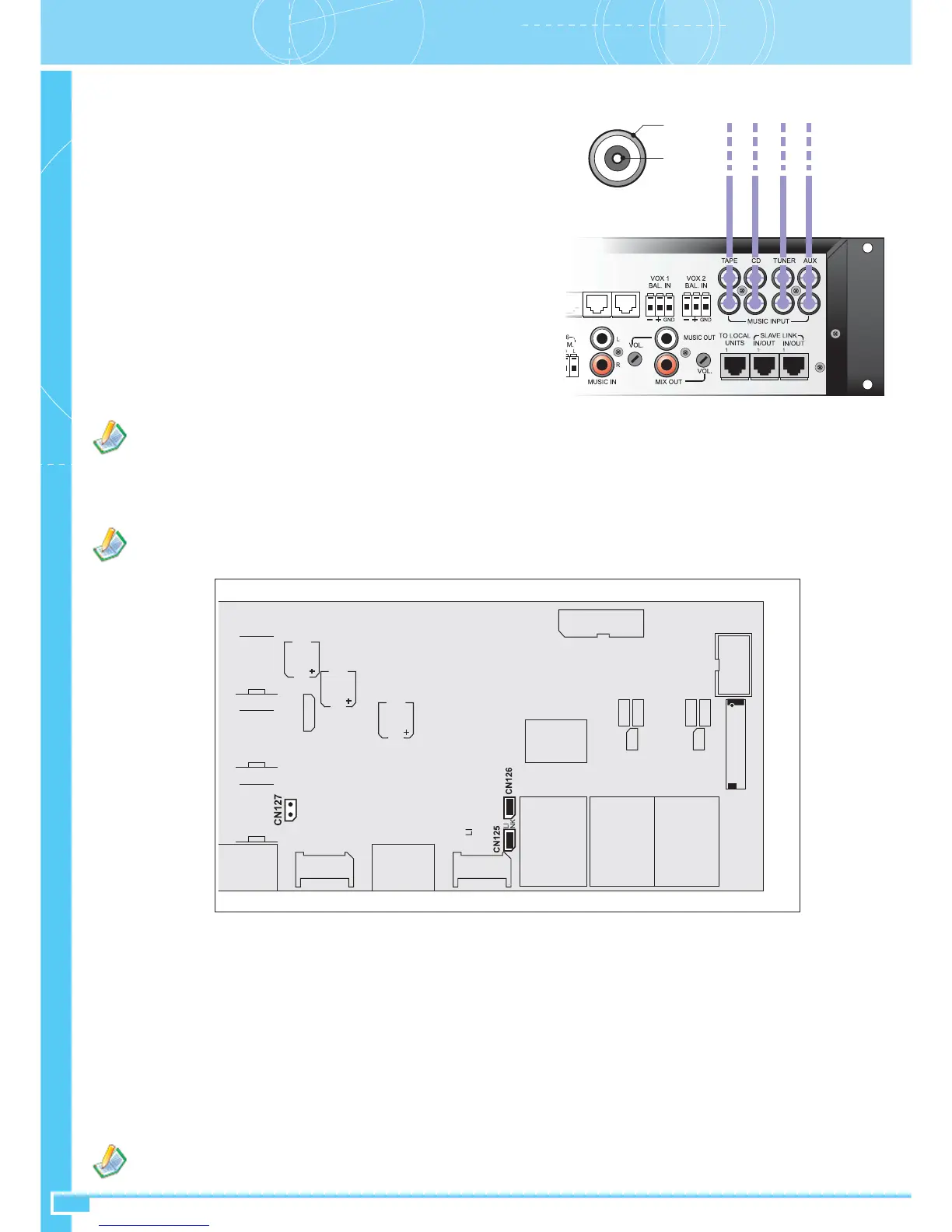

Nel caso in cui, su uno slave, si voglia disporre di sola musica locale in luogo di quella selezionata dal master o disponibile sulla connessione LINK, è
necessario rimuovere il ponticello CN127 all’interno dell’apparecchio. La modifica interessa soltanto lo slave in oggetto, e non interferisce sul segnale
trasmesso verso gli slave successivi.
Sull’ingresso MUSIC IN è necessario entrare con un segnale a livello linea massimo di 0 dB e non è possibile regolare il volume verso gli altri
slave. Tale volume è impostabile localmente dal trimmer VOL dell’uscita utilizzata.
Per il collegamento della sorgente VOX è necessario utilizzare cavi con schermatura idonea per segnali audio a livello linea.
Sezione BCollegamenti (1)
COLLEGAMENTO DELLE SORGENTI MUSICALI
Le sorgenti musicali devono essere connesse agli ingressi TAPE, CD, TUNER, e AUX
(32); i tasti frontali PROGRAM SELECTION (4-5-6-7-8) permettono di selezionare
una delle quattro sorgenti collegate o il segnale musicale proveniente da un altro master
P8136 attraverso le prese MASTER LINK IN/OUT (20): è possibile regolare il volume di
ingresso di ciascuna sorgente per bilanciarne i livelli e regolare il volume generale del canale
musicale selezionato. Il segnale musicale sarà presente alle uscite dello slave MUSIC OUT
(26) o MIX OUT (27), in base alla modalità di funzionamento impostata DUAL o SINGLE,
compreso, in miscelazione, l’eventuale segnale presente all’ingresso MUSIC IN (25).
Nel caso non si utilizzi il canale musica proveniente dal selettore del master, è possibile
utilizzare una sorgente locale connessa direttamente all’ingresso MUSIC IN (25).
Il segnale musicale disponibile in uscita viene anche distribuito a tutti gli slave connessi,
attraverso la presa SLAVE LINK (33).
Abilitando l’uscita musica su master remoto, sarà possibile inviare il programma selezionato
verso altri P8136 del sistema attraverso le prese MASTER LINK IN/OUT (20), questa
uscita non è influenzata dalla regolazione del volume generale.
ATTENZIONE: in un sistema con più master interconnessi è opportuno che
non più di un P8136 veicoli sulla linea MASTER LINK il segnale della sorgente
musicale selezionata. In modo da renderlo disponibile per i master remoti.
COLLEGAMENTO DELLE SORGENTI AGLI INGRESSI VOX
I due ingressi a morsetti sfilabili VOX1 (28) e VOX2 (29) permettono il collegamento di sorgenti bilanciate o sbilanciate a livello linea, per la diffusione
automatica del segnale presente in ingresso senza ulteriori comandi di attivazione, rendendo agevole l’applicazione con sistemi esterni tipo riproduttori
di messaggi automatici, generatori di toni di allarme, centralini telefonici con uscite audio predisposte per le chiamate PA, ecc...
Appena l’ingresso rileva un segnale di livello superiore alla soglia impostata, viene impegnato il canale VOCE (SPEECH) per la diffusione del segnale
stesso sulle zone impostate in fase di programmazione.
Un opportuno circuito di GATE, permette di regolare la soglia di intervento al fine di eliminare gli effetti dell’eventuale rumore di fondo.
Per ciascun ingresso VOX è possibile impostare: (riferirsi al SW di configurazione P8136 Manager)
- Il volume di ingresso (regolabile anche tramite comandi manuali vedi Appendice Sez. A)
- La sensibilità della soglia di intervento (regolabile anche tramite comandi manuali vedi App. Sez. A)
- La priorità (impostazione di default: VOX1=5, VOX2=2)
- Qualunque configurazione delle zone di diffusione (impostazione di default: tutte le zone del master )
- Una configurazione di eventi di uscita (necessita scheda opzionale contatti I/O ACIO8136)
