38Connexions E/S 38
4. Les bornes E/S sont au centre du compartiment
decâblage,commeillustréàlaFigure9.
Les connexions d’Entrée numérique (I1 et I2)
servent à commander l’appareil selon l’état d’un
dispositif extérieur, comme un capteur de débit ou
d’humidité, un alternateur, etc.. Programmation
nécessaire pour activer une de ces fonctions (voir
Tableau 5).
Le Relais de sortie (O1) sert à contrôler un dispositif
extérieur selon que le PID fait Tourner la pompe ou
en Défaut. Programmation nécessaire pour activer
une de ces fonctions (voir Tableau 5).
Installation des câbles
Trois entrées défonçables de ½ po sont prévues
en bas du coffret pour les fils E/S. Ouvrir l’entrée
défonçable de ½po et faire passer les fils à travers.
Utiliser une bride de cordon pour empêcher le fil
de frotter et de causer un court-circuit.
REMARQUE Ne jamais faire passer un fil E/S basse
tension par le même trou que les fils d’entrée 230
Vou les fils du moteur.
Pour brancher les fils extérieurs aux bornes:
1. Dénuder ½ pouce de fil
2. Pousser la borne à ressort vers le haut avec l’ongle
ou un tournevis plat
3. Insérer les fils par en bas
4.Relâcherlaborneàressort
Exemples de connexions

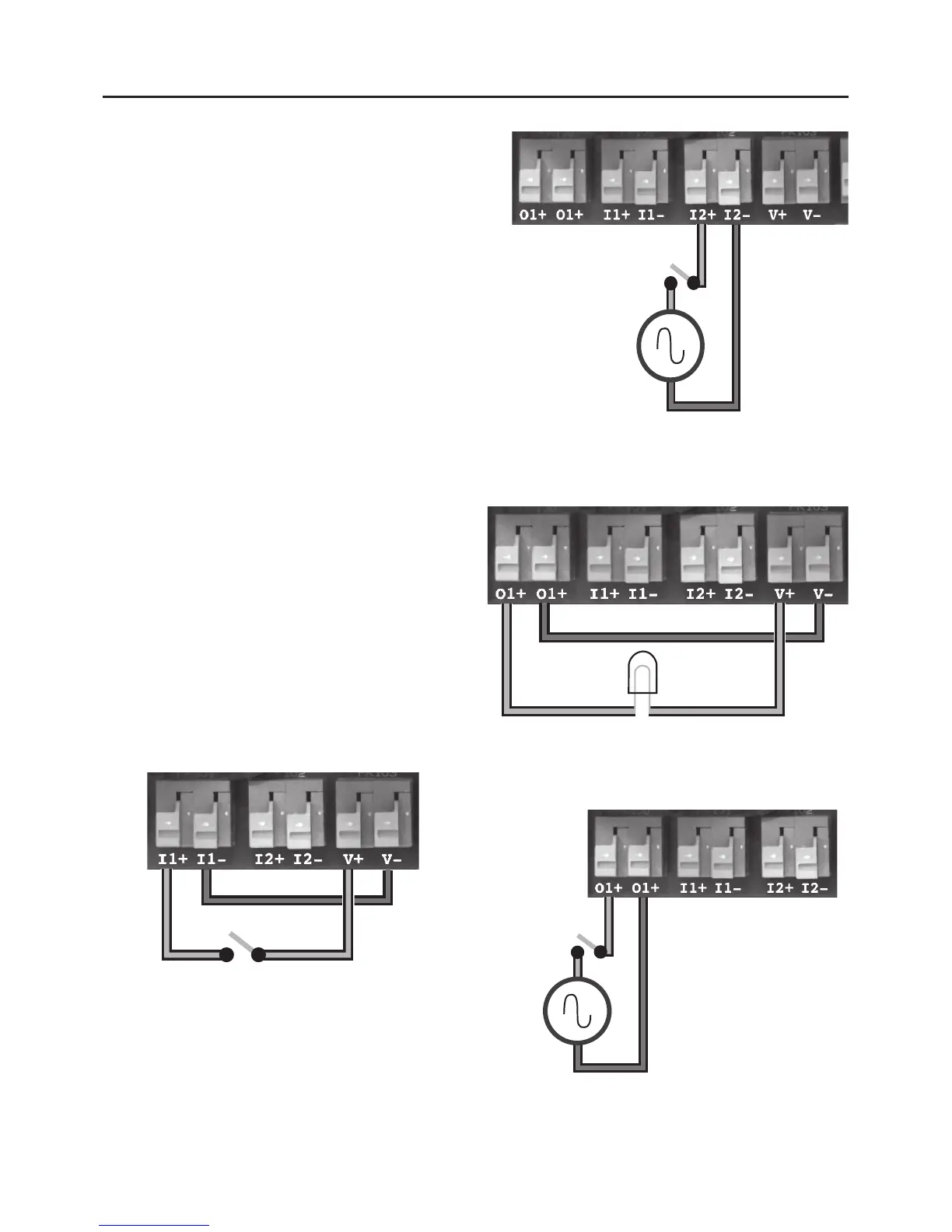

Les figures 15 à 18 montrent différents schémas de
connexion pour les applications types. Le tableau
6 décrit chaque borne E/S, avec son utilisation et sa
valeur nominale.
6540 0412
Figure 15 - Exemple d’entrée avec alimentation 24
volts interne
6542 0412
Figure 17 - Exemple de relais de sortie avec
alimentation 24 volts interne
6956-0115
115 VAC
or
230 VAC
+
-
Figure 16 - Exemple d’entrée externe avec
alimentation externe
6541 0412
115 V C.A.
ou
230 V C.A.
+
-
Figure 18 - Exemple de relais de sortie avec
alimentation externe
115 VAC
ou
230 VAC
