Pentair intellidrive pid20 User Manual

33
3. Vidange de puits (si nécessaire):
Diriger le refoulement de la pompe dans un endroit
non relié au système et appuyer sur Pump Out. La
pompe tourne à 45 Hz.
Régler la fréquence si nécessaire:
A. Appuyer sur ENTER
 B.Changerlavaleurdefréquence
REMARQUE Les pompes de surface doivent
tourner à 60 Hz pour cette étape (jusqu’à l’amorçage).
Régler ensuite la fréquence si nécessaire.
C. Appuyer de nouveau sur ENTER.
Faire fonctionner l’appareil dans ce mode jusqu’à ce
que l’eau soit claire, puis appuyer sur la touche
STOP pour arrêter le PID.
R isque d’explosion . La vitesse de la
pompe est constante en mode Pumpout (vidange par
pompage), ce qui peut occasionner une pression très
élevée si l’écoulement est restreint.
4. Vérifier l’installation: S’assurer que le système a une
soupape de décharge et un réservoir sous pression de taille
appropriée.
Vérifier que la précharge du réservoir est correcte.
Voir le tableau 6.
Vérifier que le refoulement de la pompe est connecté au
système.
5. Démarrage du système:
A. Ouvrir les robinets aux extrémités des conduites pour
que l’air sorte pendant la mise sous pression.
B. AppuyersurAuto Start;fermerlesrobinetsdes
conduites une fois l’air sorti.
C. Le système passe en Fonctionnement sous pression
constante dès que le transducteur enregistre le
paramètre de Sensibilité de fonctionnement à sec
(valeur par défaut = 10lb/po²). Si la pression du
système n’atteint pas cette pression en moins de 3
minutes, le PID s’arrête. Appuyer de nouveau sur
Auto Start pour redémarrer le remplissage des tuyaux.
Si un délai plus long d’amorçage ou de remplissage
est nécessaire, régler le paramètre Temps de
remplissage. Voir le tableau 5.
Modification de la valeur d’un paramètre
CetteprocédurefonctionneavecN’IMPORTEQUELparamètre.
A.AppuyersurlatoucheMAINMENU.
B.Suivrelaséquencedetouchesdelafigure12:
Pour se souvenir facilement de cette procédure:
• AppuyersurENTER pour mettre une valeur en surbrillance
• Utiliserlesflèchespourchangerlavaleur
• AppuyerdenouveausurENTERpourl’enregistrer
• Silanouvellevaleurn’estpasenregistrée,toutchangement
d’écran entraînera la perte de la nouvelle valeur.
Le tableau 5 contient les commandes et paramètres
disponibles pour le PENTEK INTELLIDRIVE.
Démarrage initial 33
6567 0512
Utiliser les flèches pour
trouver le paramètre
Utiliser les flèches
pour changer la valeur
Appuyer sur Enter
pour sauvegarder
Appuyer sur Enter

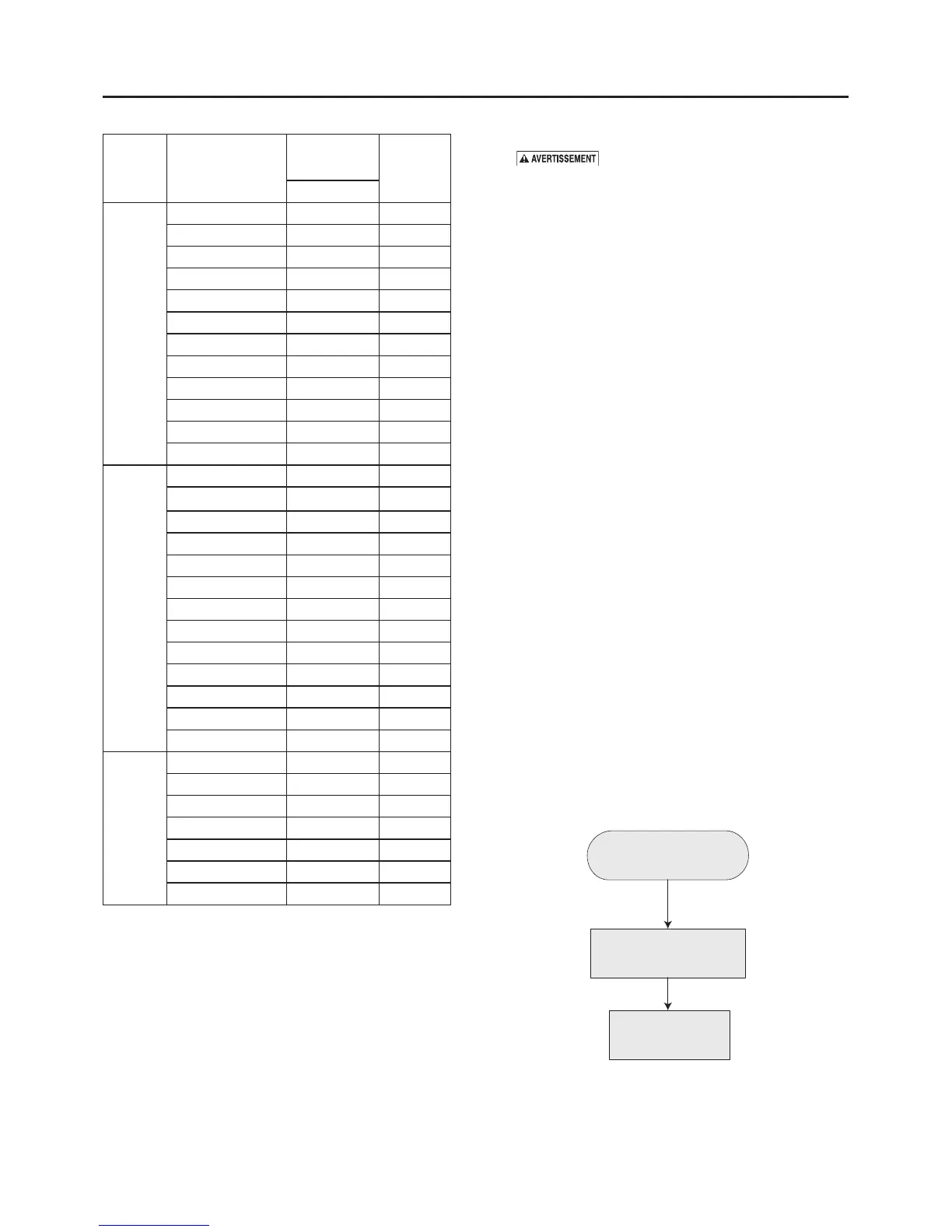

Figure 12 - Modification de la valeur d’un paramètre.
Tableau 4 - Intensité de facteur de surcharge des moteurs Pentek
Moteur
Type
Numéro de pièce
PENTEK
Puissance en
230V
Intensité de
facteur de
surcharge
HP
2 fils
P42B0005A2-01 1/2 4,7
P42B0007A2-01 3/4 6,2
P42B0010A2-01 1 8,1
P42B0015A2-01 1-1/2 10,4
P42B0005A2-02 1/2 5,1
P42B0007A2-02 3/4 6,1
P42B0010A2-02 1 8,0
P42B0015A2-02 1 1/2 10,6
P42B0005A2 1/2 4,7
P42B0007A2 3/4 6,4
P42B0010A2 1 9,1
P42B0015A2 1-1/2 11,0
CS/CR
3 fils
P43B0005A2-01 1/2 4,8
P43B0007A2-01 3/4 6,0
P43B0010A2-01 1 7,3
P43B0015A2-01 1-1/2 10,9
P43B0005A2-02 1/2 4,5
P43B0007A2-02 3/4 5,7
P43B0010A2-02 1 6,8
P43B0015A2-02 1 1/2 10,7
P43B0005A2 1/2 4,9
P43B0007A2 3/4 6,3
P43B0010A2 1 7,2
P43B0015A2 1-1/2 11,1
P43B0020A2 2 12,2
Triphasé
P43B0005A3 1/2 2,9
P43B0007A3 3/4 3,9
P43B0010A3 1 4,7
P43B0015A3 1-1/2 6,1
P43B0020A3 2 7,6
P43B0030A3 3 10,1
P43B0050A3 5 17,5
