49Descripción 49
Transductor
El PENTEK INTELLIDRIVE utiliza un transductor
de presión de 4-20mA, 0-100 PSI para controlar
la velocidad del motor (se puede cambiar la
configuracióndelMecanismoparausarun
transductor de un máximo de 300 PSI).
El transductor (consulte la Figura 1) detecta
presión en la tubería y la convierte en una señal
eléctrica.ElMecanismodetectayprocesalaseñal
en el Regulador PID (Proporcional, Integración,
Derivado).
Cuando se opera en el modo AUTOSTART, el
Mecanismoaumentaydisminuyelavelocidad
delmotordelabombasegúnsenecesitepara
mantener una presión constante en el sistema de
tuberías.
Teclado
EltecladoprogramaelMecanismo,monitoreael
estado de la bomba y exhibe las fallas si ocurren.
Cadabotóntieneunafunciónúnica,comose
describe en la Figura 2. La pantalla LCD exhibe
un texto con el estado del funcionamiento del
Mecanismo.OtrosdiodosemisoresdeluzLEDse
iluminan para indicar que ciertos botones están
oprimidos o que ocurren ciertos eventos.
Ventilador
ElMecanismoutilizaunventiladorinterno
regulado termostáticamente que funciona
automáticamente cuando es necesario enfriar los
componentesdelMecanismo.

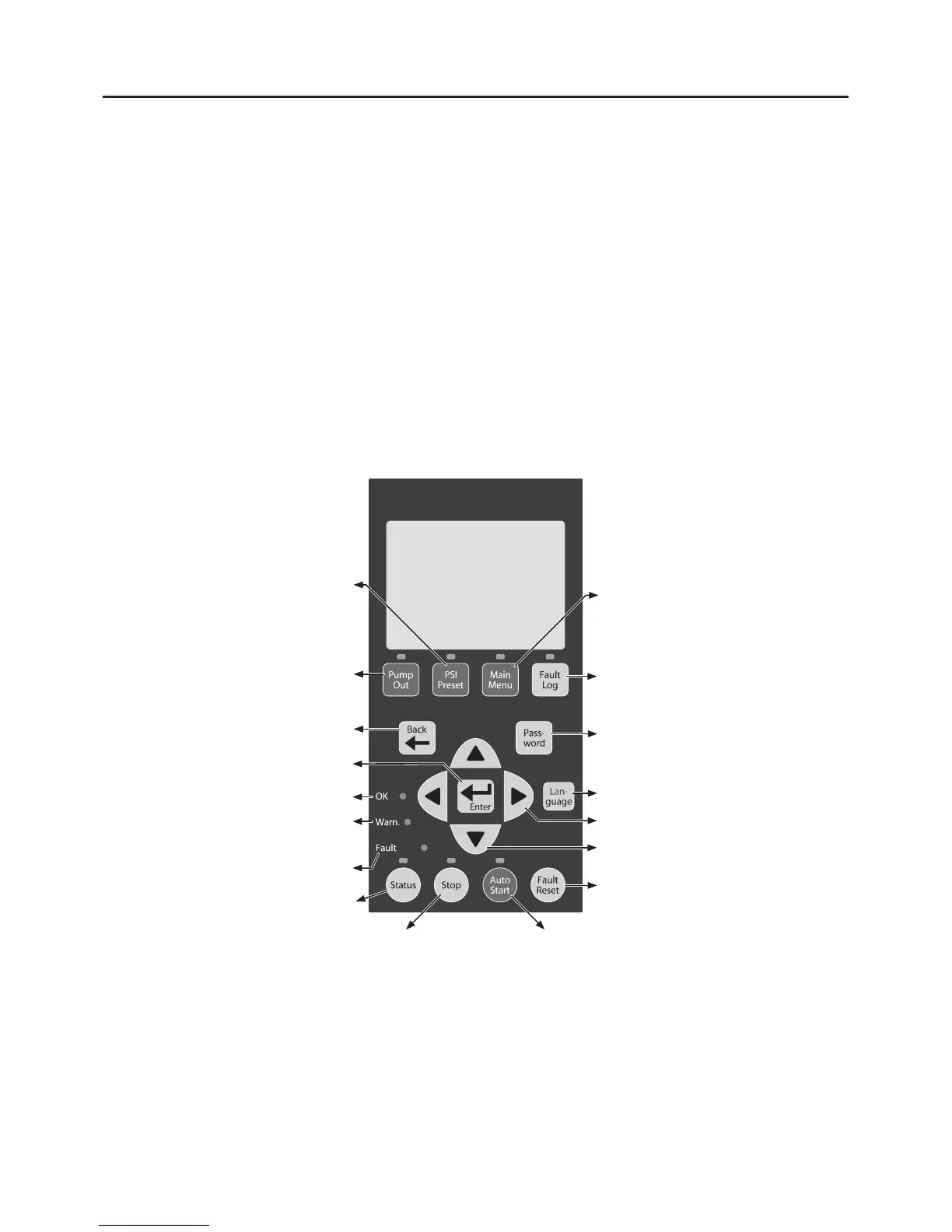

Figura 2 - Funciones del teclado PENTEK INTELLIDRIVE
6007 0412
Detiene el
motor.
ElsuministrodeenergíaalMecanismode
Accionamiento está activado (ON)
Ha ocurrido una falla.
Seleccionalospuntosdelmenúyconfirma
los cambios de valores numéricos.
Exhibe el estado de operación actual del
Mecanismoycambialosparámetrosde
visualización.
Cambia la visualización a la
pantalla anterior.
ElMecanismoestáenelModode
Advertencia(TPM);consultelasección
de Localización de Fallas.
Cambia el punto de referencia de
presión interna de 15 PSI al máximo del
transductor -3 PSI (por defecto es 60 PSI).
ActivaelMecanismoa45Hz(sin
regulador de presión) para permitir que el
instalador bombee el agua fuera del pozo.
La flecha arriba y la flecha abajo se desplazan
porlosmenúsycambianlosvaloresnuméricos.
Alterna entre inglés, español y francés
(inglés por defecto).
Reajusta la falla que detuvo al
Mecanismo/bomba.
Con el código, bloquea y desbloquea las
teclas protegidas por contraseña.
Las flechas izquierda y derecha mueven
el cursor.
Muestralasúltimas15fallas.
Verifica el llenado de la tubería y luego
enciende la bomba en modo de presión
constante.
Visualiza y cambia parámetros.
