51Instalación 51
Montaje del Mecanismo de Accionamiento
ParamontarelMecanismocomoseilustraenlaFigura6,siga
este procedimiento:
1. Primero, saque la cubierta empujando hacia atrás y
sacando el tornillo en la parte inferior de la cubierta
delantera.
2. Empuje la placa posterior con los dedos pulgares
mientras jala de la cubierta hacia usted con los dedos
índice, creando un espacio. Consulte las Figuras 3 y 4.
3. Jaledelaparteinferiordelacubiertahaciausted;
levante y saque la cubierta. Consulte la Figura 5.
4. Con la cubierta retirada, monte
permanentementeelMecanismousando
el orificio superior ranurado, más los tres
orificios inferiores (para la instalación sobre
una superficie plana) o el orificio central
inferior (para fijarlo a un poste o a un perno).
Consulte la Figura 6.

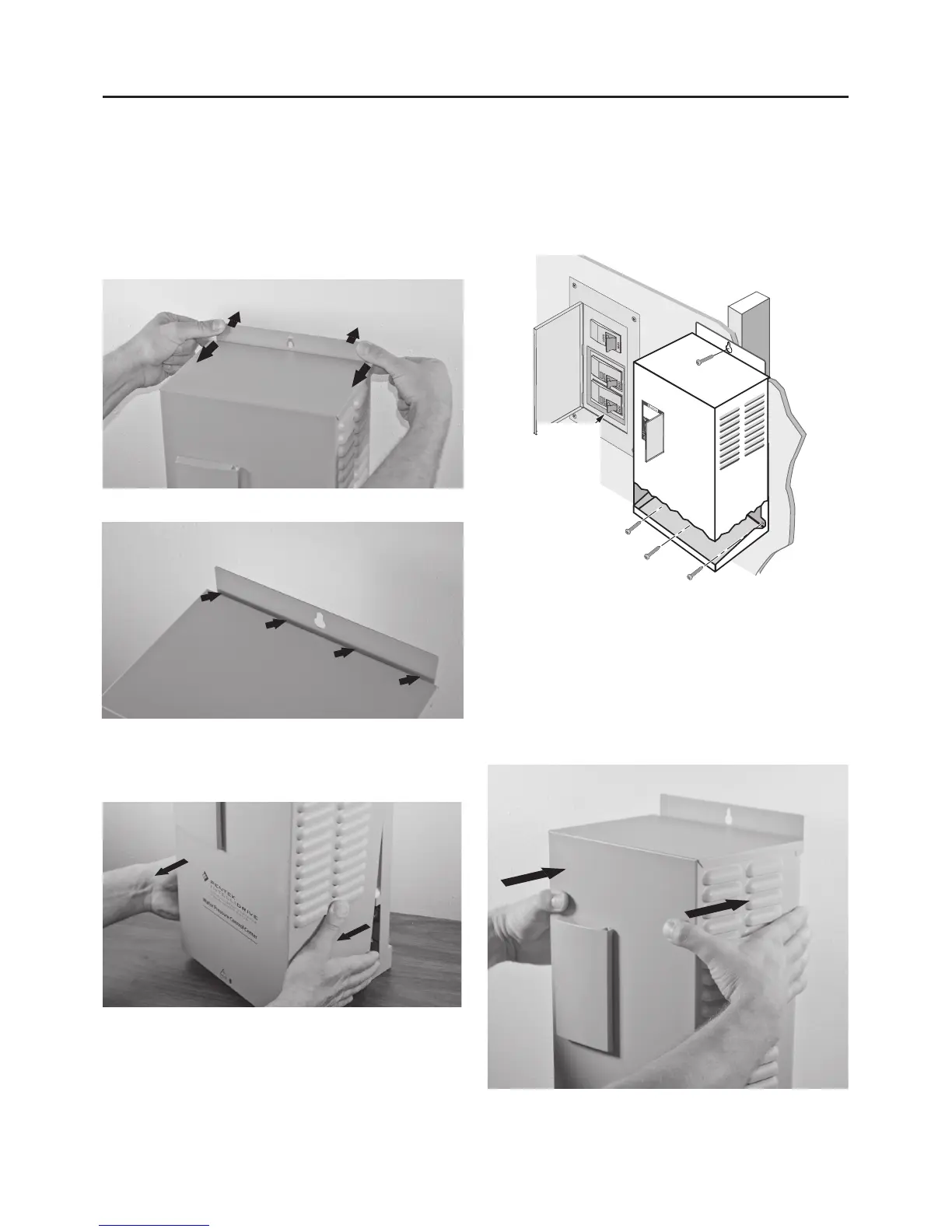

Figura 3 - Separe la cubierta y la placa posterior
Figura 4 - Espacio entre la cubierta y la placa posterior
Figura 5 - Jale y saque la parte inferior de la cubierta
5. Asegúresedequelosorificiosdeventilacióndel
Mecanismonoesténbloqueadosydequehaya
suficiente espacio a su alrededor para permitir un
flujo de aire libre [mínimo espacio libre de 3” (7.62
cm) arriba, abajo, y a los lados]. Consulte la Figura
6.UnavezquehayamontadoelMecanismose
podrán conectar los cables eléctricos.
6. ParavolverafijarlacubiertadelMecanismo,
enganche la parte superior de la misma en
laplacaposterior(asegúresededejarun
espacio).Bajelaparteposteriordelacubierta
a la posición correcta. Empuje la cubierta
en forma uniforme contra la placa posterior,
eliminando el espacio. Consulte la Figura 7.
7. Vuelva a colocar el tornillo en la parte inferior de
la cubierta delantera.
5997 0412
Figura 6 - Cómo fijar el Mecanismo a la pared
Disyuntor
típico de
230 V CA
(doble
ancho)
Figura 7 - Cómo volver a fijar la cubierta del Mecanismo
