User Guide Riversoft
110 / 132 Ref. MKT-UG-045 / A - 13.03.2020

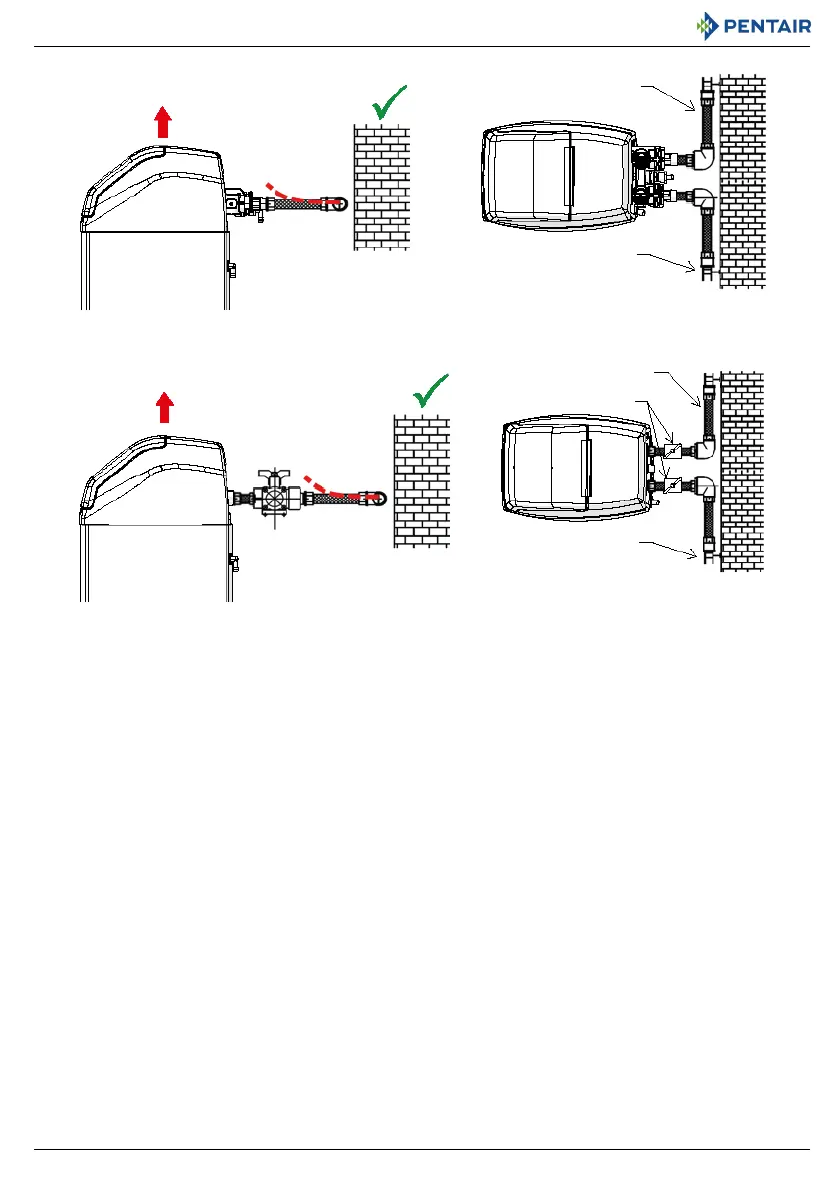

• Na powyższych schematach pokazano właściwy sposób zamontowania elastycznego połączenia z przewodem rurowym.
• Aby odpowiednio skompensować wydłużenie zbiornika, przewody elastyczne muszą być zamontowane poziomo.
• W przypadku, gdy elastyczny przewód zostanie zamontowany w położeniu pionowym, zamiast skompensować wydłużenie, spowoduje
powstanie dodatkowych naprężeń w zespole zaworu i zbiornika. Dlatego też należy tego unikać.
• Elastyczny przewód musi być również napięty i nie powinien być zbyt długi. Np. długość 20 - 40 cm jest wystarczająca.
• Zbyt długi i nienapięty przewód elastyczny będzie wywierać nacisk na zespół zaworu i zbiornika, gdy do systemu zostanie wprowa-
dzone ciśnienie, jak pokazano na następnej ilustracji: z lewej strony przedstawiono zespół w sytuacji, gdy w systemie nie ma ciśnie-
nia, z prawej strony widoczny jest elastyczny przewód, który, napinając się pod wpływem ciśnienia, może unosić zawór. Taka konfigu-
racja ma jeszcze poważniejsze skutki w przypadku zastosowania przewodów półelastycznych.
• Niezapewnienie wystarczającej kompensacji pionowej może doprowadzić do różnego typu uszkodzeń, zarówno na gwincie połączenia
zaworu ze zbiornikiem, jak i na gwincie wewnętrznym połączenia zbiornika z zaworem. W niektórych przypadkach uszkodzenie może
być również widoczne na przyłączach wlotowych i wylotowych.
połączenie elastyczne
200 mm
Podparcie przy ścianie
połączenie elastyczne
200 mm
Podparcie przy ścianie
Konfiguracja z kolektorem
Ręczne obejście
Konfiguracja z zaworem obejściowym
