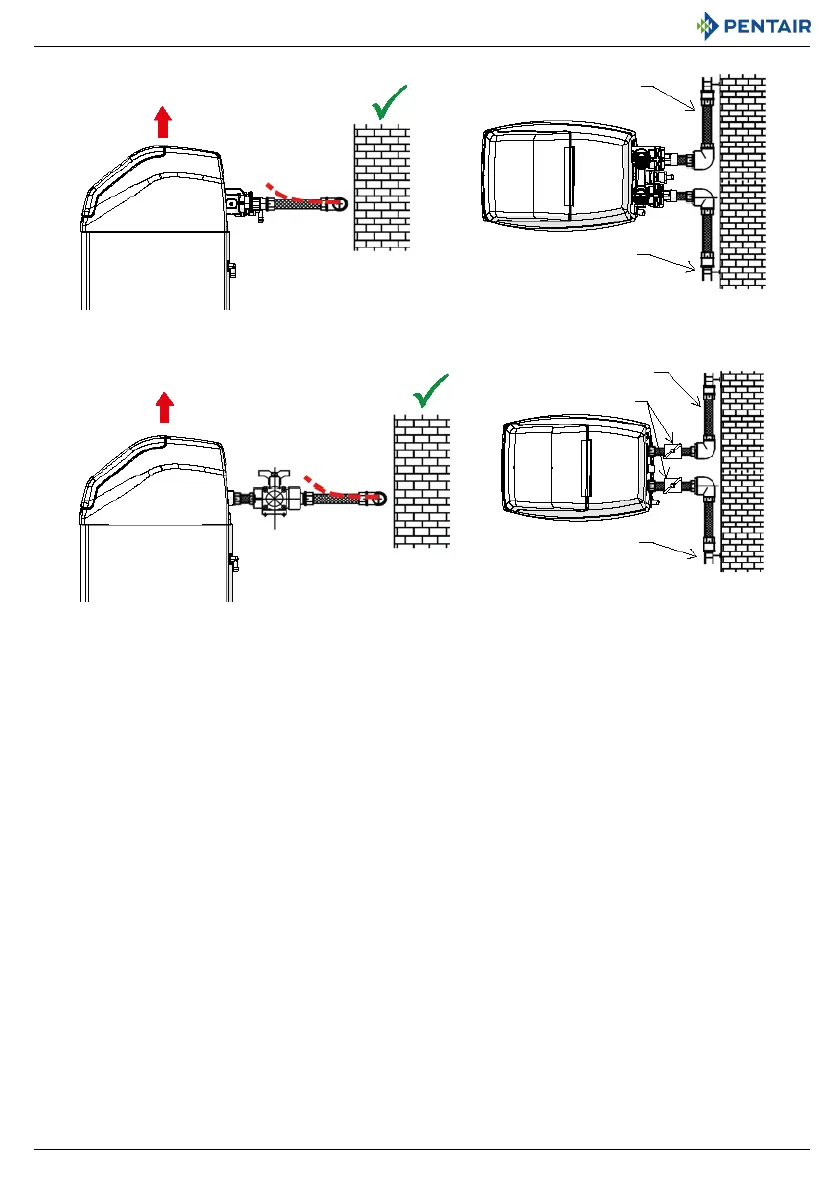

• На приведенных рисунках показано, как правильно подсоединять гибкие трубы.
• Для достаточной компенсации расширения бака гибкий трубопровод необходимо устанавливать горизонтально.
• Если установить гибкий трубопровод вертикально, вместо компенсации расширения он создаст дополнительную нагрузку на
клапан и бак в сборе. Следовательно, это недопустимо.
• Гибкий трубопровод должен устанавливаться внатяг, чтобы не было избыточной длины. Достаточно 20–40 см.
• Слишком большая длина или ненатянутое положение гибкого трубопровода создаст нагрузку на клапан и бак в сборе, когда
система будет находиться под давлением, как показано на следующем рисунке: слева представлены детали в сборе, когда
система не находится под давлением, справа представлен гибкий трубопровод, который, находясь под давлением и натягива-
ясь, поднимает клапан. Ситуация еще более усложнится при использовании полужестких труб.
• При невозможности компенсировать расширение бака по высоте существует опасность разного рода повреждений, либо
повреждения резьбы клапана в месте соединения с баком, либо внутренней резьбы бака в месте соединения с клапаном. В
некоторых случаях повреждения могут быть также на входном и выходном соединениях клапана;
Гибкая труба длиной
200 мм
Крепление к стене
Конфигурация байпаса
Гибкая труба длиной
200 мм
Крепление к стене
Конфигурация мультипорта
Ручной байпас
