User Guide Riversoft
30 / 132 Ref. MKT-UG-045 / A - 13.03.2020

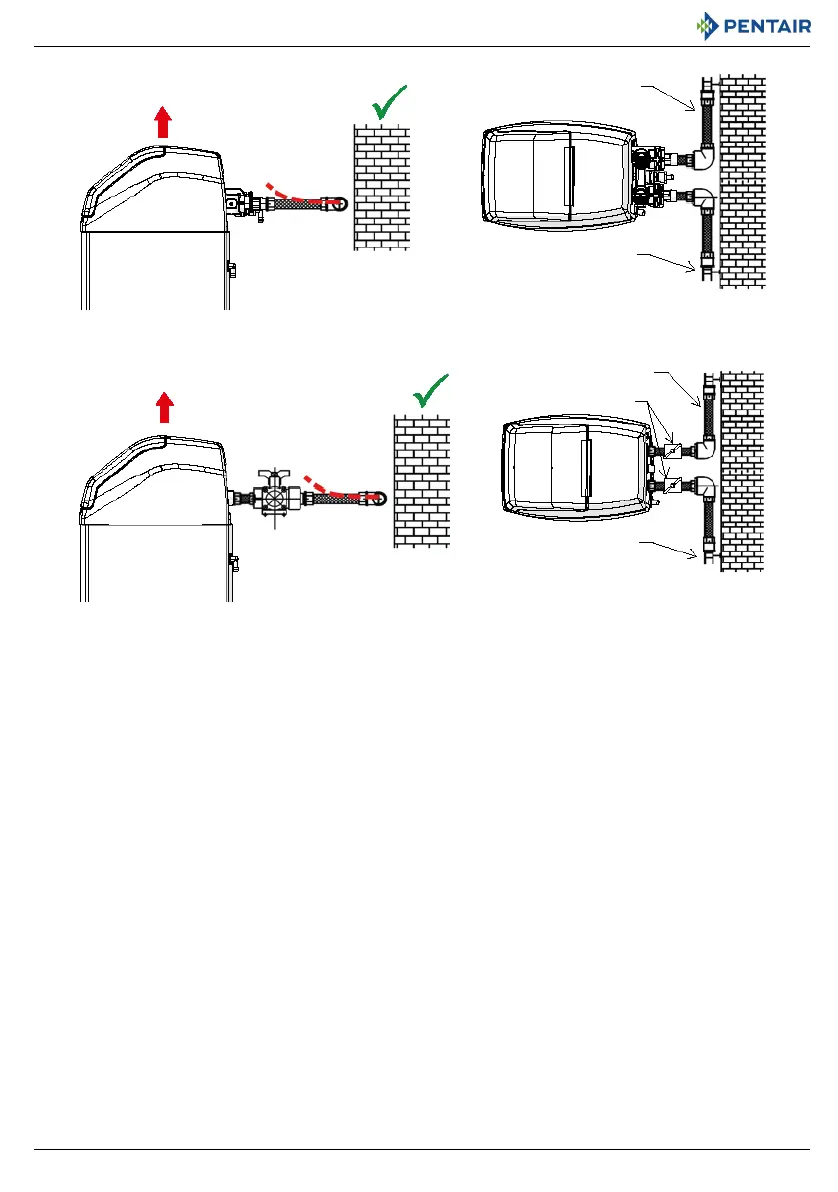

• Les schémas ci-dessus illustrent comment un raccordement avec des conduites flexibles doit être effectué.
• Pour compenser de façon appropriée l’allongement de la bouteille, les conduites flexibles doivent être montées horizontalement.
• Si une conduite flexible doit être montée en position verticale, cela aura pour effet non pas de compenser l’allongement, mais de
générer des contraintes supplémentaires sur l’ensemble vanne/bouteille. Il convient donc d’éviter un tel raccordement.
• Un raccordement avec un tuyau flexible doit également être monté en tension afin d’éviter une longueur excessive. Une longueur de
20 à 40 cm suffit par exemple.
• Un raccordement avec une conduite flexible trop longue et présentant du mou provoque des contraintes sur l’ensemble vanne/bou-
teille lorsque le système est sous pression, comme le montre l’illustration ci-après : à gauche, l’ensemble alors que le système n’est
pas sous pression, à droite, le raccordement avec une conduite flexible ayant tendance à soulever la vanne lorsqu’il est mis sous
pression. L’effet de cette configuration est encore plus catastrophique si des conduites semi-rigides sont utilisées.
• Une compensation verticale insuffisante peut entraîner divers types de dommages soit sur le filetage de la vanne raccordée à la bou-
teille, soit sur le raccord du filetage femelle de la bouteille raccordée à la vanne. Dans certains cas, des dommages peuvent égale-
ment survenir sur les raccords d’entrée et de sortie de la vanne.
Flexible de 200 mm
Support au mur
Configuration à by-pass
Flexible de 200 mm
Support au mur
Configuration à manifold
By-pass manuel
