4.2.2. Tubería de suministro de agua
Las conexiones deben apretarse manualmente aplicando PTFE (cinta adhesiva de fontanero) en las roscas en caso de utilizarse un tipo
de conexión roscado.
En caso de realizarse soldaduras con calor (conexión de tipo metálico), las conexiones a la válvula no se realizarán durante la soldadura.
INFORMACIÓN
Véase el capítulo 3.1. Especificaciones técnicas, página 55 para identificar las conexiones.
Cuando se presuriza cualquier botella de material compuesto esta se expandirá tanto en el plano vertical como en su contorno. Para
compensar la expansión vertical, las conexiones de las tuberías a la válvula deben tener la flexibilidad suficiente como para evitar sobre-
cargas en la válvula y la botella.
Asimismo, la válvula y la botella no deberán soportar ningún peso del tendido de tuberías. Así, es obligatorio fijar el tendido de tuberías
a una estructura rígida (por ejemplo, bastidor, larguero, pared, etc.), de tal forma que su peso no ejerza presión alguna sobre la válvula
y la botella.

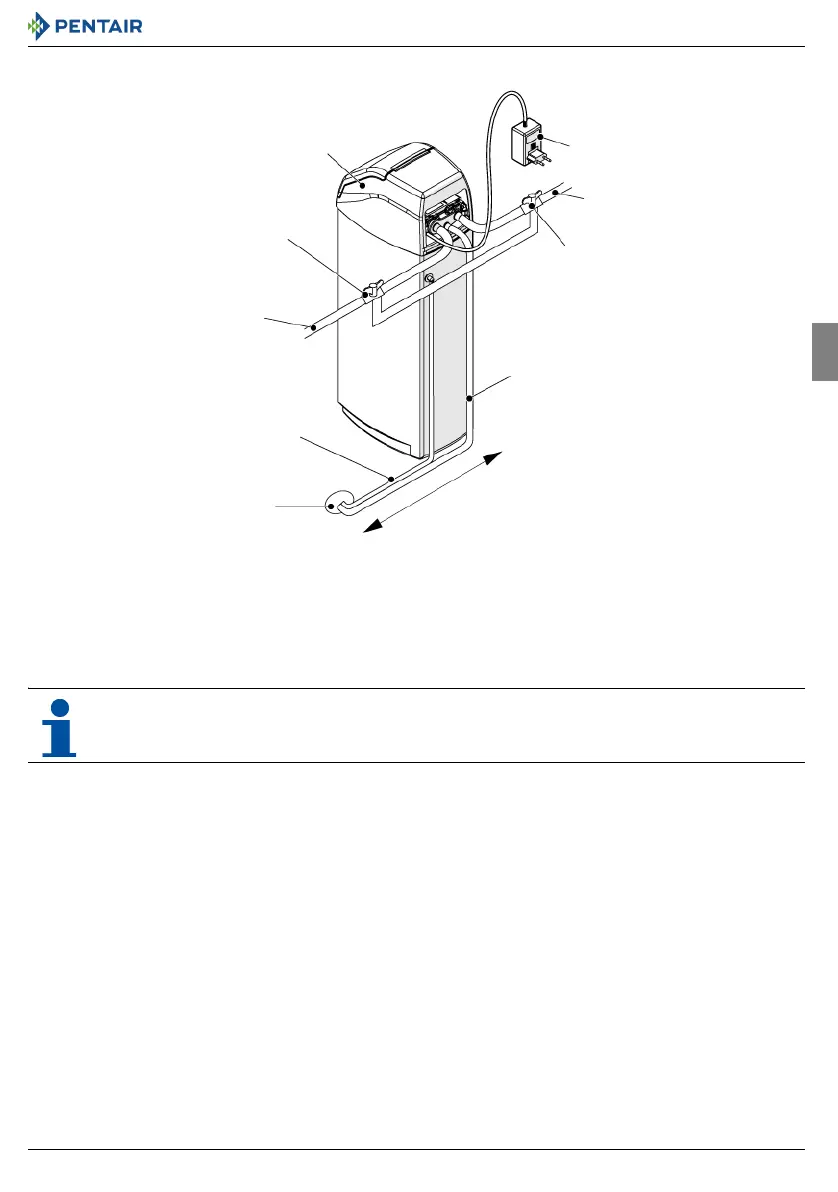

Configuración de colector
Tubo de agua dura
Tubo de agua blanda
Conducción de rebosadero de ½"
Alimentación eléctrica
Desagüe
Descalcificador
M
á
x
.
6
,
0
m
p
a
r
a
1
2
,
7
m
m
(
½
"
)
d
e
c
o
n
d
u
c
c
i
ó
n
d
e
d
e
s
a
g
ü
e
M
á
x
.
1
2
,
2
m
p
a
r
a
1
9
m
m
(
¾
"
)
d
e
c
o
n
d
u
c
c
i
ó
n
d
e
d
e
s
a
g
ü
e
Tubo de agua de desagüe
Hay que instalar un sistema de
bypass manual en el conducto
de salida
(no se suministra con el
descalcificador)
Hay que instalar un sistema
de bypass manual en el conducto
de entrada 
(no se suministra con el 
descalcificador)
