User Guide Riversoft
78 / 132 Ref. MKT-UG-045 / A - 13.03.2020

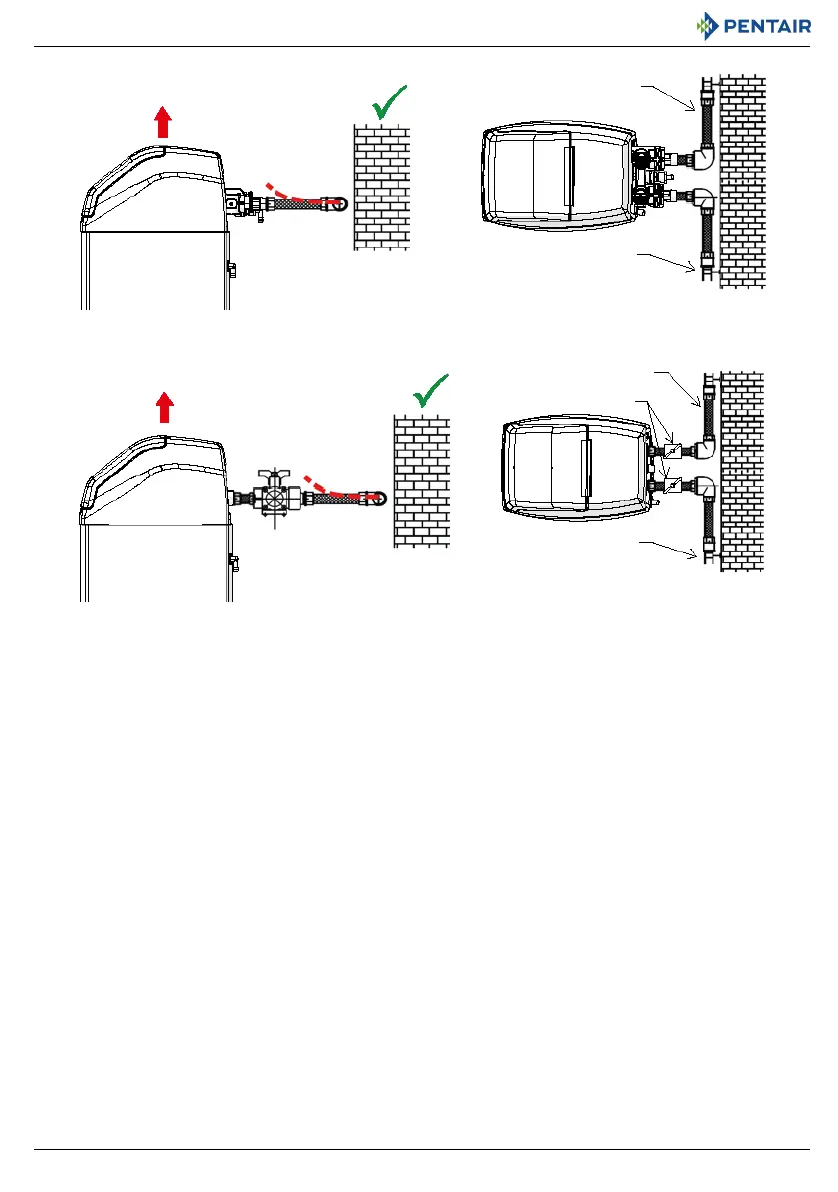

• I disegni sopra riportati illustrano come devono essere montati gli attacchi delle tubazioni flessibili;
• per compensare in maniera adeguata l'elongazione del serbatoio, i tubi flessibili devono essere installati in orizzontale;
• se gli attacchi delle tubazioni flessibili venissero installati in posizione verticale, anziché compensare l'allungamento indurrebbero
sollecitazioni aggiuntive sul gruppo valvola/serbatoio. e questo deve essere evitato;
• gli attacchi delle tubazioni flessibili devono inoltre essere tesi, evitando lunghezze eccessive. 20 - 40 cm, ad esempio, è una lun-
ghezza sufficiente;
• attacchi delle tubazioni flessibili eccessivamente lunghi e non tesi creano sollecitazioni sul gruppo valvola e serbatoio quando il
sistema viene pressurizzato, come illustrato nella figura seguente: a sinistra è illustrato il gruppo con il sistema non pressurizzato, a
destra gli attacchi delle tubazioni flessibili che, se sottoposti a pressione, tendono a sollevare la valvola durante l'allungamento. Que-
sta configurazione è ancora più problematica quando si utilizzano tubazioni semiflessibili;
• una compensazione verticale insufficiente può provocare diversi tipi di danni, sul filetto della valvola di collegamento al serbatoio o
sull'attacco filettato femmina di collegamento del serbatoio alla valvola. In alcuni casi, è possibile riscontrare danni anche sugli
attacchi di entrata e uscita delle valvole;
Flessibile da 200 mm
Supporto a parete
Configurazione Bypass
Flessibile da 200 mm
Supporto a parete
Configurazione collettore
Bypass manuale
