Technical Specifications, Connections and Chassis Overview
GB 3L01.1E 1.

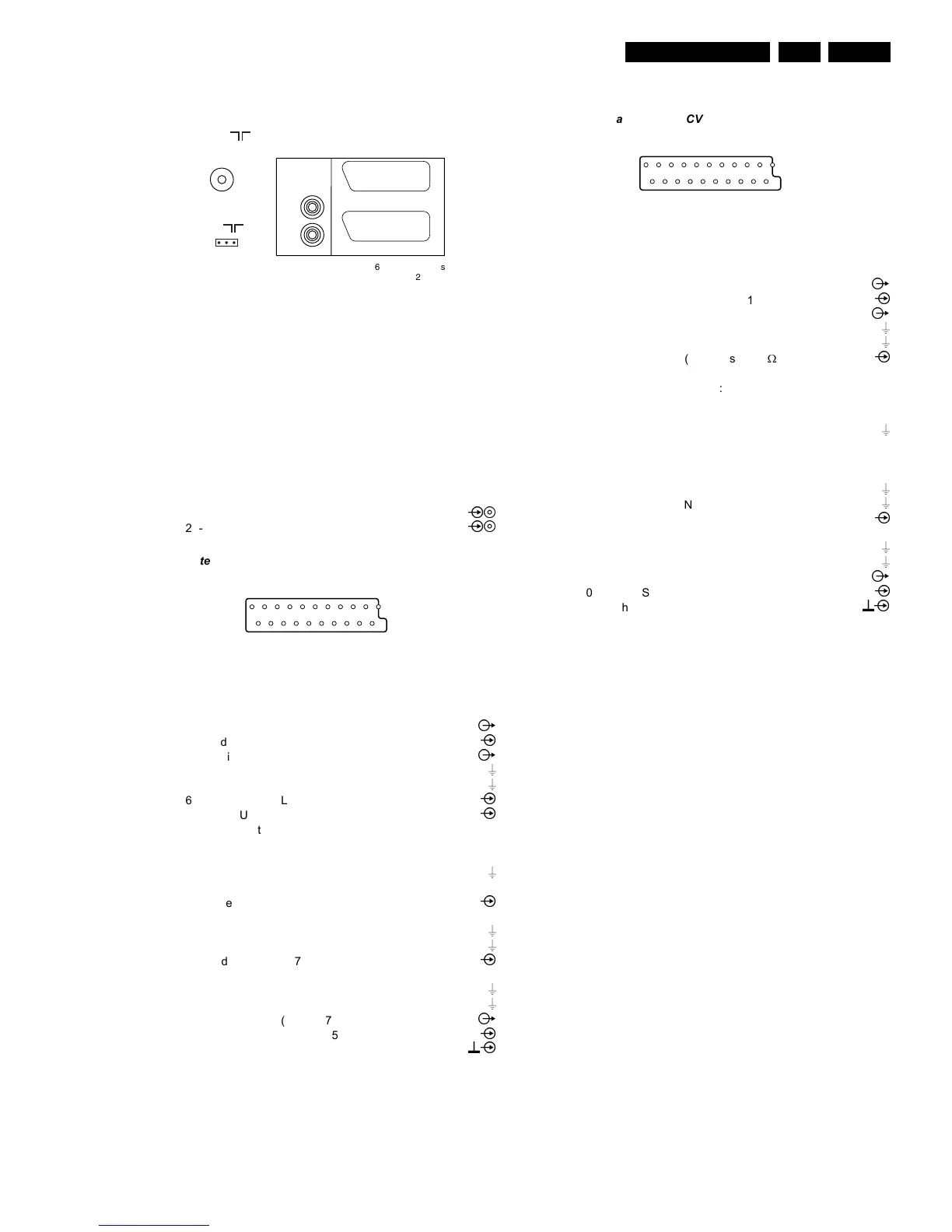

1.2.2 Rear Connections
Figure 1-2 .eps
TV Aerial In
Aerial input : 75 W, Coax (IEC-
type)
FM Radio In
Aerial input : via ‘coax-to-3 pins’
adapter
: ‘cable’ or ‘wire’
antenna
Audio In
1 - Audio L (0.5 Vrms / 10 kW)
2 - Audio R (0.5 Vrms / 10 kW)
External 1: RGB/YUV in + CVBS in/out
Figure 1-3
1 - Audio R (0.5 Vrms / 1 kW)
2 - Audio R (0.5 Vrms / 10 kW)
3 - Audio L (0.5 Vrms / 1 kW)
4 - GND
5 - GND
6 - Audio L (0.5 Vrms / 10 kW)
7 - Blue / U (0.7 Vpp / 75 W)
8 - CVBS-status 0 - 2.0 V: INT
4.5 - 7 V: EXT 16:9
9.5 - 12 V: EXT 4:3
9 - GND
10-
11- Green / Y (0.7 Vpp / 75 W)
12-
13- GND
14- GND
15- Red / V (0.7 Vpp / 75 W)
16- RGB-status 0 - 0.4 V: INT 1 - 3 V: EXT / 75 W
17- GND
18- GND
19- CVBS (1 Vpp / 75 W)
20- CVBS (1 Vpp / 75 W)
21- Earth GND
External 2: YC in + CVBS in/out
Figure 1-4
1 - Audio R (0.5 Vrms / 1 kW)
2 - Audio R (0.5 Vrms / 10 kW)
3 - Audio L (0.5 Vrms / 1 kW)
4 - GND
5 - GND
6 - Audio L (0.5 Vrms / 10 kW)
7-
8 - CVBS-status 0 - 2.0 V: INT
4.5 - 7 V: EXT 16:9
9.5 - 12 V: EXT 4:3
9 - GND
10-
11-
12-
13- GND
14- GND
15- C (0.3 Vpp / 75 W)
16-
17- GND
18- GND
19- CVBS (1 Vpp / 75 W)
20- Y / CVBS (1 Vpp / 75 W)
21- Earth GND
L
R
AUDIO
OUT
75 Ohm
FM
CL 16532008_036.eps
220501
EXTERNAL 2
EXTERNAL 1
121
202
CL96532137_056.eps
171199
121
202
CL96532137_056.eps
171199
