ELECTRICAL PARTS LIST - CONTROL BOARD
10-6
10-6
MISCELLANEOUS
1800 2422 540 98518 Ceram Resonator 8MHz
1801 2422 025 17065 Flex Socket 16P
1802 2422 025 16565 Flex Socket 11P
CAPACITORS
2800 4822 126 13879 220nF +80/-20% 16V
2801 2238 586 59812 100nF +80/-20% 50V
2802 2238 586 59812 100nF +80/-20% 50V
2803 2238 586 59812 100nF +80/-20% 50V
2808 4822 124 40433 47uF 20% 25V
2810 2238 586 59812 100nF +80/-20% 50V
2811 2238 586 59812 100nF +80/-20% 50V
2812 2238 586 59812 100nF +80/-20% 50V
2813 2238 586 59812 100nF +80/-20% 50V
2814 2238 586 59812 100nF +80/-20% 50V
RESISTORS
3800 4822 051 30472 4k7 5% 0,062W
3801 4822 051 30472 4k7 5% 0,062W
3802 4822 051 30472 4k7 5% 0,062W
3803 4822 051 30472 4k7 5% 0,062W
3804 4822 051 30472 4k7 5% 0,062W
3805 4822 051 30472 4k7 5% 0,062W
3806 4822 051 30472 4k7 5% 0,062W
3807 4822 051 30472 4k7 5% 0,062W
3808 4822 051 30472 4k7 5% 0,062W
3809 4822 051 30472 4k7 5% 0,062W
3810 4822 051 30103 10k 5% 0,062W
3811 4822 051 30154 150k 5% 0,062W
3815 5322 117 13057 820R 1% 0,063W
3816 4822 051 30479 47R 5% 0,062W
3818 4822 051 30479 47R 5% 0,062W
3819 5322 117 13057 820R 1% 0,063W
3820 5322 117 13057 820R 1% 0,063W
3821 4822 051 30479 47R 5% 0,062W
3823 4822 051 30479 47R 5% 0,062W
3824 5322 117 13057 820R 1% 0,063W
3826 4822 117 12148
!
1R5 5% 330mW
3827 4822 051 30101 100R 5% 0,062W
3828 4822 051 30101 100R 5% 0,062W
3829 4822 051 30101 100R 5% 0,062W
3830 4822 051 30103 10k 5% 0,062W
3831 4822 051 30103 10k 5% 0,062W
3832 4822 051 30272 2k7 5% 0,062W
3833 4822 051 30272 2k7 5% 0,062W
3834 4822 051 30272 2k7 5% 0,062W
3835 4822 051 30272 2k7 5% 0,062W
3836 4822 051 30272 2k7 5% 0,062W
3837 4822 051 30272 2k7 5% 0,062W
3838 4822 051 30333 33k 5% 0,062W
3839 4822 051 30272 2k7 5% 0,062W
3840 4822 051 30272 2k7 5% 0,062W
3841 4822 051 30103 10k 5% 0,062W
3842 4822 051 30103 10k 5% 0,062W
3845 4822 051 20008 0R Jumper 0805
3849 4822 051 30008 0R Jumper 0603
3850 4822 117 12706 10k 1% 0,063W
3851 4822 117 12706 10k 1% 0,063W
3852 4822 117 12706 10k 1% 0,063W
3853 4822 117 12706 10k 1% 0,063W
3854 4822 117 12706 10k 1% 0,063W
3855 4822 117 12706 10k 1% 0,063W
3856 4822 117 12706 10k 1% 0,063W
3857 4822 117 12706 10k 1% 0,063W
3858 4822 051 30102 1k 5% 0,062W
3859 4822 051 30103 10k 5% 0,062W
3860 5322 117 13017 100R 1% 0,063W
3861 2322 704 62002 2k 1% 0,062W
3862 4822 117 12706 10k 1% 0,063W
3863 4822 053 10228 2R2 5% 1W
4801 4822 051 30008 0R Jumper 0603
4804 4822 051 30008 0R Jumper 0603
4805 4822 051 20008 0R Jumper 0805
4806 4822 051 30008 0R Jumper 0603
4807 4822 051 30008 0R Jumper 0603
4808 4822 051 30008 0R Jumper 0603
4809 4822 051 20008 0R Jumper 0805
4810 4822 051 20008 0R Jumper 0805
4812 4822 051 30008 0R Jumper 0603
4813 4822 051 30008 0R Jumper 0603
4814 4822 051 30008 0R Jumper 0603
4816 4822 051 20008 0R Jumper 0805
4817 4822 051 20008 0R Jumper 0805
4818 4822 051 20008 0R Jumper 0805
4819 4822 051 30008 0R Jumper 0603
4820 4822 051 30008 0R Jumper 0603
4821 4822 051 20008 0R Jumper 0805
4822 4822 051 20008 0R Jumper 0805
4823 4822 051 30008 0R Jumper 0603
TRANSISTORS & INTEGRATED CIRCUITS
7800 4822 209 72042 L78L05ACZ
7801 3103 307 01641 SW 5DTC Mask 1
7803 4822 209 62059 TCA0372DP1
7805 4822 209 62059 TCA0372DP1
7806 3198 010 42320 BC857BW
Note: Only the parts mentioned in this list are normal service
spare parts.
121 3139 119 00301 5DTC Mechanism w/o Electronics
152 9305 022 60114 VAM6001/14
252 3139 114 78401 Suspension, Short Tip Blue
253 3139 244 02681 Suspension, Long Tip Yel
1502 3103 308 93110 Flex Cable 16P 6cm AD
1602 3139 248 81861 HF Buffer Board
1606 3139 110 35501 Flex Cable 8P 18cm
Kara
1607 3139 111 02321 Flex Cable 11P 22cm BD
1611 3139 110 36071 Flex Cable 30P 10cm BD
1612 3139 241 00241 Flex Cable 30P 14cm BD
1613 3139 111 02311 Flex Cable 24P 22cm BD
1614 3139 111 02291 Flex Cable 08P 34cm BD
1615 3139 111 02301 Flex Cable 11P 34cm BD
Note: Only the parts mentioned in this list are normal service
spare parts.

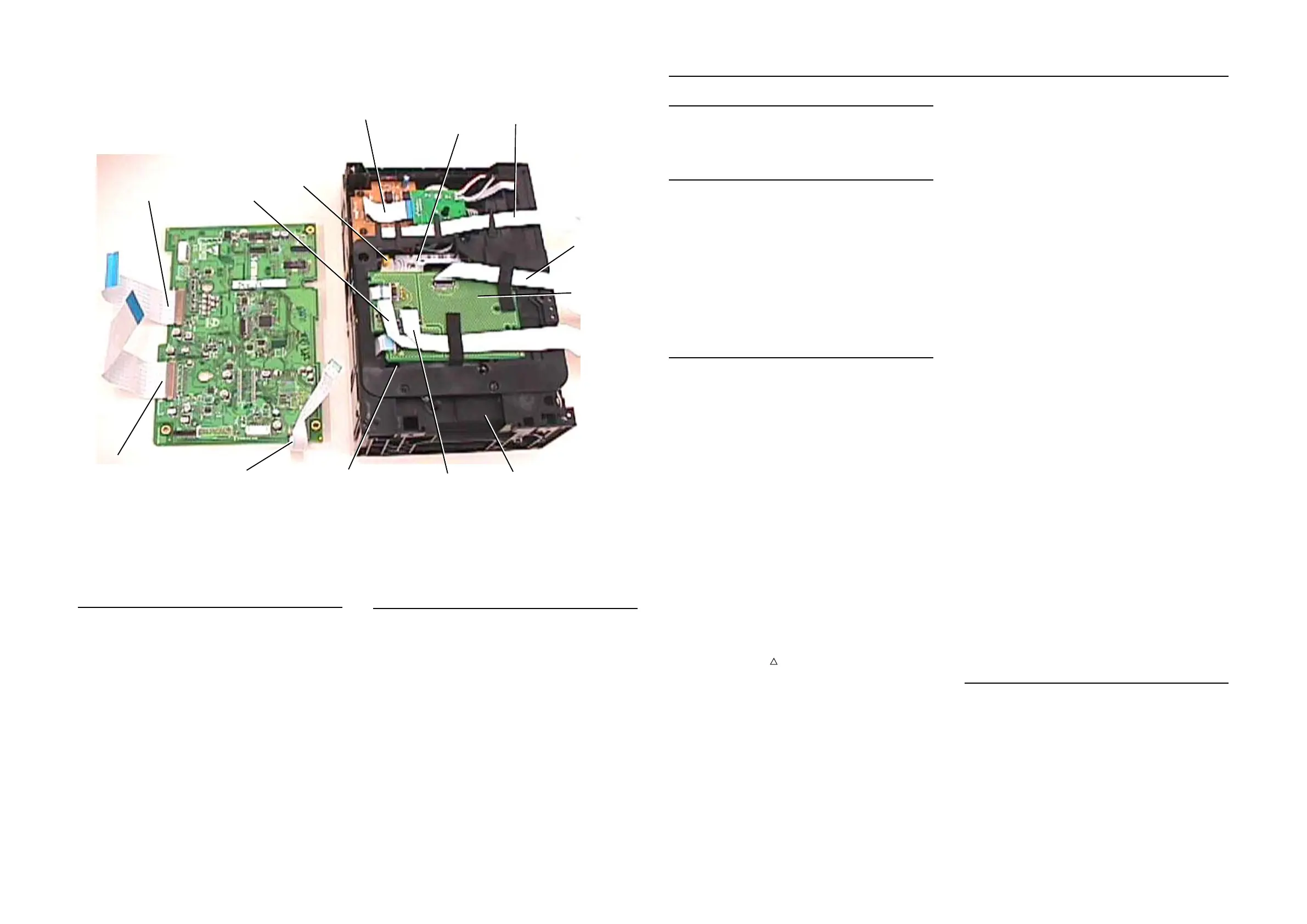

DVD MODULE PARTS LIST
DVD MODULE COMPONENTS
1502
1607
253
152
1611
1612
1606
1613
1615
252
121
1614
1602
HF BUFFER BOARD Breakdown
1000 2422 025 17529 Flex Socket 24P
1001 2422 025 17529 Flex Socket 24P
1002 2422 025 17273 Flex Socket 11P
1003 2422 025 17876 Flex Socket 11P
1004 2422 025 17877 Flex Socket 8P
1005 2422 025 17272 Flex Socket 8P F
Note: Only the parts mentioned in this list are normal service
spare parts.
