Ist Ihnen der angeschlossene Schnitt-
stellentyp nicht bekannt, können Sie durch
Ausprobieren (DTE/DCE-Schalter S1) die
richtige Konfiguration ermitteln.

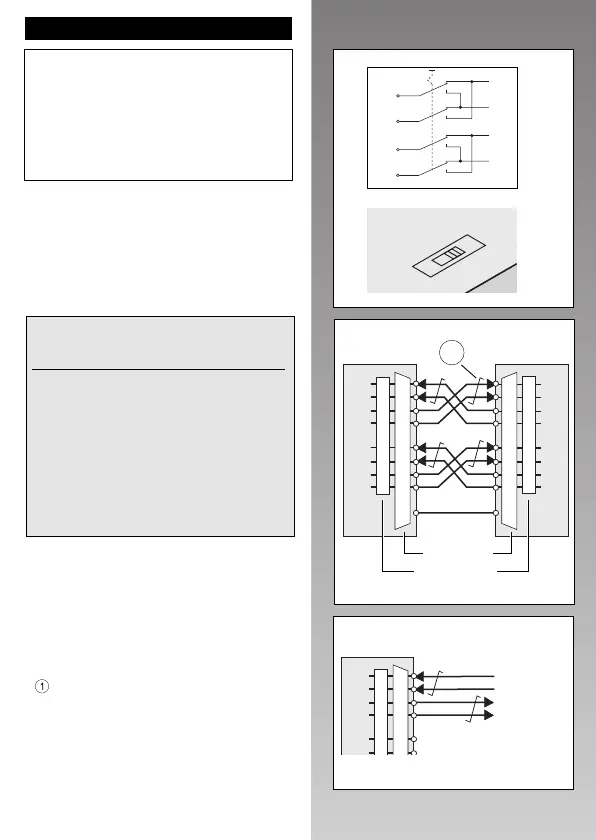

5. Die RS-422-Schnittstelle
5.1. Anschlußbelegung
5.2. Schnittstellenkopplung
Verbinden Sie für die Kopplung zweier
RS-422-Schnittstellen die Anschlüsse nach
Abb. 14 miteinander.
Die Verbindung der Steuerleitung I(A), I(B)
und C(A), C(B) ist nur bei Übertragung der
CTS/RTS-Signale der RS-232-Schnittstelle
erforderlich (Hardware handshake)
( 1 = verdrillte Doppeladern / twisted pair)
5.3. Masteranschaltung an
RS-485-4Draht-Bussystem
Für die Anschaltung eines RS-232 Masters
an ein RS-485-4Draht-Bussystem sind ledig-
lich die R(A), R(B) und die T(A), T(B) An-
schlüsse zu verdrahten (Abb. 15).
Abb.12
2
3
2
3
8
7
8
7
Abb.13
DTE
S1
DCE
7
Bei Anschluß an eine:
• Datenendeinrichtung (DEE)
=
^
data terminal equipment (DTE)
–> Schalter S1 auf Position DTE.
• Datenübertragungseinrichtung (DÜE)
=
^
data circuit-terminating equipment (DCE)
–> Schalter S1 auf Position DCE.
S1
COMBI- SUB-D
Bezeichnung CON 15polig
(v. re.) (Stift)
Empfangsdaten R (B) Pin 5 Pin 11
Empfangsdaten R (A) Pin 6 Pin 4
Sendedaten T (B) Pin 7 Pin 9
Sendedaten T (A) Pin 8 Pin 2
Meldedaten (Sen- I (B) Pin 1 Pin 12
debereitschaft) I (A) Pin 2 Pin 5
Steuerdaten (Sen- C (B) Pin 3 Pin 10
deteil einschalten) C (A) Pin 4 Pin 3
Betriebserde GND –– Pin 8
Erdanschluß
6 –– Schirm
Abb.15
5
6
7
8
1
2
11
4
9
2
12
5
R(B)
R(A)
T(B)
T(A)
I (B)
I(A)
PSM-RS-422
Abb.14
5
6
7
8
1
2
3
4
11
4
9
2
12
5
10
3
8
I (B)
I (A)
C(B)
C(A)
GND
11
4
9
2
12
5
10
3
8
5
6
7
8
1
2
3
4
R(B)
R(A)
T(B)
T(A)
I (B)
I (A)
C(B)
C(A)
GND
R(B)
R(A)
T(B)
T(A)
PSM-RS-422 PSM-RS-422
1
SUB-D 15
COMBICON
Sendedaten
Empfangsdaten
Seite: 8
