Inspecting the wrist pin
- Verificare il diametro esterno dello spinotto.
- Calcolare il gioco di accoppiamento piede di biel-
la spinotto.
- Misurare il diametro delle portate sul pistone.
- Calcolare il gioco di accoppiamento spinotto pi-
stone.

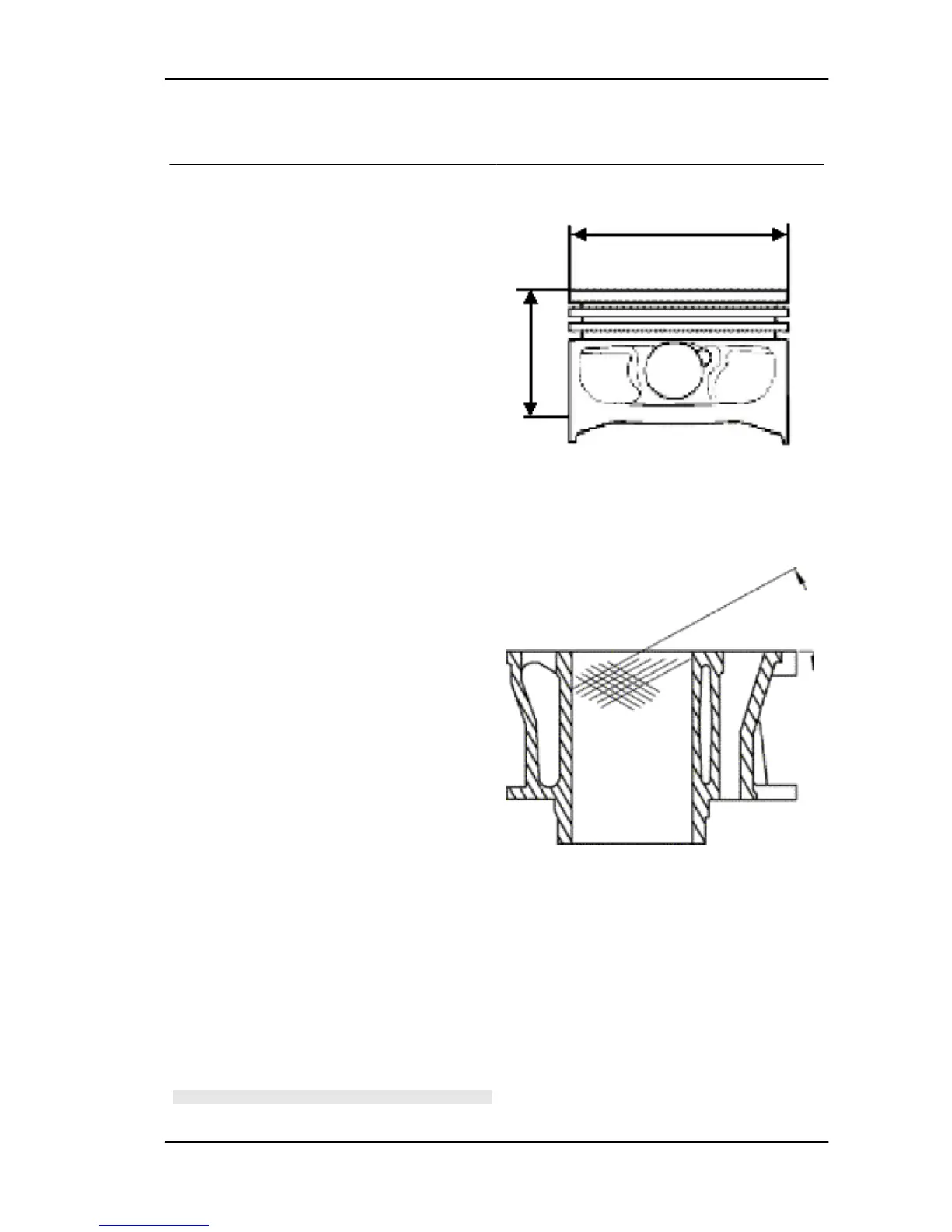

- Misurare il diametro esterno del pistone secondo
una direzione ortogonale all'asse dello spinotto.
- Effettuare la misurazione nella posizione mos-
trata in figura.
125 cc: 41,1 mm (dal cielo)200 cc: 5 mm (dalla
base)
- Mediante un alesametro misurare il diametro in-
terno del cilindro secondo le direzioni indicate in
figura e a tre altezze diverse.
- Verificare che il piano di accoppiamento con la
testa non presenti usure o deformazioni.
Massimo fuoripiano ammesso: 0,05 mm
- I pistoni ed i cilindri sono classificati con categorie
in funzione del diametro. L'accoppiamento viene
effettuato alla pari (A-A, B-B, C-C, D-D).
- L'operazione di rettifica del cilindro deve essere
effettuato con una finitura che rispetta l'angola-
zione originale.
- La superficie del cilindro deve presentare una ru-
gosità di 0,9 micron.
- Ciò è indispensabile al fine di garantire un buon
assestamento degli anelli di tenuta, garantendo
così un consumo d'olio ridotto e ottime prestazioni.
Per il motore 125
- Sono previsti pistoni maggiorati per rettifica del
cilindro, suddivisi in tre categorie 1°, 2°, 3° pari a
0,2-0,4-0,6 mm di maggiorazione. Anche questi
sono classificati nelle 4 categorie A-A, B-B, C-C,
D-D.
N.B.
Carnaby 125 - 200 Engine
ENG - 137
