Guía del usuario Osciloscopios y MSO PicoScope Serie 2000
Paso 3: Conectar el osciloscopio

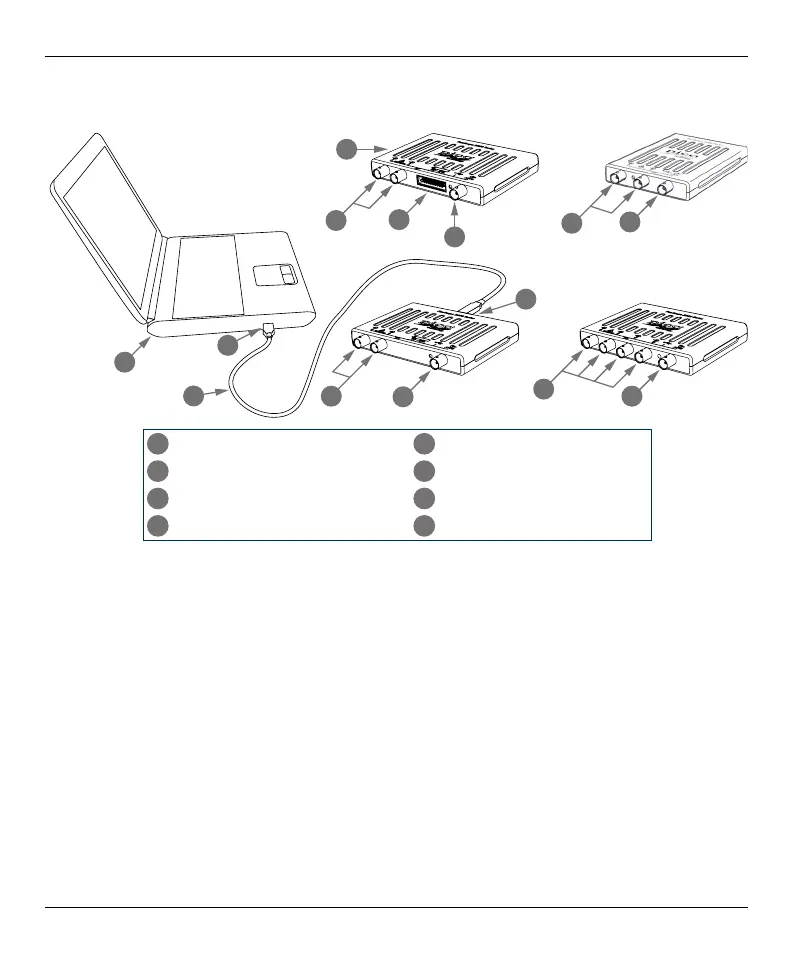

1. Conecte el osciloscopio a su equipo con el cable USB suministrado, tal y como se muestra en
el siguiente diagrama.
b
b
d
d
c
b
a
d
b
d
e
h
f
g
a
Osciloscopio para PC PicoScope
e
Puerto USB del osciloscopio
b
Canales de entrada analógicos
f
Cable USB de Pico
c
Canales de entrada digitales
g
Puerto USB de PC
d
Salida AWG BNC
h
PC
2. Espere a que su ordenador instale el osciloscopio. Al hacerlo, mostrará un mensaje o un icono
en la barra de tareas en el que le comunicará que ha encontrado el dispositivo.
3. Ejecute el software PicoScope.
4. Si quiere usar una sonda, conecte una en el canal A. Al tocar la punta de metal de la sonda
debería aparecer una pequeña señal de 50 o 60 Hz en la ventana del PicoScope.
Cuando haya acabado la instalación básica, la Guía del usuario del PicoScope 6 le ofrecerá más
información sobre cómo instalar y usar su osciloscopio.
