步骤 3：连接示波器

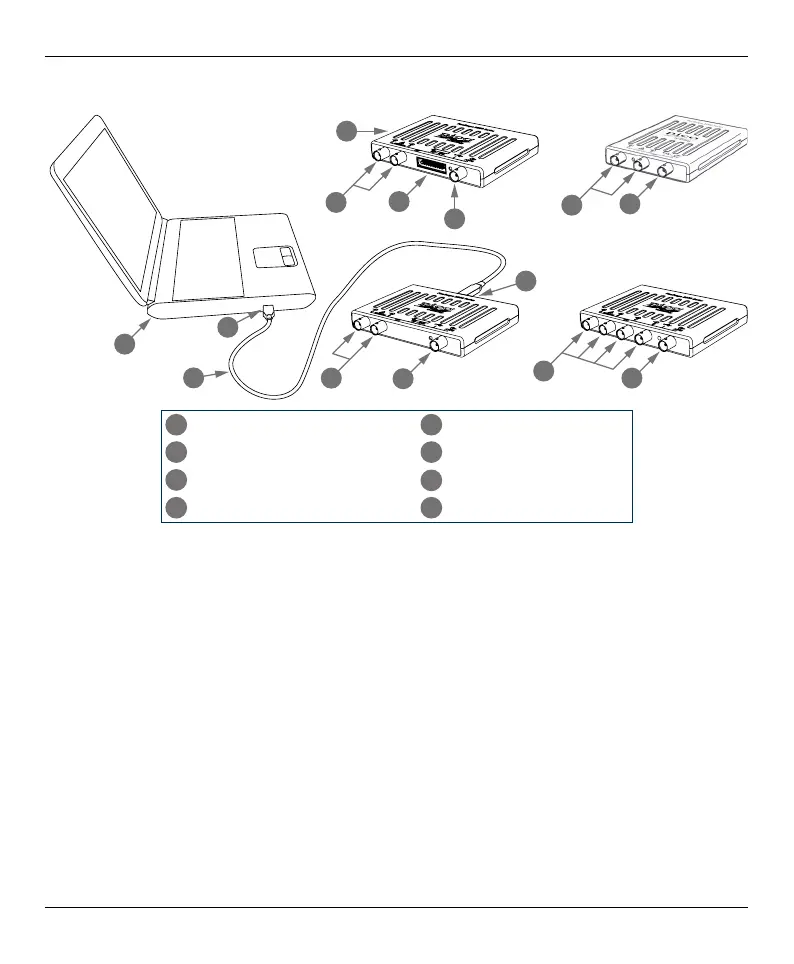

1. 使用提供的 USB 线缆将示波器连接到 PC，如下面的连接图所示。
b
b
d
d
c
b
a
d
b
d
e
h
f
g
a
PicoScope PC 示波器
e
示波器 USB 端口
b
模拟输入通道
f
Pico USB 线缆
c
数字输入通道
g
PC USB 端口
d
AWG 输出 BNC
h
PC
2. 等待计算机安装示波器。安装时，任务栏会显示消息或图标，告知您已找到设备。
3. 运行 PicoScope 软件。
4. 如果希望使用探针，将探针连接到通道 A。触摸探针的金属探头会产生一个 50 或 60 赫兹的信号，
出现在 PicoScope 窗口中。
完成基本安装后，PicoScope 6 用户指南将提供有关设置和使用示波器的更多信息。
