Entradas digitales de los modelos MSO

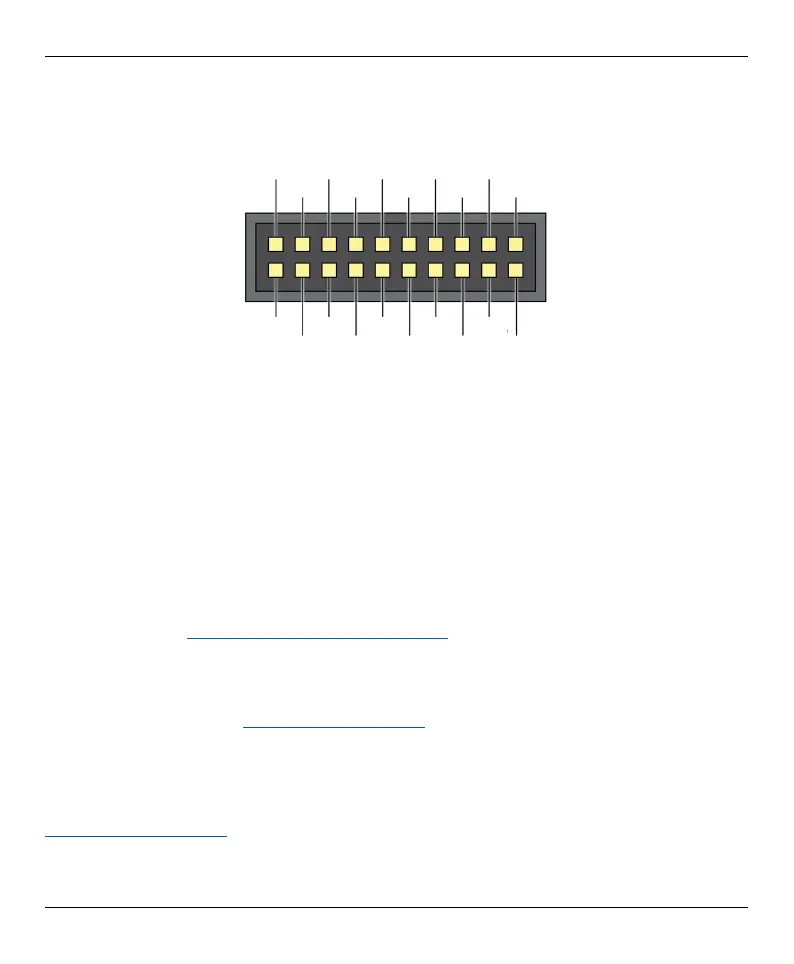

Los pines de las entradas digitales del conector de cabezal IDC de 20 pines se muestran a
continuación. El diagrama está diseñado de la manera que se ve desde el panel frontal del
osciloscopio.
D12
D11
D10
D9
D8
D4
D3
D2
D1
D0
D15 D14 D13
D7 D6 D5
GND GND
GND GND
Para evitar la interferencia cruzada en las entradas digitales cuando realice pruebas con señales de
ancos muy rápidos, preste especial atención a los siguientes procedimientos:
• Mantenga los conductores que transporten señales rápidas separados de otros conductores
de entrada.
• Mantenga los conductores que transporten señales rápidas tan cerca como sea posible de
los conductores de tierra.
• Conecte los cuatro conductores de tierra negros a tierra del circuito bajo la prueba.
Información útil
Documentación
La Hoja de datos del PicoScope serie 2000 contiene las especicaciones más recientes para su
osciloscopio. Puede descargar copias en PDF de estos y otros documentos pertinentes para su
osciloscopio desde picotech.com/library/documentation.
Actualizaciones de software
El software PicoScope puede comprobar automáticamente si existen actualizaciones y
noticárselo cuando estén disponibles. También puede descargar a mano gratuitamente las
versiones más recientes en picotech.com/downloads.
Software PicoLog
Su osciloscopio PicoScope para PC también es compatible con el software de adquisición de
datos PicoLog 6, lo que le permite funcionar como registrador de datos de baja tensión con
una velocidad de muestreo máxima de 1 kS/s por canal. Puede descargar PicoLog6 gratis en
picotech.com/downloads.
