Passo 3: Collegare il proprio oscilloscopio

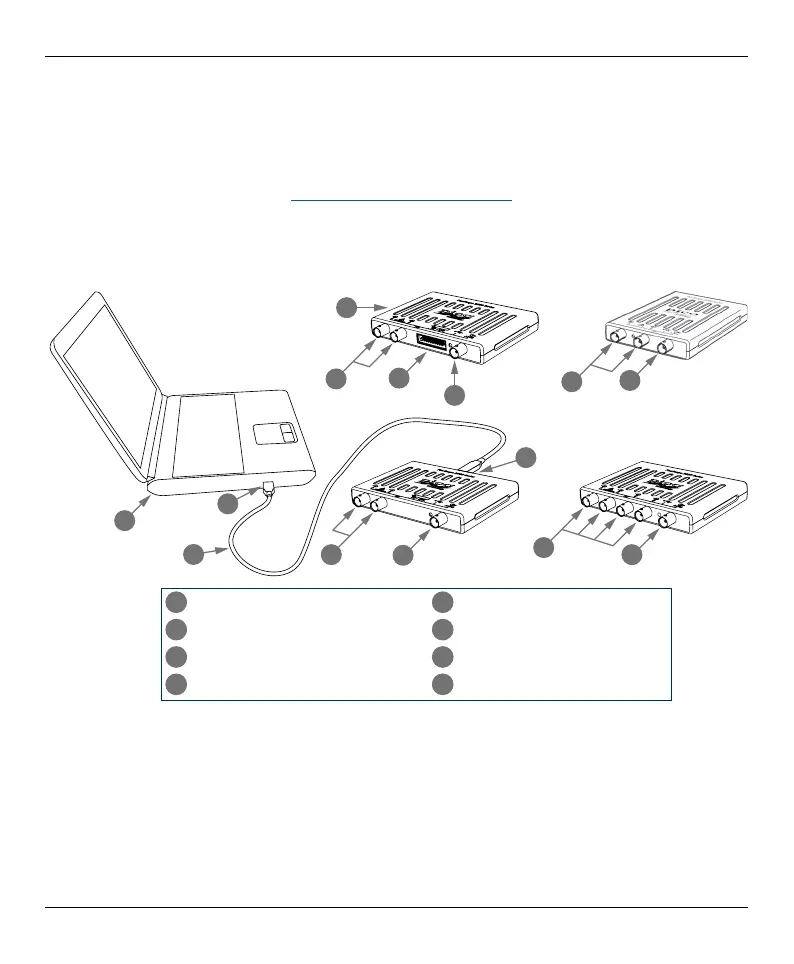

1. Collegare l'oscilloscopio al PC utilizzando il cavo USB in dotazione, come illustrato nello
schema di collegamento riportato più avanti.
b
b
d
d
c
b
a
d
b
d
e
h
f
g
a
Oscilloscopio PicoScope per PC
e
Porta USB dell'oscilloscopio
b
Canali d’ingresso analogici
f
Cavo USB Pico
c
Canali d’ingresso digitale
g
Porta USB del PC
d
Uscita AWG BNC
h
PC
2. Attendere che il computer installi l'oscilloscopio. Durante l’installazione l’utente visualizzerà
un messaggio o un’icona nella barra delle applicazioni che indica che è stato trovato il
dispositivo.
3. Avviare il software PicoScope.
4. Se si desidera utilizzare una sonda, collegarne una al Canale A. Toccando la punta metallica
della sonda si dovrebbe determinare l’apparizione di un piccolo segnale da 50 o 60 hertz nella
nestra PicoScope.
Al termine dell'installazione di base, la Guida all'uso di PicoScope 6 fornirà ulteriori informazioni
sulla congurazione e l'utilizzo dell'oscilloscopio.
