71DO231-11 版权所有 © 2006–2022 Pico Technology Ltd.保留所有权利。
用户指南 PicoScope 2000 系列示波器和 MSO
MSO 型号上的数字输入

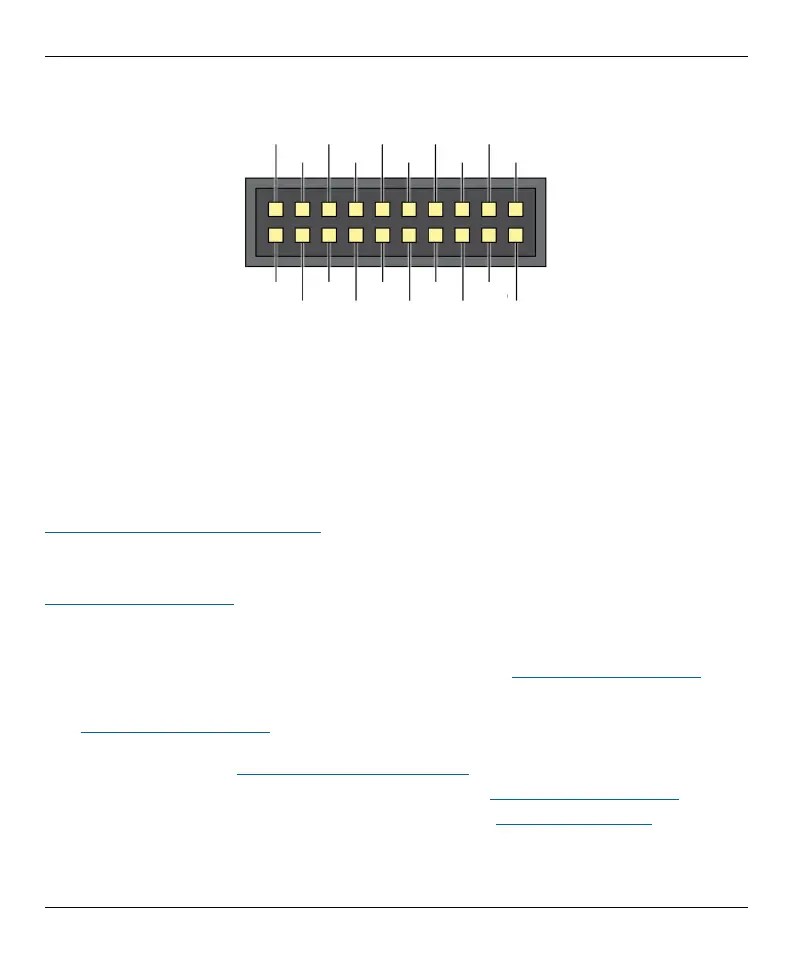

如下所示为 20 针 IDC 插头的数字输入引脚。该示意图绘制为示波器的前面板正视图
D12
D11
D10
D9
D8
D4
D3
D2
D1
D0
D15 D14 D13
D7 D6 D5
GND GND
GND GND
在探测边缘极快的信号时为了避免在数字输入上出现串扰请特别注意:
将载有快速信号的导线与其它输入导线分开。
将载有快速信号的导线尽量靠近接地导线。
如有必要将所有四根黑色接地导线连接到电路的接地端进行测试。
有用信息
文档
PicoScope 2000 系列数据页包含有示波器的最新规格。您可以从
picotech.com/library/documentation 下载该数据页及与示波器相关的其他所有文档的 PDF 副本。
软件更新
PicoScope 软件会自动检查更新如果有任何可用的更新将通知您或者您可以从
picotech.com/downloads 免费下载最新版本。
PicoLog 软件
您的 PicoScope 基于 PC 的示波器还能与 PicoLog 6 数据采集软件兼容使其可作为电压输入数据记
录器使用每个通道具有 1 kS/s 的最大采样率。PicoLog 6 可免费从 picotech.com/downloads 下载。
编写您自己的软件
可从 picotech.com/downloads 下载 PicoSDK
®
这是具有您开发自己定制程序时可能需要的所有驱
动程序和其他文件的一个软件开发工具包。
Linux 驱动程序软件包可从 picotech.com/downloads/linux 下载。
相关文件已包括在用于 macOS 的 PicoScope 软件下载中可从 picotech.com/downloads 获取。
Pico 还在 GitHub 上维护有一个各种编程语言的示例库地址为: github.com/picotech
