ユ ー ザ ー ガイド PicoScope 2000シリーズ オシロスコープ＆MSO
手順3：オシロスコープの接 続

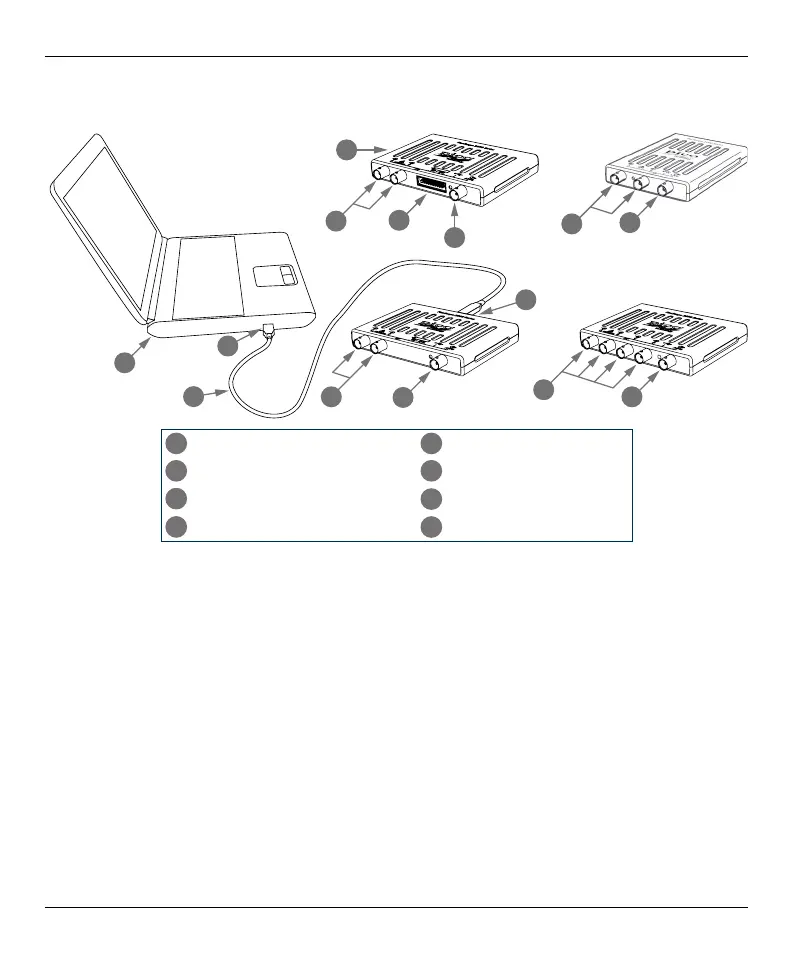

1. 以下の接続を示す図の通り、同梱のUSBケーブルを使用して、お使いのPCにオシロスコープを接続
します。
b
b
d
d
c
b
a
d
b
d
e
h
f
g
a
PicoScope PCオシロスコープ
e
オシロスコープU S B ポート
b
アナログ入力チャンネル
f
Pico USBケーブル
c
デジタル入 力チャンネル
g
PCのUSBポート
d
AWG出力BNC
h PC
2. コンピューターによるオシロスコープのインストールが終了するまでお待ちください。その間、デバイ
スを検 出したことを告げるメッセージまたはアイコンがタスクバーに表示されます。
3. PicoScopeソフトウェアを起動します。
4. プローブを使用したい場合は、プローブをチャンネルAに接続します。プローブの先端に触れる
と、50 Hzまたは60 Hzの小さな信号がPicoScopeウィンドウに表示されます。
基本的なインストールを行った後、PicoScope6ユーザーガイドからオシロスコープの設定および使用に
関する詳細な情報を入手することができます。
