62 Copyright © 2006–2022 Pico Technology Ltd.無断複写・複製・転載禁止。
DO231-11
ユ ー ザ ー ガイドPicoScope 2000シリーズ オシロスコープ＆MSO
MSOモデルのデジタル入力

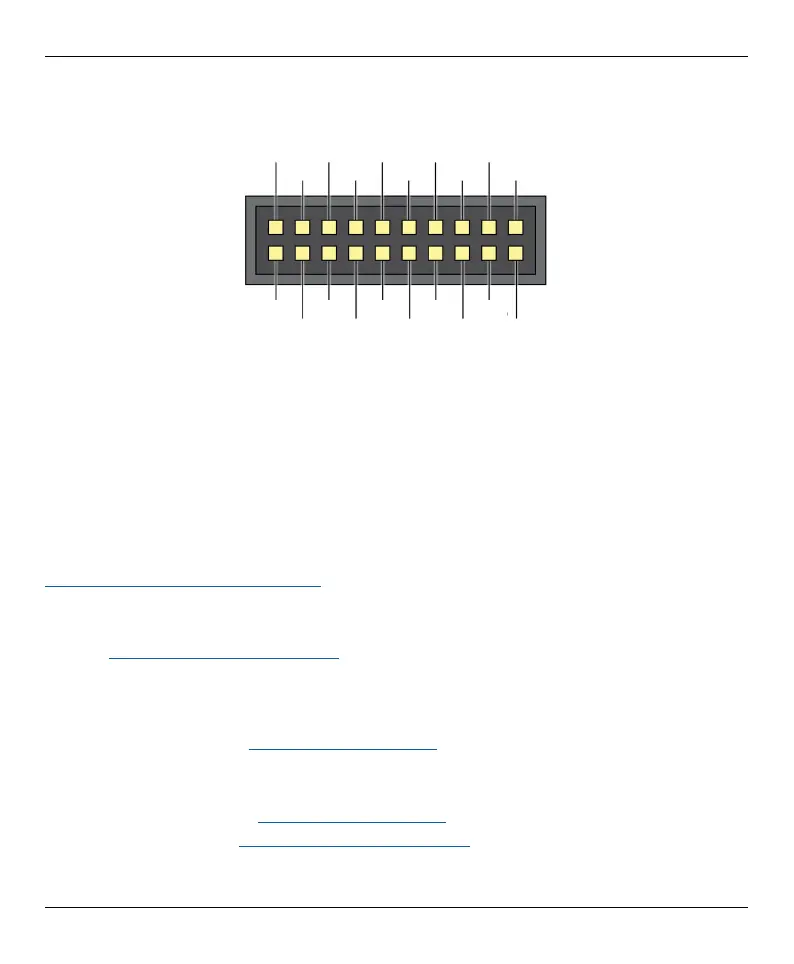

20ピンIDCヘッダープラグのデジタル入力ピンは以下の通りです。これは、オシロスコープを正面から見
た図です。
D12
D11
D10
D9
D8
D4
D3
D2
D1
D0
D15 D14 D13
D7 D6 D5
GND GND
GND GND
プローブで信号を高速エッジ速度で測定中にデジタル入力でのクロストークを避けるため、常に以下の
点 に 注 意してくだ さい 。
• 高速信号を伝達するリード線を他の入力用リード線から離してください。
• 高速信号を伝達するリード線をアースリード線にできるだけ近づけてください。
• 試験を実施する際は、4本の黒いアースリード線をすべて回路のアースに接続してください。
お役立ち情報
各種ドキュメント
PicoScope2000シリーズデータシートには、お使いのオシロスコープに関する最新の仕様が記載
されています。このデータシート、およびお使いのオシロスコープに関する他のドキュメントはすべて
picotech.com/library/documentationからPDF形式でダウンロードすることができます。
ソフト ウェア の アップ デ ート
PicoScopeソフトウェアは更新を自動で確認し、利用可能な更新がある場合には通知を行います。また、
最新版はwww.picotech.com/downloadsより無 料でダウンロードいた だ けます。
PicoLogソフトウェア
お使いのPicoScope PCオシロスコープは、PicoLog 6データ取得ソフトウェアとも互換性があります。こ
のソフトウェアにより、チャンネル毎最大1 kS/sのサンプルレートの電圧入力データロガーとして使用する
ことができます。PicoLog 6は、picotech.com/downloadsから無料でダウンロードいただけます。
オリジナルソフトウェアの作成
PicoSDK
®
はソフトウェア開発キットで、カスタムプログラムの開発に必要なドライバや他のファイルすべて
が含まれています。このキットはpicotech.com/downloadsからダウンロードすることができます。
Linuxドライバパッケージは、picotech.com/downloads/linuxからダウンロードすることができます。
