Entrées numériques sur les modèles MSO

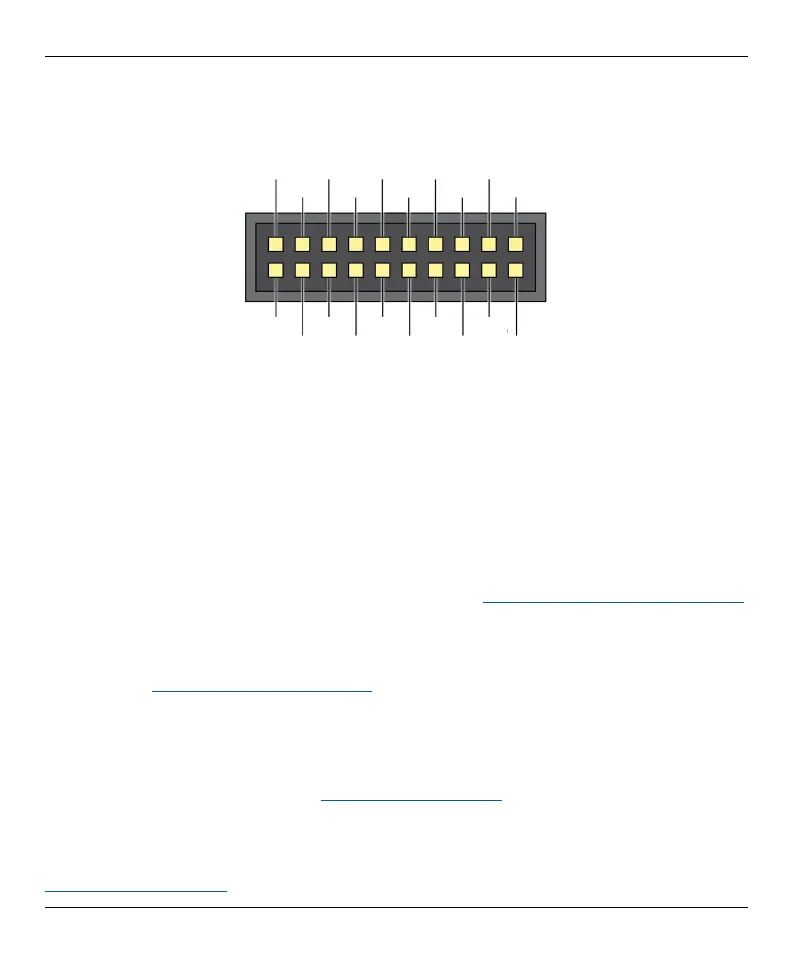

Les broches d'entrées numériques du connecteur IDC 20 broches sont illustrées ci-dessous. Le
schéma présenté correspond à la situation dans laquelle vous faites face au panneau avant de
l'oscilloscope.
D12
D11
D10
D9
D8
D4
D3
D2
D1
D0
D15 D14 D13
D7 D6 D5
GND GND
GND GND
An d'éviter toute diaphonie sur les entrées numériques lors des essais de signaux à fronts très
rapides, faites preuve d'une extrême prudence:
• Séparez toujours les ls conduisant des signaux rapides des autres ls d'entrée.
• Gardez les ls conduisant des signaux rapides aussi près que possible des ls de terre.
• Raccordez les quatre ls de terre noirs à la masse du circuit en test.
Informations utiles
Documentation
La Fiche technique du PicoScope de série 2000 contient les dernières spécications pour
votre oscilloscope. Vous pouvez télécharger des copies PDF de ce document et toute autre
documentation pertinente à votre oscilloscope à partir du lien picotech.com/library/documentation.
Mises à jour logicielles
Le logiciel PicoScope peut rechercher automatiquement des mises à jour et vous notier lorsque
certaines sont disponibles. Alternativement, la dernière version peut être téléchargée gratuitement
à partir du sitewww.picotech.com/downloads.
Logiciel PicoLog
Votre oscilloscope PC PicoScope est également compatible avec le logiciel d'acquisition de
données PicoLog6, ce qui lui permet de fonctionner en tant qu'enregistreur de données d'entrée
de tension avec un taux d'échantillonnage maximal de 1kS/s par canal. Vous pouvez télécharger
gratuitement PicoLog6 à partir du lien picotech.com/downloads.
Écriture de votre propre logiciel
PicoSDK
®
, un kit de développement logiciel, avec tous les pilotes et autres chiers dont vous aurez
besoin pour développer vos propres programmes personnalisés, est téléchargeable à partir du lien
picotech.com/downloads.
