Manuel d'utilisationOscilloscopes et MSO PicoScopede série 2000
Notices CE et UKCA
Les oscilloscopes PicoScope de série 2000
sont conformes aux objectifs de la directive CEM CE
2014/30/UE et des réglementations CEM UKCA SI2016/1091. Cet oscilloscope est également
conforme aux objectifs de la directive basse tension CE 2014/35/UE et des réglementations sur les
équipements électriques (sécurité) UKCA SI 2016/1101. Pour de plus amples informations, veuillez
vous reporter à la Déclaration de conformité UKCA ou la Déclaration de conformité UE de votre
produit, disponibles pour le téléchargement à partir du lien www.picotech.com/downloads.
Étape 3: Connectez votre oscilloscope

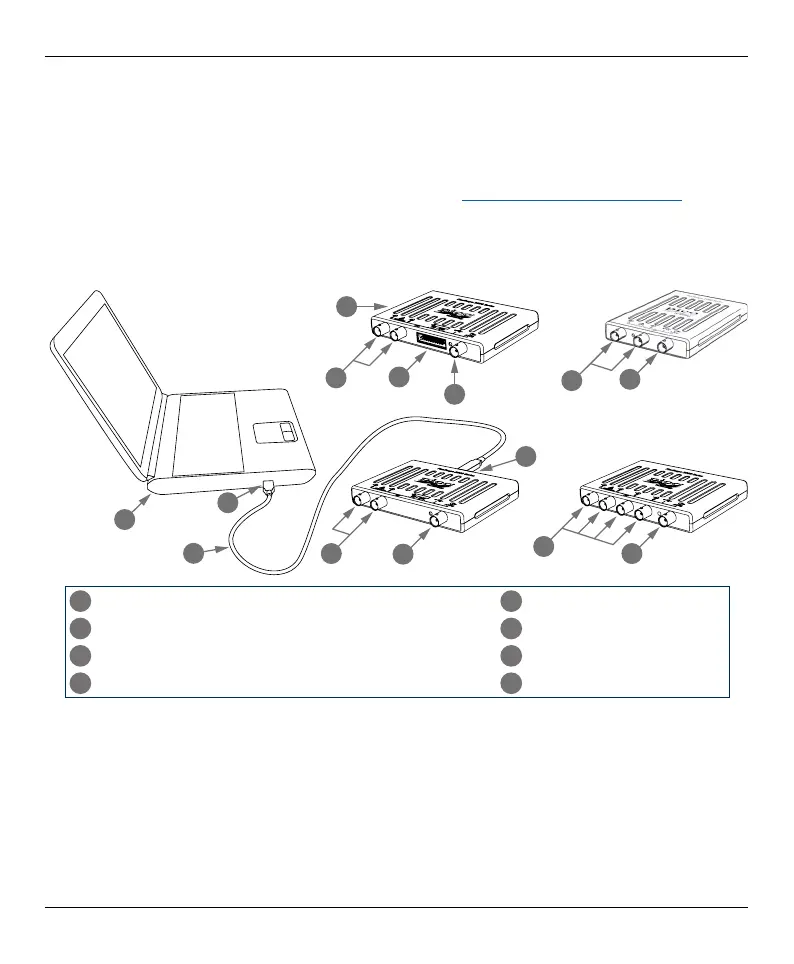

1. Connectez l'oscilloscope à l'ordinateur à l'aide du câble USB fourni, comme indiqué dans le
schéma de connexion ci-dessous.
b
b
d
d
c
b
a
d
b
d
e
h
f
g
a
Oscilloscope PC PicoScope
e
Port USB de l'oscilloscope
b
Canaux d'entrée analogique
f
Câble USB Pico
c
Canaux d'entrée numérique
g
Port USB de l'ordinateur
d
Sortie du générateur de formes d'ondes arbitraires BNC
h
Ordinateur
2. Attendez que votre ordinateur installe l'oscilloscope. Au cours de cette attente, un message
ou une icône va s'acher dans la barre des tâches, vous indiquant que le périphérique a été
trouvé.
3. Exécutez le logiciel PicoScope.
4. Si vous souhaitez utiliser une sonde, connectez-la au canal A. Le fait de toucher la pointe en
métal de la sonde devrait déclencher l'achage d'un petit signal de 50 ou 60hertz dans la
fenêtre PicoScope.
Une fois que vous aurez terminé l'installation de base, reportez-vous au Manuel d'utilisation du
PicoScope 6 pour obtenir des informations supplémentaires sur la conguration et l'utilisation de
votre oscilloscope.
