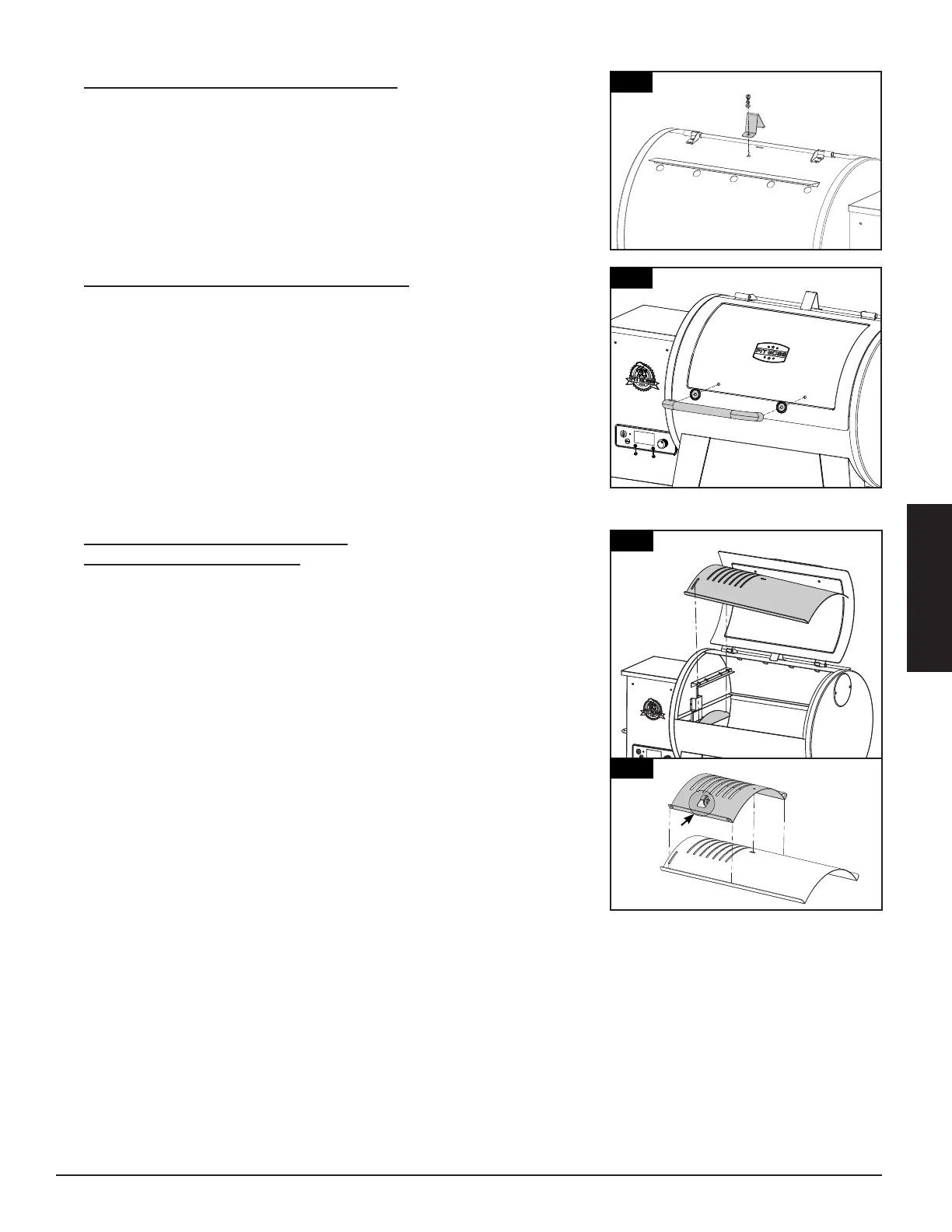

5.
Pièces nécessaires :
1 x Bouchon du couvercle (#3)
Installation :
• Fixez le bouchon du couvercle sur le dessus du baril principal à l’aide de
le matériel préinstallée située sur le dessus du baril principal.
6.
Pièces nécessaires :
2 x Cadran de la poignée du couvercle (#4)
1 x Poignée du couvercle (#5)
Installation :
• Retirez les matériels préinstallées de la poignée du couvercle. De
l'intérieur du couvercle du baril, insérez une vis pour la faire sortir vers
l'extérieur. Ajoutez un cadran sur la vis, puis serrez à la main la vis, la
rondelle de blocage et la rondelle (de l'intérieur) dans la poignée du
couvercle. Répétez cette étape pour l'autre extrémité de la poignée.
7.
Pièces nécessaires :
1 x Plaque coulissante du diffuseur de chaleur (#6)
1 x Plaque principale du diffuseur de chaleur (#7)
1 x Poignée de la barre de réglage du grilloir à flamme (#14)
1 x Barre de réglage du grilloir à flamme (#15)
Installation :
• Insérez la plaque principale du diffuseur de chaleur dans le gril
principal en commençant par le côté droit. Posez la plaque principale
du diffuseur de chaleur sur le rebord intégré (à l'intérieur, à droite) du
gril principal dirigeant la graisse vers le seau. Faites coulisser toute la
pièce vers le côté gauche, ainsi, les deux fentes de la plaque principale
du diffuseur de chaleur s'ajusteront dans le rebord arrondi situé au-
dessus du pot de combustion. Il adoptera un angle légèrement incliné
vers le bas. Consultez l'illustration 7.
IMPORTANT: si la plaque principale du diffuseur de chaleur se trouve
sur la base du corps, son installation est incorrecte. Le diffuseur de
chaleur doit être en biais, avec le côté gauche plus élevé que le côté
droit. Une mauvaise installation de cette pièce peut endommager le
baril de votre gril principal.
• Placez la plaque coulissante du diffuseur de chaleur au-dessus de la
plaque principale, recouvrant les fentes. Assurez-vous que la languette
surélevée est la plus proche du bord d'avant. Consultez l'illustration 7.
Les deux plaques du diffuseur de chaleur sont légèrement recouvertes
d'huile pour éviter l'apparition de rouille lors de l'envoi.
