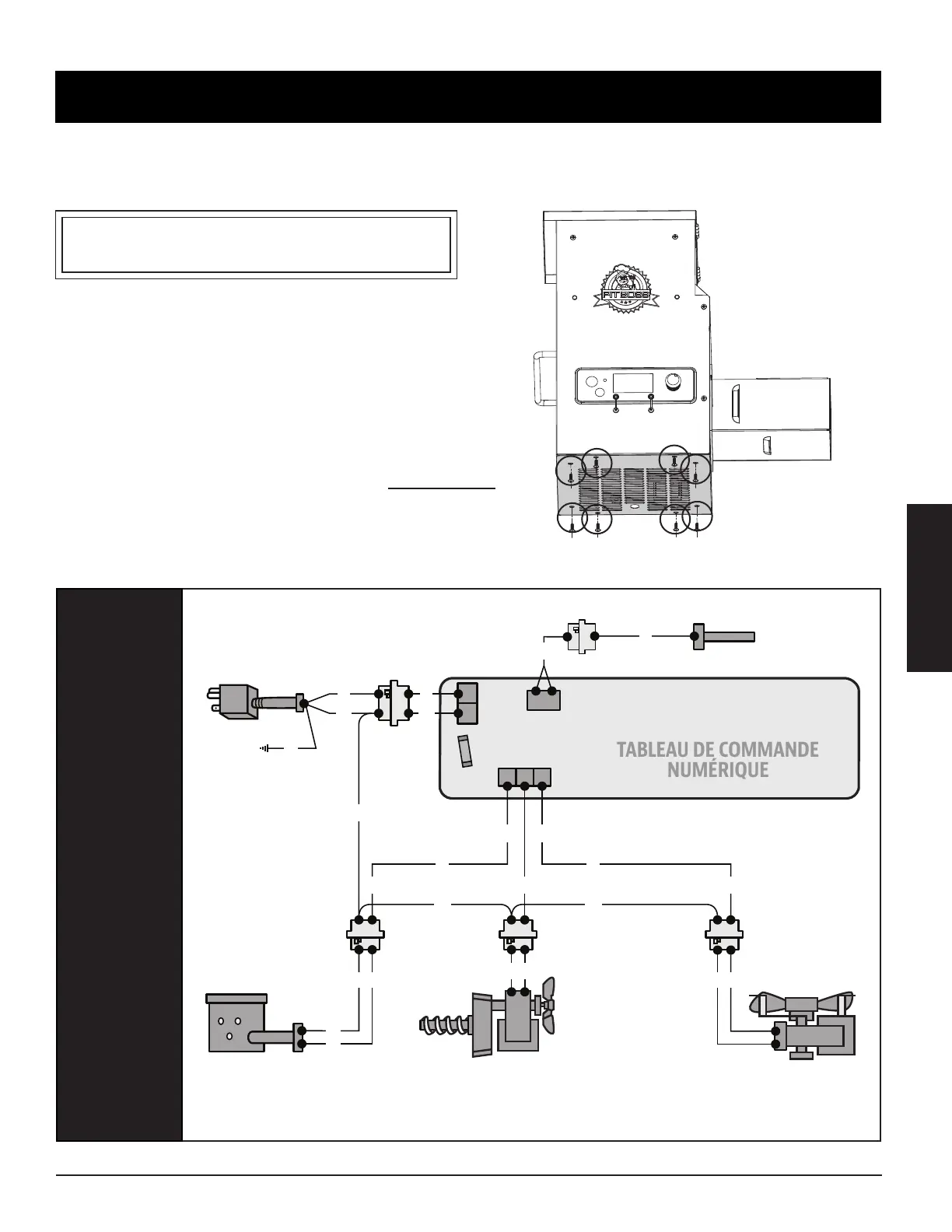

Le panneau de commande numérique est un matériel technologique hautement sophistiqué et de grande valeur. Pour une
protection contre les surtensions et les courts-circuits électriques, consultez le schéma de fil ci-dessous pour vous assurer que
votre source d'alimentation est suffisante pour le fonctionnement de l'appareil.
PB – EXIGENCES ÉLECTRIQUES
110-120 V, 60 Hz, 250 W, FICHE À 3 BROCHES MISE À LA TERRE
REMARQUE : Les composants électriques, passés par les tests de sécurité des produits et les
services de certification, sont conformes avec une tolérance de test de ± 5 à 10%.
TAUX D'ENTRÉE DU
COMBUSTIBLE :
2,48 /
1,12 /
INDICE
P
P
R
Y
Y
YP
K
W
W
G
W
W
W
R R
WW
W
W
YY
K
W
S
ENSEMBLE D’ALLUMAGE / HD
CARTOUCHE CHAUFFANTE
120 , 200,
0,375 po 5,000 po / 9,5 127 mm
POT DE
COMBUSTION
VENTILATEUR DE
TIRAGE
120 , 60 z,
1
CORDON D'ALIMENTATION
MIS À LA TERRE
MOTEUR ET SYSTÈME DE
DISTRIBUTION À LA TARIÈRE
120 , 60 z,
2
TERRE
SONDE DU GRIL
COSSES DE LA
SONDE DU GRIL
FUSIBLE RAPIDE
TABLEAU DE COMMANDE
NUMÉRIQUE
LOCALISEZ ET RETIREZ
LES HUIT VIS DU
PANNEAU D'ACCÈS EN
DESSOUS DE L'UNITÉ.
