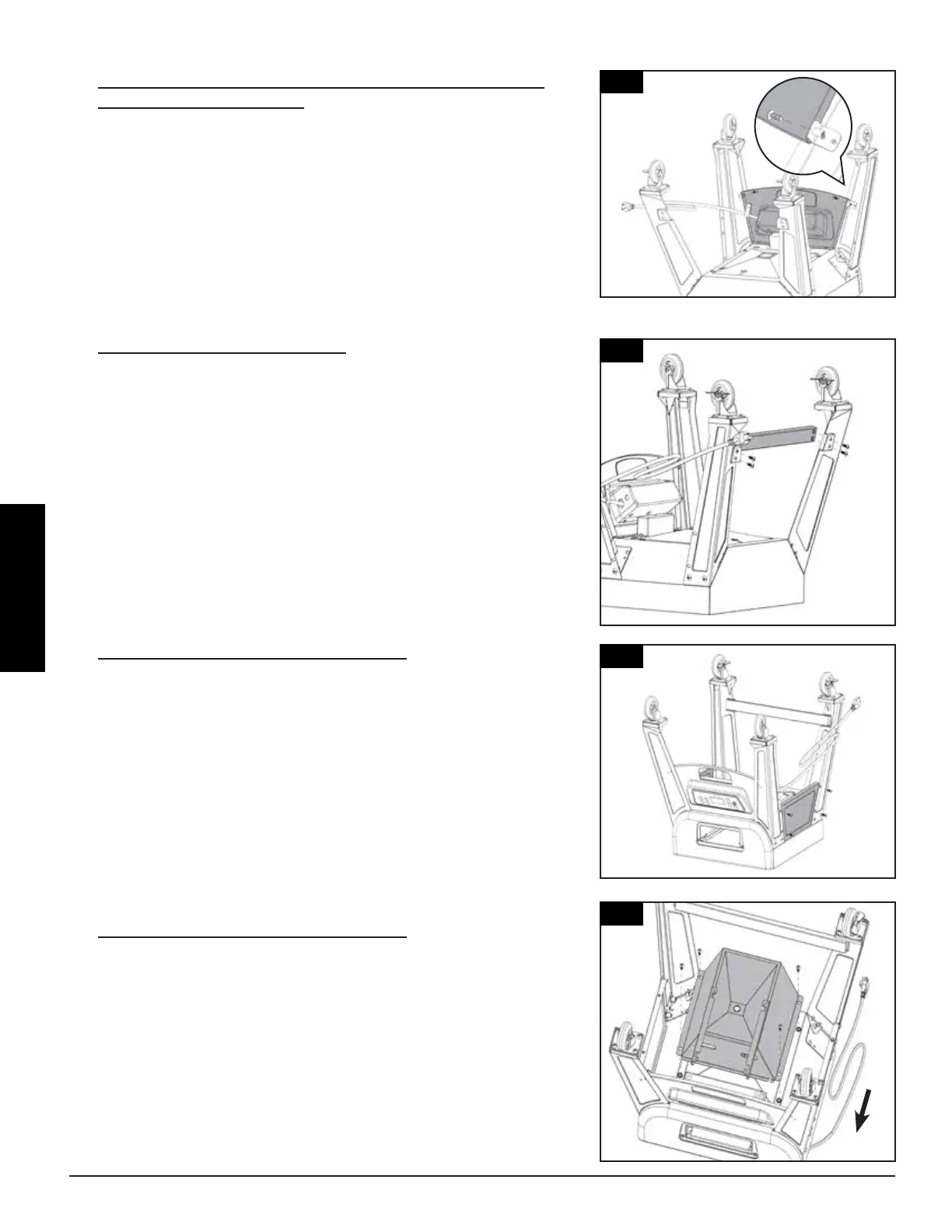

3.
Pièces nécessaires :
2 x Vis #10–24x½ po (
#C)
Installation :
• Près du tableau de commande, desserrez les deux vis reliant le panneau
avant à l'armoire principale.
• À l'aide de deux autres vis, fixez les côtés du panneau avant aux pieds
de support orientés vers l'avant. Une fois ces vis serrées, resserrez les
deux vis précédemment desserrées.
4. '
Pièces nécessaires :
1 x Barre d'appui
(#15)
4 x Vis #10–24x½ po
(#C)
Installation :
• Installez le support à l'arrière de l'unité entre les deux pieds de support
arrière. Fixez en utilisant deux vis de chaque côté. Assurez-vous que le
support est placé sur le dessous de l'armoire principale, vers l'intérieur.
Regardez l'illustration pour assembler les supports.
REMARQUE : Le support avec deux trous le long du bas doit être sur le
même côté de l'unité que le cordon d'alimentation qui sort du panneau
de commande (côté gauche). C'est important pour les prochaines étapes.
5.
Pièces nécessaires :
2 x Panneaux de support
(#16)
8 x Vis #10–24x½ po
(#C)
Installation :
• Installez un panneau de support sur le côté de l'unité entre un pied
de support avant et un arrière. Fixez en utilisant deux vis de chaque
côté. Assurez-vous que le côté plat de la plaque de support est orienté
vers l'extérieur. Répétez le même processus pour assembler les autres
panneaux de support. Regardez l'illustration pour assembler les
panneaux de support.
6.
Pièces nécessaires :
1 x Chambre inférieure
(#20)
4 x Vis #10–24x½ po
(#C)
Installation :
• Fixez la chambre inférieure sur la bas de l’armoire à l’aide de quatre vis.
Assurez-vous que les rails du plateau à graisse sont tournés vers l'avant
de l'appareil. Notez l'illustration pour le positionnement correct.
